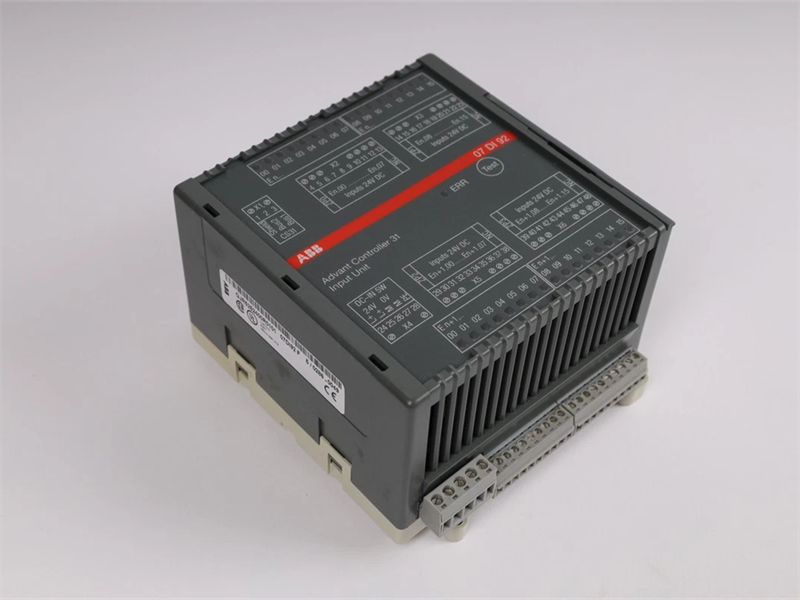

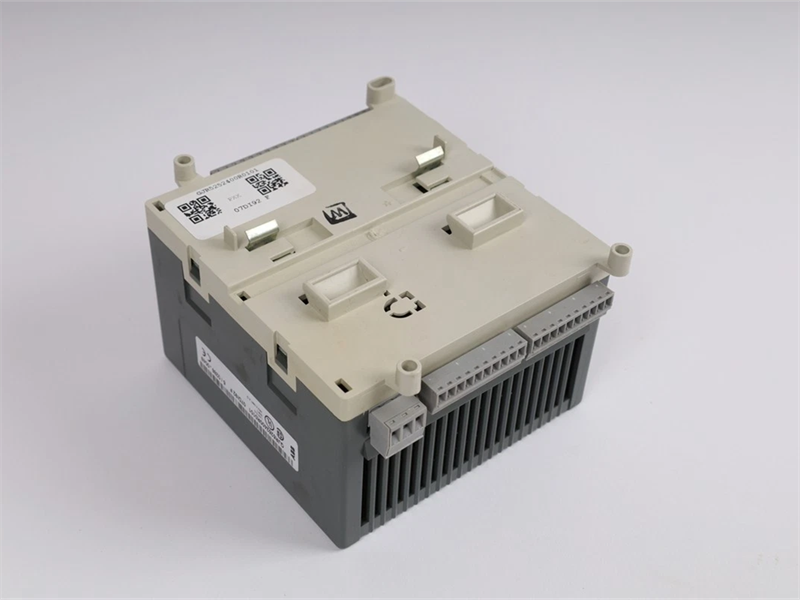

وحدة الإدخال الرقمي 07 DI 92 ABB GJR5252400R0101

وصف:

تُستخدم وحدة الإدخال الرقمي 07 DI 92 كوحدة تحكم عن بُعد على ناقل النظام CS31. تحتوي على 32 مدخلاً، بجهد 24 فولت تيار مستمر، موزعة على 4 مجموعات، وتتميز بالخصائص التالية:
• يتم عزل المجموعات الأربع من المدخلات كهربائياً عن بعضها البعض وعن بقية الوحدة.
• تشغل الوحدة عنوانين رقميين للإدخالات على ناقل النظام CS31.
تعمل الوحدة بجهد إمداد يبلغ 24 فولت تيار مستمر.
يتم عزل وصلة ناقل النظام كهربائياً عن باقي أجزاء الوحدة.

شاشة العرض وعناصر التشغيل على اللوحة الأمامية
1-32 مصباح LED أخضر للإشارة إلى حالة إشارة المدخلات
3 مصابيح LED حمراء لعرض رسائل الخطأ
4 زر الاختبار

التوصيل الكهربائي
يمكن تركيب الوحدة على سكة DIN (بارتفاع 15 مم) أو باستخدام 4 براغي. يوضح الرسم التوضيحي التالي التوصيل الكهربائي لوحدة الإدخال.

معالجة
يجب تحديد عنوان لكل وحدة لتمكين الوحدة الأساسية من الوصول إلى المدخلات والمخرجات بشكل صحيح. يمكن الاطلاع على وصف مفصل حول "العنونة" في فصل "العنونة" الخاص بالوحدات الأساسية والموصلات.

يتم ضبط العنوان باستخدام مفتاح DIL الموجود أسفل الغطاء المنزلق على الجانب الأيمن من هيكل الوحدة. عند استخدام الوحدات الأساسية 07 KR 91 و07 KT 92 إلى 07 KT 97 كوحدة تحكم رئيسية في ناقل البيانات، تُطبق تعيينات العناوين التالية.

ملحوظة:
تقرأ الوحدة 07 DI 92 موضع مفتاح العنوان فقط أثناء التهيئة بعد تشغيل الطاقة، مما يعني أن تغييرات الإعداد أثناء التشغيل ستظل غير فعالة حتى التهيئة التالية.

تهيئة الإدخال/الإخراج
لا توجد بيانات تكوين مطلوبة لـ 07 DI 92.
التشغيل العادي
• يتم تهيئة الوحدة تلقائيًا بعد تشغيل الطاقة. وخلال ذلك الوقت، تكون جميع مصابيح LED مضاءة.
• عندما لا يعمل ناقل النظام CS31، يومض مؤشر LED 3.
• ينطفئ مؤشر LED 3 مرة أخرى بعد أن يعمل ناقل النظام بشكل صحيح ولا تكتشف الوحدة أي خطأ.
• تشير مصابيح LED الخضراء الـ 32 إلى حالة الإشارة للمدخلات الـ 32.

شاشات العرض
بالضغط على زر الاختبار، يبدأ اختبار مؤشرات LED. يجب أن تضيء جميع مؤشرات LED. بعد ذلك، يتم عرض موضع مفتاح العنوان لمدة ثلاث ثوانٍ تقريبًا بواسطة مؤشرات LED من 00 إلى 07، والذي تم ضبطه بواسطة الوحدة 07 DI 92 أثناء التهيئة. في هذه الحالة، يشير مؤشر LED 00 إلى إعداد المفتاح 1 (مؤشرات LED من 0 إلى 7 مخصصة للمفاتيح من 1 إلى 8).

المعايير:

نطاق درجة الحرارة المسموح به أثناء التشغيل 0...55 درجة مئوية
جهد التغذية المقنن 24 فولت تيار مستمر
جهد الإشارة الاسمي عند المدخلات فولت تيار مستمر
الحد الأقصى للاستهلاك الحالي 0.15 أمبير
أقصى سعة تحميل اسمية لمحطات التغذية 4.0 أمبير
أقصى تبديد للطاقة داخل الوحدة 10 واط
الحماية من قطبية جهد الإمداد غير الصحيحة نعم
مزود الطاقة الحد الأقصى 2.5 مم²
ناقل النظام CS31 الحد الأقصى 2.5 مم²
محطات الإشارة الحد الأقصى 1.5 مم²
الجهود المرجعية ZP0، ZP1، ZP2، ZP3 الحد الأقصى 1.5 مم²
عدد المدخلات 32
عدد الواجهات 1 واجهة ناقل النظام CS31
إعداد العنوان مفتاح التشفير الموجود أسفل الغطاء على الجانب الأيمن من الهيكل
عرض العمليات والأخطاء إجمالي 33 مصباح LED
