IS420PVIBH1B GE MarkVIe، وحدة اهتزاز تعتمد على BPPC

وصف:

وحدة IS420PVIBH1B، من إنتاج شركة جنرال إلكتريك (GE)، هي جزء من سلسلة Mark VIe، وتعمل كوحدة إدخال/إخراج (I/O) لمراقبة الاهتزازات. تدمج هذه الوحدة المدمجة، واختصارها PVIB، وحدة معالجة محلية ودائرة لاكتساب البيانات داخل حاوية إدخال/إخراج واحدة. وحسب مستوى التكرار المطلوب، يمكن تركيب وحدة أو ثلاث وحدات إدخال/إخراج على لوحة طرفية TVBA، مما يُسهّل تكوينات التكرار المعياري البسيط أو الثلاثي (TMR).

يتميز TVBA بكتلتين طرفيتين حاجزتين بـ 24 موضعًا، مصممة لاستيعاب أسلاك بمساحة مقطع عرضي 3.0 مم² (ما يعادل مقياس الأسلاك الأمريكي رقم 12)، معزولتين لجهد 300 فولت، ومُنهيتين بعروات مجرفة أو حلقية. لتسهيل التوصيل، تم تضمين مشابك تثبيت لتثبيت أطراف الأسلاك العارية مباشرةً. ولضمان سلامة الإشارة والحماية من التداخل الكهرومغناطيسي، تُستخدم دوائر قمع سلبية بين الكتل الطرفية ووحدات الإدخال/الإخراج. علاوة على ذلك، تم دمج شبكة مقاومات سحب للكشف عن أعطال الدائرة المفتوحة عن طريق تطبيق انحياز على الإشارات.

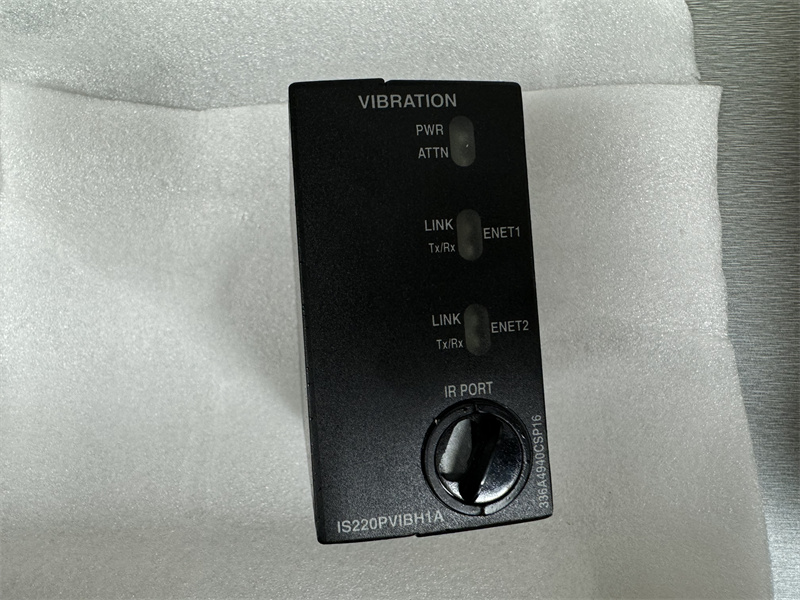

بفضل قدرته على مراقبة ما يصل إلى 13 مستشعرًا في آنٍ واحد، يوفر PVIB مرونةً في استيعاب أنواع مختلفة من المستشعرات، مصممة خصيصًا لتناسب إعدادات القنوات الفردية وطراز المعالج المحدد داخل PVIB. مجموعة الإدخال/الإخراج نفسها مزودة بمنفذي إيثرنت RJ-45 للاتصال بالشبكة، ومدخل طاقة ثلاثي الأطراف، وموصل DC-37 طرفًا يتصل مباشرةً بلوحة طرفية TVBA. يتم تسهيل التغذية الراجعة البصرية من خلال مؤشرات LED للحالة، مما يعزز استكشاف الأخطاء وإصلاحها والوعي التشغيلي.

عند دمج IS220PVIBH1A في إعداد TMR، من الضروري تحديث جميع حزم الإدخال/الإخراج الثلاث إلى إصدار البرنامج الثابت 5.01 أو الإصدارات اللاحقة. يُضيف هذا التحديث وظائف إضافية مرتبطة بإمكانيات GAP12، مما يتطلب تعديلات يدوية على التكوينات الموجودة مسبقًا للاستفادة الكاملة من الميزات المُحسّنة المُقدمة في إصدار البرنامج الثابت 5.01.

رابط ورقة البيانات:

IS420PVIBH1B GE MarkVIe، وحدة الاهتزاز ملف بي دي إف ورقة البيانات
