تصنيع
|
جنرال إلكتريك |
|
نموذج
|
IS200SRLYH2AAA |
| رقم PN |
IS200SRLYH2AAA
|
|
الكتالوج
|
مارك السادس
|
|
وصف
|

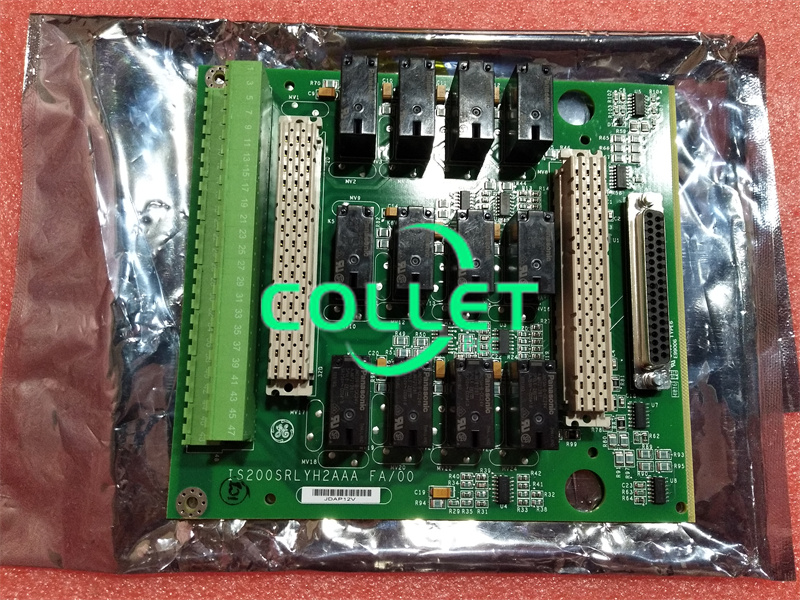

لوحة ترحيل SIMPLEX TB
|
| أصل | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091
|
| البعد |
10*6*2 (سم)
|
| وزن | 0.2 كجم |
وصف:
IS200SRLYH2A هي لوحة طرفية لمخرج مرحل بسيط، من إنتاج وتصميم شركة جنرال إلكتريك، ضمن سلسلة Mark VIe المستخدمة في أنظمة التحكم في التوربينات الموزعة من جنرال إلكتريك. لوحة طرفية لمخرج مرحل بسيط (SRLY) هي لوحة طرفية من النوع S، تقبل حزمة إدخال/إخراج PDOA/YDOA، وتوفر 48 طرفية للعملاء لـ 12 دائرة إخراج مرحل من النوع C. تتطابق الأبعاد المادية، ومواضع أطراف العملاء، وطريقة تركيب حزمة الإدخال/الإخراج للوحة SRLY مع تلك الموجودة في لوحات الطرفية الأخرى من النوع S. ستكون حزمة الإدخال/الإخراج PDOA أو YDOA المتصلة هي المكون الأعلى، مما يسمح بتكديس لوحات الطرفية بشكل مزدوج. يغذي كل مرحل على SRLY كلاً من PDOA وYDOA في موضعه باستخدام زوج تلامس واحد معزول.
تثبيت:
حامل معدني مُثبَّت عليه SRLY وعازل بلاستيكي، يُثبَّت على خزانة بمسامير. يمكن توصيل لوحات الخيارات بـ SRLYH2A أو SRLYS2A، وتُثبَّت في مكانها بقوة الموصلات. يوضح الجدول التالي وظيفة كل نقطة طرفية فيما يتعلق بوجود لوحة خيارات.
الأسئلة الشائعة:
1. ما هو جهد الدخل لـ IS200STURH2A؟
الإدخال: 28 فولت تيار مستمر، 0.24 أمبير كحد أقصى
RTD: 0 إلى 4.2 فولت تيار مستمر، 10 مللي أمبير تيار مستمر.
2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
رابط ورقة البيانات:
ورقة بيانات PDF للوحة ترحيل GE SIMPLEX TB IS200SRLYH2AAA
