تصنيع
|
شركة أي بي بي |
|
نموذج
|
07KR91
|
| رقم PN |
GJR5250000R0303
|
| الكتالوج | S800 إدخال/إخراج |
| وصف |

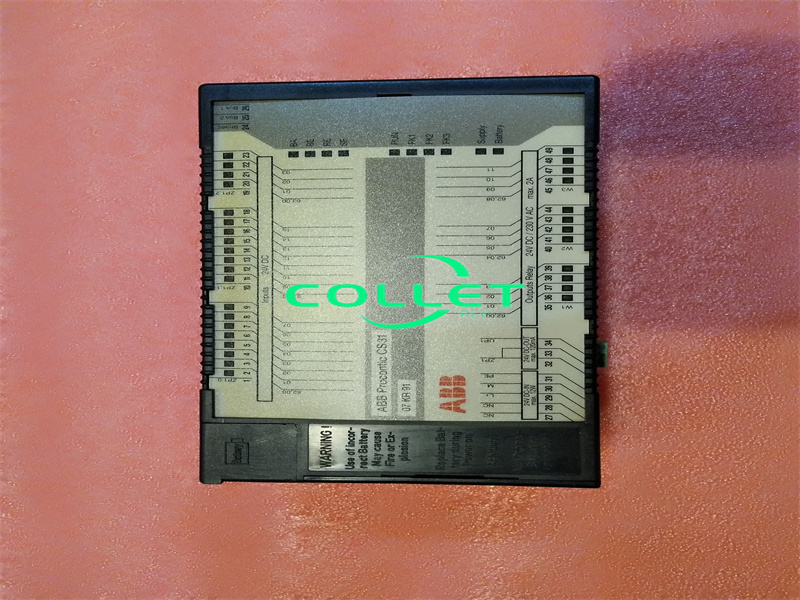

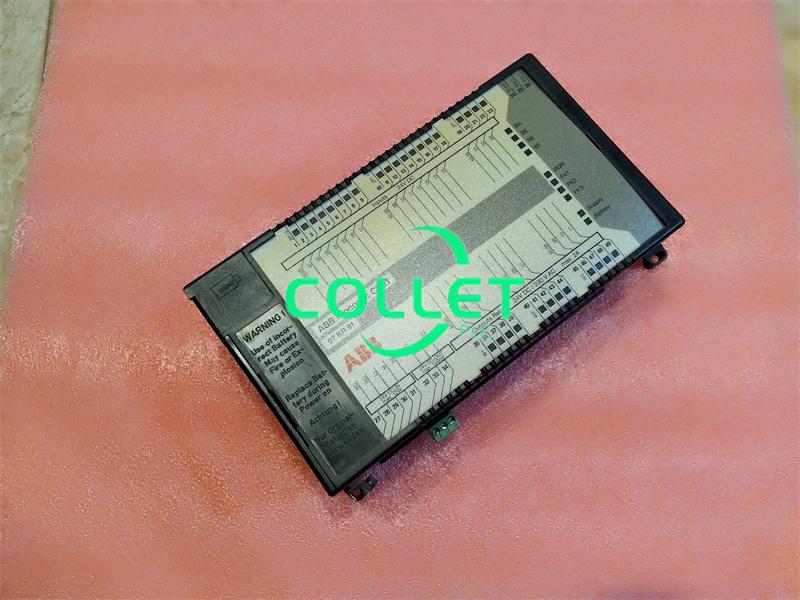

وحدة الأساس
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
24*14*8.5 (سم)
|
| وزن | 1.6 كجم |
وصف:
الوحدة الأساسية 07 KR 91 تعمل إما كـ
· وحدة التحكم الرئيسية في نظام التشغيل الآلي اللامركزي Advant Controller 31 أو كما يلي
· تابع (معالج بعيد) في نظام التشغيل الآلي اللامركزي Advant Controller 31 أو كـ
· وحدة أساسية مستقلة.
يتم توفير الوحدة في نسختين بجهد إمداد 24 فولت تيار مستمر و115/230 فولت تيار متردد:
07 KR 91 R303: (نفس وظائف R202)
يعمل الجهاز بجهد تيار متردد ١١٥/٢٣٠ فولت. ويوفر جهد خرج ٢٤ فولت لتزويد مدخلاته الرقمية.
07 KR 91 R353: (نفس وظائف R252)
يعمل الجهاز بجهد ٢٤ فولت تيار مستمر. وهو مزود بواجهة إضافية لتوصيل وحدات الاتصال (مثل ٠٧ KP ٩٠).
يتمتع كلا الإصدارين بالميزات الرئيسية التالية:
1.1.1 الميزات الرئيسية
تتميز كلا نسختي الوحدة بما يلي:
· 20 مدخلًا رقميًا
· 12 مخرجًا رقميًا للترحيل
· مدخل عد واحد لعد الترددات حتى 10 كيلو هرتز
· 1 واجهة ناقل النظام CS31 لتوسيع النظام.
· واجهة تسلسلية COM1
- يتم تعيينه كواجهة برمجة
- يمكن ضبطه كواجهة ASCII لتوصيل الأجهزة الطرفية (مثل أجهزة MMC)
· ساعة الوقت الحقيقي
· مصابيح LED لعرض إشارات الإدخال والإخراج الرقمية بالإضافة إلى ظروف التشغيل ورسائل الخطأ
· كتل طرفية قابلة للفصل من النوع اللولبي
· التثبيت بالبراغي أو عن طريق تثبيت الجهاز على سكة DIN
· يمكن وضع بطارية الليثيوم 07 LE 90 في حجرة البطارية من أجل
- تخزين برنامج المستخدم والنسخ الاحتياطي له في ذاكرة الوصول العشوائي (RAM)
- تخزين البيانات الاحتياطية الموجودة أيضًا في ذاكرة الوصول العشوائي (RAM)، على سبيل المثال حالة الأعلام
- عمل نسخة احتياطية للوقت والتاريخ (ساعة الوقت الحقيقي)
· مفتاح التشغيل/الإيقاف لبدء وإيقاف تنفيذ البرنامج
· وظائف تشخيصية واسعة النطاق
- التشخيص الذاتي للوحدة الأساسية
- تشخيص ناقل النظام CS31 والوحدات المتصلة به
الأسئلة الشائعة:
1. ما هي الاحتياطات التي يجب اتخاذها عند التقديم؟
07KR91
؟
· إجراءات التأريض، بما في ذلك تأريض مقبس التيار الكهربائي لخزانة التبديل.
· التعامل مع مجموعات الإدخال المعزولة كهربائيا.
· التعامل مع مجموعات الإخراج المعزولة كهربائيًا عند ثلاثة مصادر جهد مختلفة.
· إزالة المغناطيسية (الثنائي) من صمام 24 فولت تيار مستمر.
2.ما هو الجهد الكهربائي الرئيسي الذي
07KR91
متصل بـ؟
07KR91(R303): جهد الإمداد 115 فولت تيار متردد، 230 فولت تيار متردد
يتم توصيل جهد مصدر الطاقة الرئيسي عبر كتلة طرفية قابلة للفصل ذات 5 أقطاب.
رابط ورقة البيانات:
07KR91 ABB GJR5250000R0303، وحدة الأساس
ملف بي دي إف
ورقة البيانات
