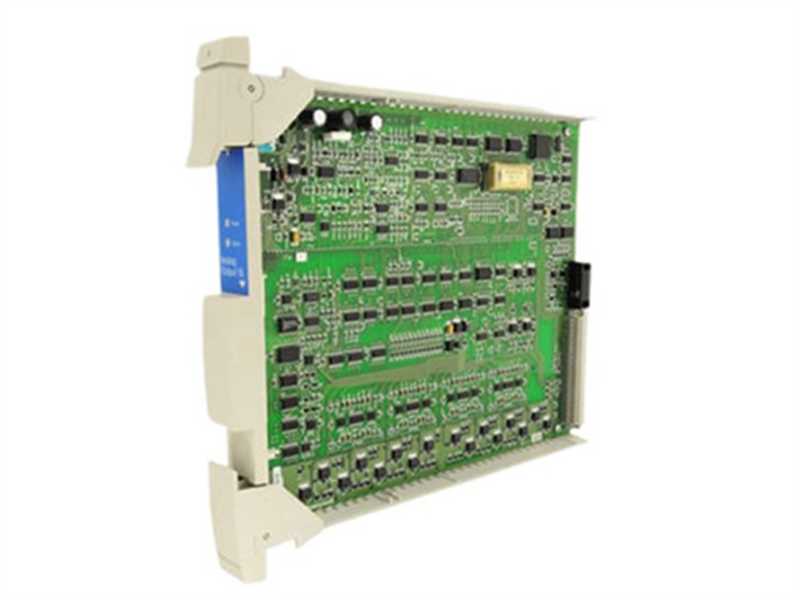

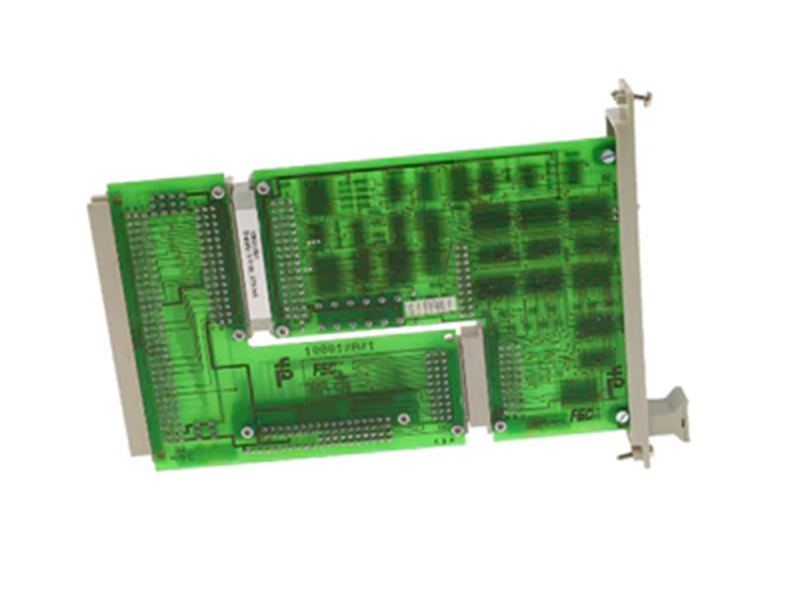

وحدة تشغيل ناقل البيانات العمودي 10001/R/1 من هانيويل

وصف:

وحدة Honeywell 10001/R/1 هي وحدة تشغيل ناقل بيانات رأسي متعددة الاستخدامات وموثوقة، مصممة للاستخدام في نظام أتمتة المصانع (FAS) من Honeywell وأنظمة التحكم الصناعية الأخرى. تُمكّن هذه الوحدة من التواصل بين الرف المركزي ورفوف VO المتعددة عبر وصلات ناقل البيانات الرأسي، مما يضمن نقل البيانات بشكل موثوق وتوسيع النظام في بيئات TPS/Experion. كما تعمل كحلقة وصل قوية بين وحدة المعالجة المركزية (CPU) للنظام والوحدات المتصلة بها.

وحدة تشغيل ناقل البيانات الرأسي 10001/R/1 (VBD) هي مكون أساسي في الجزء المركزي (CP) لنظام FSC، حيث تربطه بمستوى الإدخال/الإخراج. تُثبّت هذه الوحدة في رف الجزء المركزي، بحد أقصى 14 وحدة تشغيل ناقل بيانات رأسي لكل جزء مركزي. تدعم كل وحدة VBD ما يصل إلى 10 وحدات تشغيل ناقل بيانات أفقي (HBD). تبلغ أقصى مسافة بين وحدة VBD وأي رف إدخال/إخراج على ناقل البيانات الرأسي 5 أمتار (16.4 قدمًا). تُستخدم وحدات VBD لإنشاء اتصال بين المعالج المركزي ووحدات الإدخال/الإخراج في النظام.

تحديد:

رقم المنتج: 10001/R/1
نوع المنتج: محرك ناقل عمودي
متطلبات المساحة: 4 وحدات TE، 3 وحدات HE (= 4 وحدات HP، 3 وحدات U)
متطلبات الطاقة: 5 فولت تيار مستمر 275 مللي أمبير
محتوى التموج: < 50 ملي فولت ذروة إلى ذروة
الموافقات: CE، TÜV، UL
نطاق درجة حرارة التشغيل: من -40 درجة مئوية إلى +80 درجة مئوية

إصدارات البرامج: متوافق مع جميع الإصدارات

محتوى التموج: أقل من 50 مللي فولت ذروة إلى ذروة

سمات:

• الاتصال أحادي القناة

يدعم الاتصال أحادي القناة عبر الناقل الرأسي، مما يضمن نقل البيانات بشكل موثوق بين وحدة المعالجة المركزية والوحدات المتصلة.

• نقل البيانات عالي السرعة

يُمكّن من التواصل الفعال مع دعم معدلات نقل البيانات عالية السرعة، مما يُحسّن استجابة النظام

• برنامج قابل للتكوين

يتميز ببرنامج قابل للتكوين، مما يسمح للمستخدمين بتخصيص تشغيله وفقًا لمتطلبات النظام المحددة.

• تصميم قابل للتطوير

يدعم عدة رفوف 1/O لتوسيع النظام

• دعم التكرار

يُمكّن من التشغيل المقاوم للأعطال في أنظمة التحكم الموزعة

• البناء المعياري

يمكن استبدال الأجزاء الإلكترونية وأجزاء الأسلاك بشكل مستقل لتسهيل الصيانة

• تكوين مرن

تتيح إعدادات وصلات التوصيل تعيينًا سريعًا لأرقام VBD وأرقام الرف المركزي

• متانة صناعية

صُممت للعمل المتواصل في بيئات الأتمتة الصعبة

الأسئلة الشائعة:
س1: ما هي أكثر الأعطال شيوعاً في هذه الوحدة؟
أ1: تقادم المكثفات الإلكتروليتية: هذا هو السبب الرئيسي للعطل. بعد 20-30 عامًا من التشغيل، تجف المكثفات الإلكتروليتية داخل الوحدة، وتنتفخ، وتتسرب، مما يؤدي إلى زيادة تموج مصدر الطاقة وظهور حالات عدم استقرار مختلفة.
عطل في مصدر الطاقة: يمكن أن يؤدي تلف مكونات مصدر الطاقة مثل منظمات الجهد والثنائيات إلى عدم وجود خرج أو جهد غير مستقر.
مشاكل الموصل: دبابيس مركزية مفكوكة أو متأكسدة أو تالفة في موصل الكابل المحوري الخلفي.
تقادم الرقائق: قد تتعطل رقائق المنطق أو رقائق الذاكرة أو رقائق التشغيل بمرور الوقت بسبب التقادم.
عطل الساعة: قد تتوقف دائرة الساعة الداخلية عن التذبذب، مما يتسبب في تعطل مؤشر التشغيل وتوقف الوحدة عن العمل.

س2: ماذا تمثل أضواء المؤشر (STA، ACK، RUN، إلخ) الموجودة على اللوحة الأمامية للوحدة؟
مؤشر الطاقة (PWR): يشير الضوء المضاء إلى وجود مصدر طاقة طبيعي (+5 فولت، -5 فولت، +12 فولت، -12 فولت). في حالة انطفاء الضوء، فإن الوحدة بأكملها لا تعمل.

مؤشر التشغيل (RUN): يومض أثناء التشغيل العادي. إذا كان مضاءً باستمرار أو مطفأً، فهذا يشير إلى وجود خلل منطقي أو خلل في الساعة في الوحدة.
مؤشر الحالة (STA): يشير إلى حالة تزامن الوحدة مع وحدة التحكم المنطقية (LCN). يجب أن يكون مضاءً باستمرار في الظروف العادية. يشير الوميض أو الانطفاء إلى فقدان التزامن وعدم القدرة على الاتصال.
إشارة تأكيد الاستلام (ACK): تومض لفترة وجيزة عند استلام الوحدة أو إعادة توجيهها بنجاح حزمة بيانات LCN صالحة. يُلاحظ وميض منتظم في ظل نشاط الشبكة الطبيعي. قد تشير فترات طويلة بدون وميض إلى عدم نشاط الشبكة أو عطل في جهاز الإرسال والاستقبال الخاص بالوحدة.
RTP (المكرر): يومض عندما تعمل الوحدة كمكرر.
L (محلي): مطفأ عادةً. قد يضيء في بعض أوضاع التشخيص.
