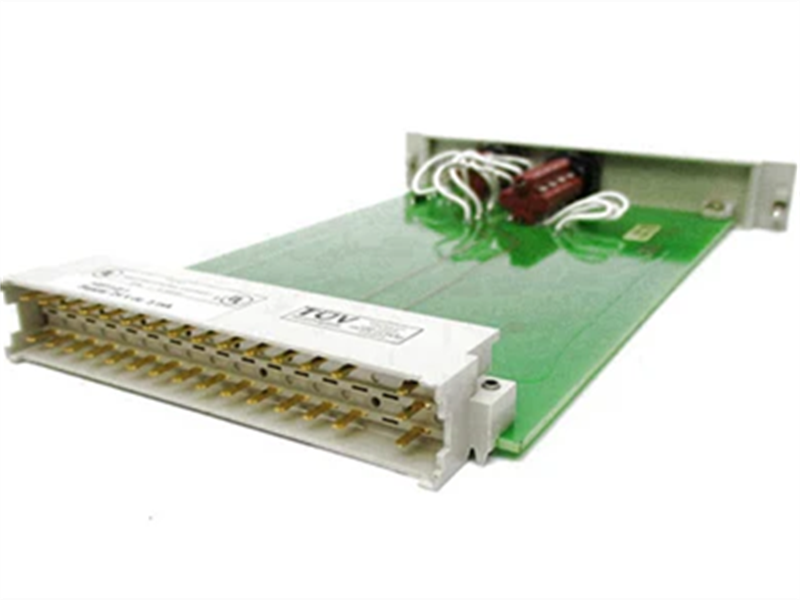

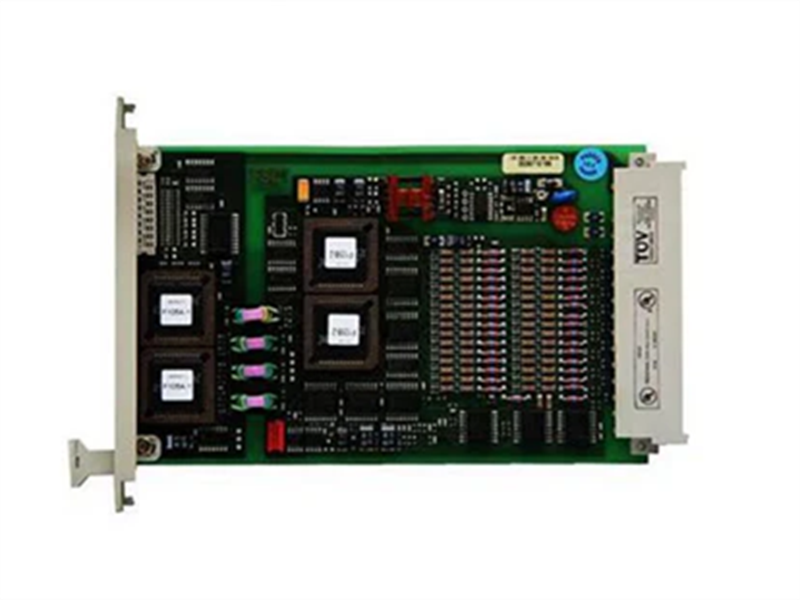

وحدة إدخال تناظرية من هانيويل 10105/2/1

الوصف:

وحدة الإدخال التناظرية Honeywell 10105/2/1 هي وحدة إدخال تناظرية عالية الكثافة وآمنة ضد الأعطال (24 فولت تيار مستمر، 16 قناة) وهي جزء من سلسلة Honeywell FSC من وحدات التحكم المنطقية القابلة للبرمجة (PLCs).

صُمم للعمل بجهد 24 فولت تيار مستمر مع 16 قناة إدخال، ويدعم التقاط الإشارات الرقمية والرقمية، وهو متوافق مع إعدادات تحويل الإشارات الميدانية المختلفة باستخدام وحدات FTA-T-14 أو 10105/A/l.

تم تصميمه لتوفير قياسات إدخال تناظرية عالية الدقة وموثوقة لمجموعة متنوعة من التطبيقات الصناعية.

المواصفات:

رقم المنتج: 10105/2/1

الموافقات: CE؛ TÜV، وموافقات UL قيد الانتظار
فئة السلامة: AK1-6 (AK6 في وضع النسخ الاحتياطي)
إصدارات البرنامج: = 500
متطلبات المساحة: 4 وحدات TE، 3 وحدات HE (= 4 وحدات HP، 3 وحدات U)
متطلبات الطاقة: 5 فولت تيار مستمر 35 مللي أمبير؛ 24 فولت تيار مستمر 35 مللي أمبير
عدد قنوات الإدخال: 16
نطاق الإدخال: من 0 إلى 4.1 فولت
مقاومة الإدخال: > 1 ميجا أوم
محول تناظري/رقمي: 12 بت
عدم دقة محول تناظري/رقمي: ± 1 LSB
عدم دقة الوحدة: < 0.25%
أقصى إشارة دخل مطلقة: ± 36 فولت تيار مستمر
التداخل بين القنوات: > 60 ديسيبل*

الميزات:

• تصميم آمن ضد الأعطال

مخرجات الوحدة آمنة ضد الأعطال، مما يعني أنها ستنتقل إلى حالة آمنة في حالة حدوث عطل أو انقطاع التيار الكهربائي

• مناعة ضد تداخل الترددات الراديوية/التداخل الكهرومغناطيسي

تم تصميم الوحدة لتكون محصنة ضد تداخل الترددات الراديوية (RFl) والتداخل الكهرومغناطيسي (EMl).

• تصميم عالي الكثافة

يضم 16 قناة إدخال تناظرية في مساحة صغيرة، مما يوفر مساحة قيمة في الرف

• نطاق إدخال واسع

يقبل إشارات الإدخال التناظرية من 0 إلى 4.1 فولت، وهو متوافق مع مختلف أجهزة الاستشعار وأجهزة الإرسال

• دقة عالية

يتميز بمحول تناظري/رقمي 12 بت مع عدم دقة وحدة أقل من 0.25% لقياس الإشارة بدقة

• بنية متينة

صُممت لتحمل الظروف الصناعية القاسية، مع نطاق درجة حرارة تشغيل من -40 إلى 70 درجة مئوية وتصنيف IP67 لمقاومة الغبار والماء

رابط ورقة البيانات:

وحدة إدخال تناظري من هانيويل 10105/2/1 PDF ورقة البيانات
