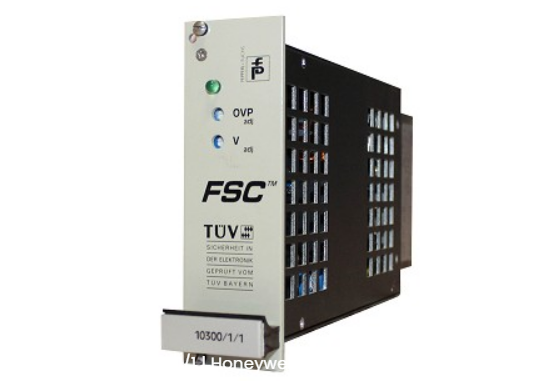

وحدة تحويل هانيويل 10300/1/1

وصف:

لوحات الإدخال التناظري المتقدمة من هانيويل هي وحدات إلكترونية تُستخدم في أنظمة التحكم الصناعية. وتتمثل وظيفتها الأساسية في تحويل الإشارات التناظرية (مثل الجهد والتيار ودرجة الحرارة) من أجهزة الاستشعار أو الأجهزة الأخرى إلى إشارات رقمية لمعالجتها وتحليلها بواسطة أنظمة التحكم مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) أو أنظمة التحكم الموزعة (DCSs). تتميز هذه الوحدات عادةً بدقة عالية وموثوقية عالية وتشغيل متعدد القنوات، وتُستخدم على نطاق واسع في التحكم بالعمليات والأتمتة وغيرها من المجالات.

تحديد:

رقم المنتج: 10300/1/1

التيار: أقل من 3.9 أمبير عند 24 فولت تيار مستمر
الجهد: 24 فولت تيار مستمر (-15%...+30%)
تيار البدء: < 18 أمبير
درجة الحرارة المحيطة: من 0 درجة مئوية إلى 60 درجة مئوية (من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
جهد الخرج: 5 فولت تيار مستمر مع حماية من الجهد الزائد
محتوى التموج: < 40 ملي فولت ذروة إلى ذروة (عند الحمل الكامل)
تيار الخرج: 12 أمبير عند درجة حرارة من 0 درجة مئوية إلى 45 درجة مئوية (من 32 درجة فهرنهايت إلى 113 درجة فهرنهايت) 8 أمبير عند درجة حرارة من 0 درجة مئوية إلى 60 درجة مئوية (من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
زمن الانتظار: 0 مللي ثانية
ضبط جهد الخرج (V adj): 5.00 فولت تيار مستمر
حماية من الجهد الزائد (OVP adj): 5.75 فولت تيار مستمر
الكفاءة: 70%

سمات:

• تصميم مقاوم للأعطال

إن مخرجات الوحدة آمنة ضد الأعطال، مما يعني أنها ستنتقل إلى حالة آمنة في حالة حدوث عطل أو انقطاع التيار الكهربائي.

• مناعة RFil/EMl

تم تصميم الوحدة لتكون محصنة ضد تداخل الترددات الراديوية (RFl) والتداخل الكهرومغناطيسي (EMl).

• تصميم عالي الكثافة

يضم 16 قناة إدخال تناظرية في مساحة صغيرة، مما يوفر مساحة قيمة في الرف.

• نطاق إدخال واسع

يقبل إشارات الإدخال التناظرية من 0 إلى 4.1 فولت، وهو متوافق مع مختلف أجهزة الاستشعار وأجهزة الإرسال.

• دقة عالية

يتميز بمحول تناظري/رقمي 12 بت مع عدم دقة في الوحدة أقل من 0.25٪ لقياس الإشارة بدقة.

• هيكل متين

صُممت لتحمل الظروف الصناعية القاسية، مع نطاق درجة حرارة تشغيل من -40 إلى 70 درجة مئوية وتصنيف IP67 لمقاومة الغبار والماء.

رابط ورقة البيانات:

وحدة تحويل هانيويل 10300/1/1 ملف PDF ورقة البيانات
