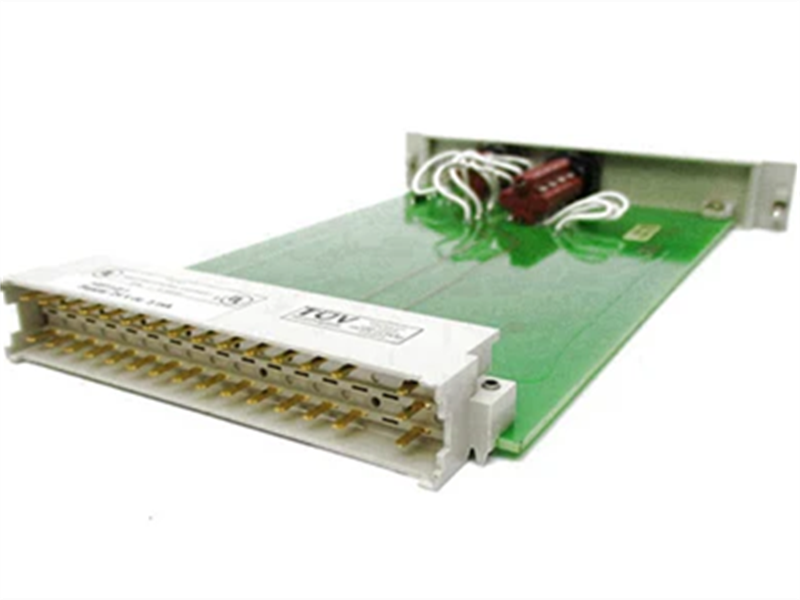

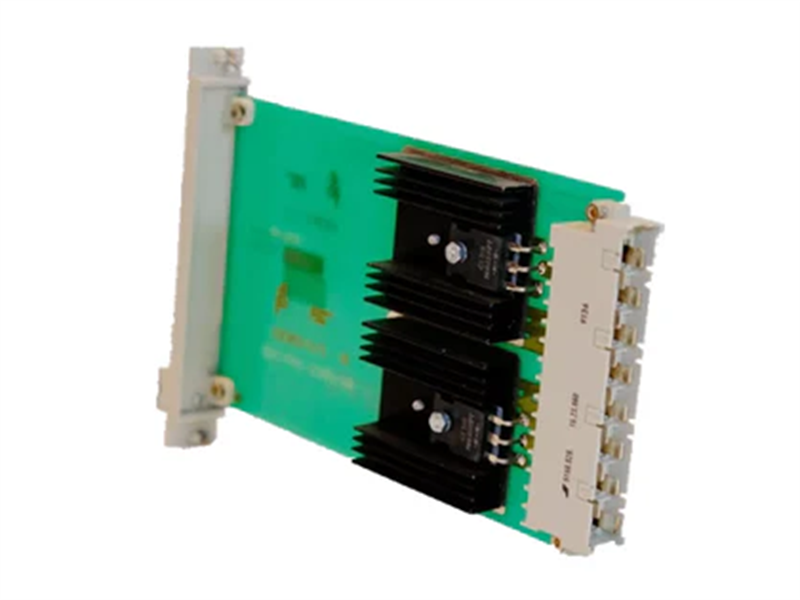

وحدة توزيع الطاقة من هانيويل 10303/1/1

وصف:

وحدة توزيع الطاقة Honeywell 10303/1/1 PSD هي وحدة توزيع طاقة تُستخدم في الأنظمة ذات الأجزاء المركزية الاحتياطية ووحدات الإدخال/الإخراج غير الاحتياطية. وتتمثل وظيفتها الأساسية في دمج مخرجات وحدات تزويد الطاقة (PsUsj) في الأجزاء المركزية الاحتياطية في مصدر طاقة واحد بجهد 5 فولت تيار مستمر لجزء الإدخال/الإخراج غير الاحتياطي في النظام. يلزم وجود وحدة توزيع طاقة واحدة لكل وحدة تزويد طاقة. وهذا يضمن توزيعًا متسقًا للطاقة وتنظيمًا للجهد في جميع أنحاء النظام.

تحديد:

رقم المنتج: 10303/1/1

الموافقات: CE، TUV، UL
إصدارات البرامج: الكل
متطلبات المساحة: 4 TE، 3 HE (4 HP، 3U)
متطلبات الطاقة: لا شيء (وحدة سلبية).
الحد الأقصى للتيار: 20 أمبير (حد تبديد الطاقة للوحدة)
أقصى انخفاض في الجهد الأمامي: 0.55 فولت.
أقصى جهد عكسي: 30 فولت
نوع الموصل: DIN 41612-H15 P(faston)Max.
تيار الموصل: 10 أمبير لكل دبوس

سمات:

• توزيع الطاقة المتسق

يضمن توفير طاقة موثوقة لوحدات الإدخال/الإخراج غير المتكررة.

• تصميم صغير الحجم

يناسب العلب الصناعية القياسية.

• تحويل الطاقة من فائض إلى غير فائض

يجمع مخرجات وحدات تزويد الطاقة الاحتياطية في مصدر طاقة واحد بجهد 5 فولت تيار مستمر لوحدات الإدخال/الإخراج غير الاحتياطية.

• إدارة انخفاض الجهد

يقوم بتوجيه الطاقة عبر الوحدة لإنشاء انخفاض متساوٍ في الجهد بين الجزء المركزي وقسم الإدخال/الإخراج.

• تركيب قريب

يتطلب تركيبه بجوار وحدات تزويد الطاقة لتقليل انخفاض الجهد الناتج عن مقاومة الأسلاك.

• سهولة الصيانة

لا يمكن استبدال وحدات PSD إلا بعد إيقاف تشغيل طاقة وحدة تزويد الطاقة، مما يضمن السلامة وسلامة النظام.

رابط ورقة البيانات:

وحدة توزيع الطاقة من هانيويل 10303/1/1 ملف PDF ورقة البيانات
