التصنيع |
أي بي بي |
|
النموذج |
216VC62A |
| رقم مذكرة |
HESG324442R13 |
|
الكتالوج |
OCS المتقدم مع برنامج Master SW |
|
الوصف |
وحدة المعالج |
| الأصل | السويد |
| رمز النظام المنسق |
85389099 |
| البعد |
1.98*0.2*2.61 (سم) |
| الوزن | 0.55 كجم |
الوصف:

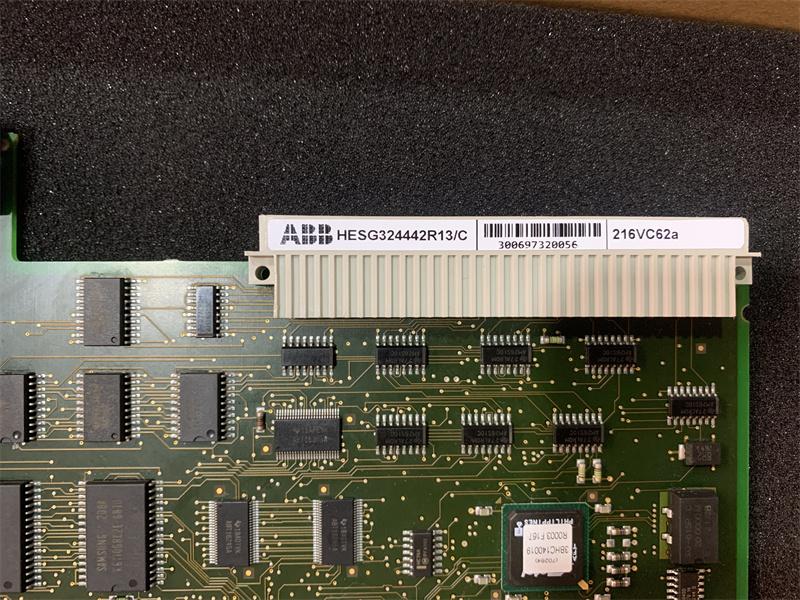

216VC62A HESG324442R13 وحدة المعالج
الوصف الوظيفي
تتميز وحدة المعالجة، المسماة 216VC62A، بقدرة حسابية تعادل 425% من تصنيفها الأساسي. يخدم هذا الجهاز متعدد الاستخدامات أدوارًا مزدوجة ضمن نظام مراقبة المحطات الفرعية (SMS) وإطار عمل أتمتة المحطات الفرعية: حيث يعمل كمعالج وواجهة للحافلة بين الخليج (IBB). وهو يدعم مجموعة من بروتوكولات الاتصال، بما في ذلك SPA BUS، وLON BUS، وحافلة MCB interbay، وحافلة العمليات MVB. ومن الجدير بالذكر أن واجهة SPA BUS يمكن الوصول إليها باستمرار، بينما تتطلب بروتوكولات LON وMVB تنفيذ بطاقة الكمبيوتر الشخصي للنقل.
لضمان سلامة البيانات أثناء انقطاع التيار الكهربائي، يتم دعم ذاكرة 216VC62A بمكثف ذهبي، مما يحمي سجل الأحداث ومعلومات مسجل الإزعاج. يمكن الوصول إلى بيانات الاضطراب هذه إما من خلال الواجهة الأمامية للوحدة أو عبر ناقل الكائن. ولأغراض التحليل، يمكن استخدام برنامج التقييم "EVECOM". علاوة على ذلك، فإن الساعة الداخلية لـ RE. يمكن مزامنة نموذج 216 مع مصادر زمنية خارجية من خلال واجهة ناقل الكائن، أو توصيله بأنظمة SMS/SCS أو استخدام إشارة ساعة الراديو.
فيما يتعلق بإشارات الإدخال من الناقل B448C، تتم معالجة ما يلي:
- قيم القياس الرقمية مثل تيارات وجهود النظام الأساسي.
- الإشارات المنطقية التي تشتمل على إشارات I/P (الإدخال/الإخراج) الخارجية.
- مزود طاقة مساعد 24 فولت للدعم التشغيلي وتسهيل تبادل البيانات مع الحافلة B448C.
وعلى العكس من ذلك، تشمل إشارات الخرج الموجهة نحو الناقل B448C ما يلي:
- إشارات O/P المستمدة من وظائف الحماية والمنطق المحددة.
- أوامر التعثر الناشئة عن وظائف الحماية والمنطق المختارة.
- عمليات تبادل البيانات مع الناقل B448C للحفاظ على اتصالات النظام والتحكم فيه.
رابط الورقة:
وحدة المعالج 216VC62A ABB HESG324442R13 PDF ورقة البيانات
