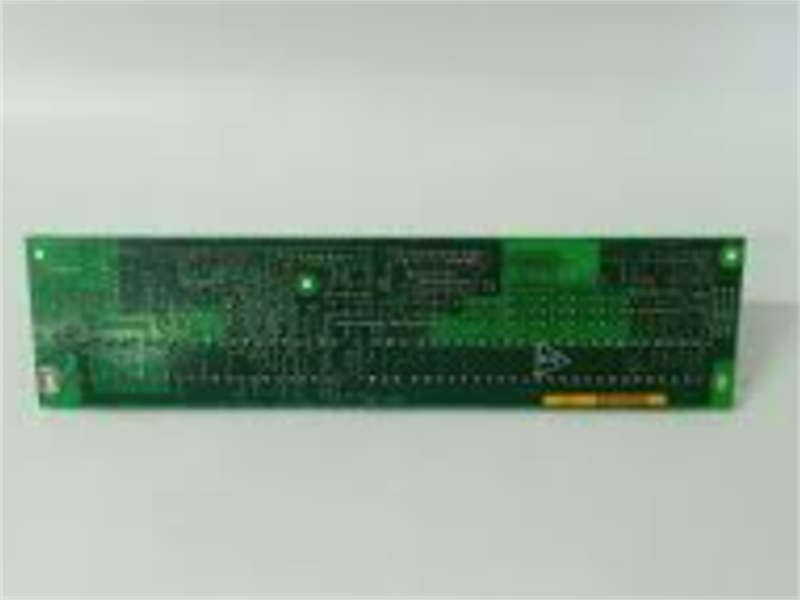

بطاقة معالج الإشارات الرقمية GE 531X309SPCAJG1

وصف:

بطاقة GE 531X309sPCAJG1 هي بطاقة معالجة الإشارات الرقمية (DSP) مصممة خصيصًا لأنظمة محركات السرعة الرقمية القابلة للتعديل DC2000 من جنرال إلكتريك. وباعتبارها جزءًا من عائلة لوحات الدوائر المطبوعة GE 531X، تقوم هذه الوحدة بحساب الإشارات عالية السرعة، وتنفيذ العمليات المنطقية، وتنسيق واجهة الحقل ضمن بنى التحكم في محركات جنرال إلكتريك.

صُممت هذه البطاقة للعمليات الصناعية المتواصلة، وتعمل كواجهة أساسية لمعالجة الإشارات والتحكم عند تركيبها بجانب بطاقة التحكم في محرك SDCC. يضمن تصميمها القائم على معالج الإشارات الرقمية (DSP) توقيتًا دقيقًا، واتصالًا موثوقًا، وتحكمًا مستقرًا في المخرجات في بيئات المحركات والتوربينات الصعبة.

صُممت وحدة 531x309sPcAJG1 لمعالجة الإشارات التناظرية والرقمية، بما في ذلك مدخلات الجهد والتيار ودرجة الحرارة. تقوم بتحويل هذه الإشارات إلى مخرجات رقمية لاستخدامها في أنظمة التحكم في المحركات. كما تعمل هذه اللوحة كواجهة بين بطاقة المعالج والأجهزة الخارجية مثل أجهزة التشفير ومقاييس سرعة الدوران.

تحديد:
رقم القطعة: 531X309SPCAJG1

السلسلة: EX2000

جهد الإدخال: 24 فولت تيار مستمر
جهد الخرج: 5 فولت تيار مستمر

بنية المعالج: معالج منطق التحكم الصناعي القائم على معالجة الإشارات الرقمية
بطاقة تحكم متوافقة: بطاقة تحكم محرك أقراص SDCC
واجهة الاتصال: ناقل اللوحة الخلفية، واجهة تسلسلية RS-422
توصيلات ميدانية: واجهات طرفية لولبية. استهلاك الطاقة الاسمي: حوالي 15 واط
نطاق درجة حرارة التشغيل: من -20 درجة مئوية إلى +60 درجة مئوية
شكل اللوحة: بصمة لوحة الدوائر المطبوعة القياسية GE 531X

سمات:

• أطراف التوصيل

يوفر العديد من كتل التوصيل الطرفية لتوصيل المحركات والمحولات وأجهزة الاستشعار والأجهزة الأخرى.

• نقل الإشارة

ينقل إشارات التحكم، وإشارات الحالة، وإشارات الطاقة.

• وظائف الحماية

يوفر حماية من التيار الزائد والجهد الزائد لضمان سلامة المعدات.

• وظائف المراقبة

يراقب حالة تشغيل المعدات ويوفر إشارات الإنذار.
ضمان الجودة:

1. ما نوع أجهزة التشفير التي يمكن أن يتوافق معها جهاز 531X309SPCAJG1؟
يمكن لـ 531X309SPCAJG1 أن يتصل بأجهزة التشفير التزايدية من 5 فولت إلى 15 فولت.
2. هل يمكن توصيل جهاز 531X309SPCAJG1 بأجهزة قياس سرعة الدوران الرقمية؟
نعم، يمكن لجهاز 531X309SPCAJG1 الاتصال بأجهزة قياس سرعة الدوران الرقمية.
3. هل هذه البطاقة قابلة للتبديل مع لوحات معالجة الإشارات 531X الأخرى؟
لا. على الرغم من التشابه الظاهري، إلا أن الوظائف والبرامج الثابتة تختلف باختلاف الإصدار. تأكد دائمًا من مطابقة رقم الطراز 531X309SPCAJG1 بدقة.
4. هل تعمل هذه الوحدة كبطاقة إخراج مستقلة؟
يعمل كواجهة لمعالجة الإشارات والتحكم ويعمل بالتزامن مع بطاقة التحكم في محرك الأقراص SDCC بدلاً من كونه وحدة إخراج مستقلة.

رابط ورقة البيانات:

بطاقة معالج الإشارات الرقمية GE 531X309SPCAJG1 ملف PDF ورقة البيانات
