التصنيع |
ترايكونكس |
|
نموذج |
8110 |
| رقم القطعة |
8110 |
|
الكتالوج |
TMR |
|
وصف |
الهيكل الرئيسي |
| أصل | السويد |
| رمز النظام المنسق |
85389099 |
| الأبعاد |
60*48*50 (سم) |
| وزن | 25 كجم |
وصف:
خيارات الهيكل

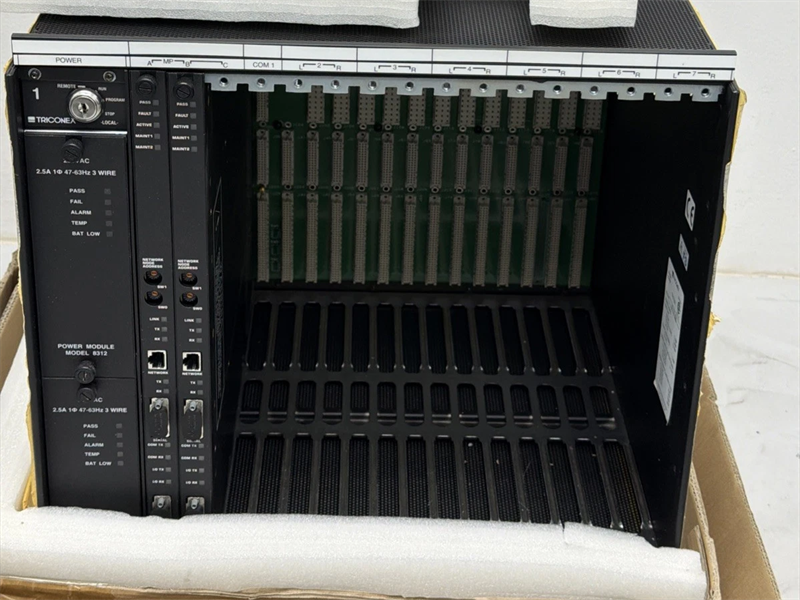

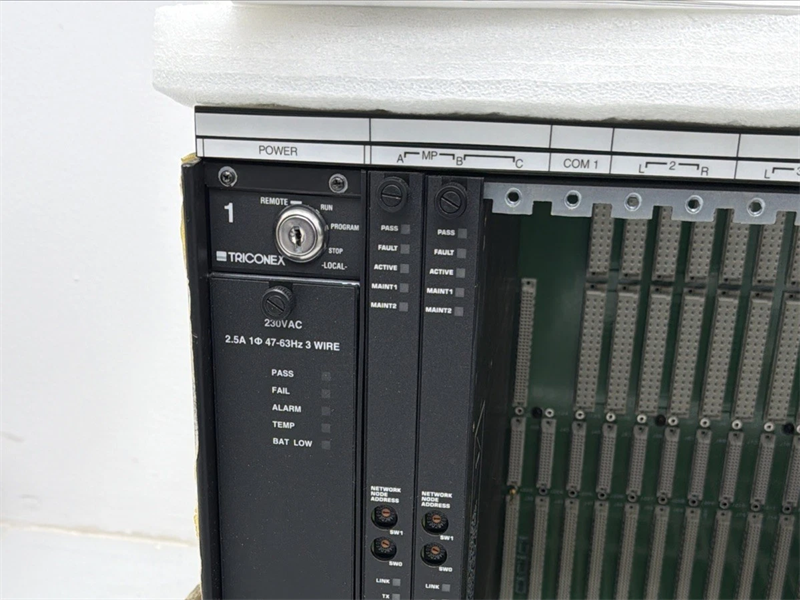

يتكون نظام ترايكون من هيكل واحد أو أكثر يحتوي على وحدات الإدخال/الإخراج ووحدات الاتصال. يُسمى الهيكل الأول في النظام بالهيكل الرئيسي (الطراز 8110). ولتوسيع النظام، يمكن إضافة هياكل توسعة (الطراز 8111 أو 8121) و/أو هياكل RXM (الطراز 8112). (للمزيد من التفاصيل، انظر "تكوين النظام" في الصفحة 11).
ناقل توسعة الإدخال/الإخراج

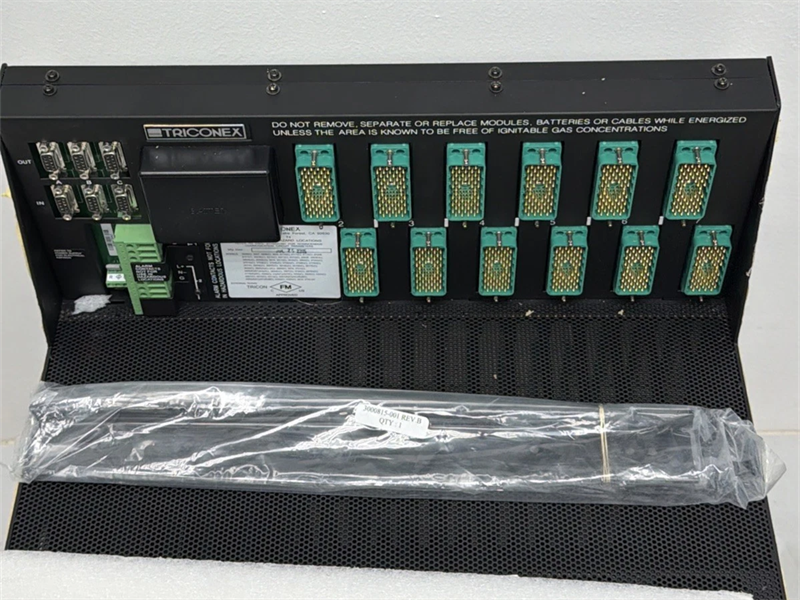

يحتوي كل هيكل على ستة منافذ توسعة RS-485 في الزاوية العلوية اليسرى من اللوحة الخلفية. يوجد مجموعتان من المنافذ للقنوات A وB وC، مما يوفر مسارين ثلاثيين للاتصال التسلسلي بين الهياكل. يلزم استخدام مجموعة كابلات واحدة لكل هيكل توسعة، بالإضافة إلى مجموعة كابلات لهيكل RXM الذي يضم وحدة RXM الرئيسية. يبلغ الطول القياسي لمجموعة الكابلات (طراز 9000) 6 أقدام، وتتوفر كابلات أطول عند الحاجة.
ينقل ناقل الإدخال/الإخراج الثلاثي البيانات بين وحدات الإدخال/الإخراج والمعالجات الرئيسية بسرعة 375 كيلوبت في الثانية. أما ناقل الاتصال فيعمل بين المعالجات الرئيسية ووحدات الاتصال بسرعة 2 ميغابت في الثانية.
مواصفات الهيكل والتركيب
يمكن تركيب نظام ترايكون في رفوف أو لوحات داخل حاوية NEMA قياسية، كما هو موضح في الصفحة التالية. ويمكن تزويد الخزائن بقاعدة وعجلات اختيارية. ويمكن ربط عدة خزائن معًا من الجوانب، مع ضرورة توفير مساحة كافية لفتح أبوابها الأمامية والخلفية بالكامل.
الأسئلة الشائعة:
1. هل يقوم العميل بترتيب عملية الفحص قبل شحن البضائع؟
تم تأكيد قبول هذه المشكلة
2. ما هي شروط الدفع؟
التحويل البنكي فقط
3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
رابط ورقة البيانات:

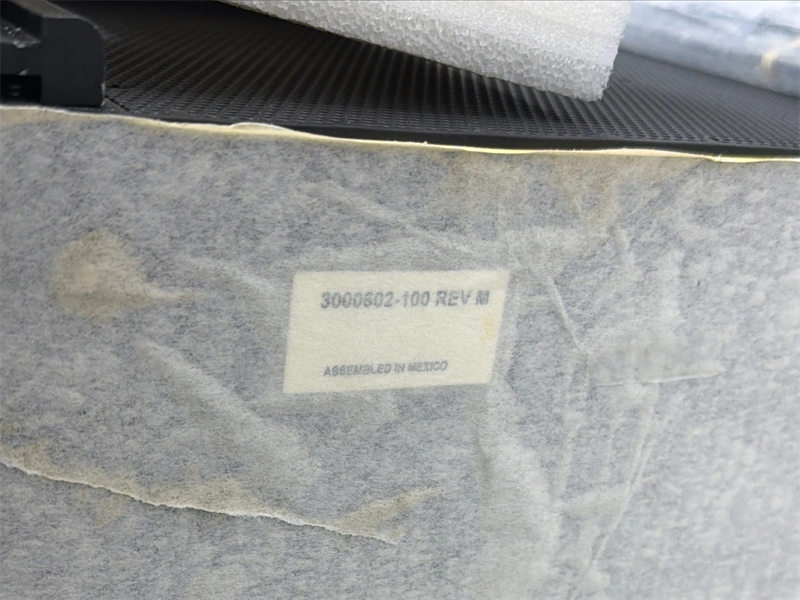

هيكل توسعة 8110 Triconex 3000602-100 (شنايدر إلكتريك/إنفينسيس) ملف PDF ورقة البيانات
