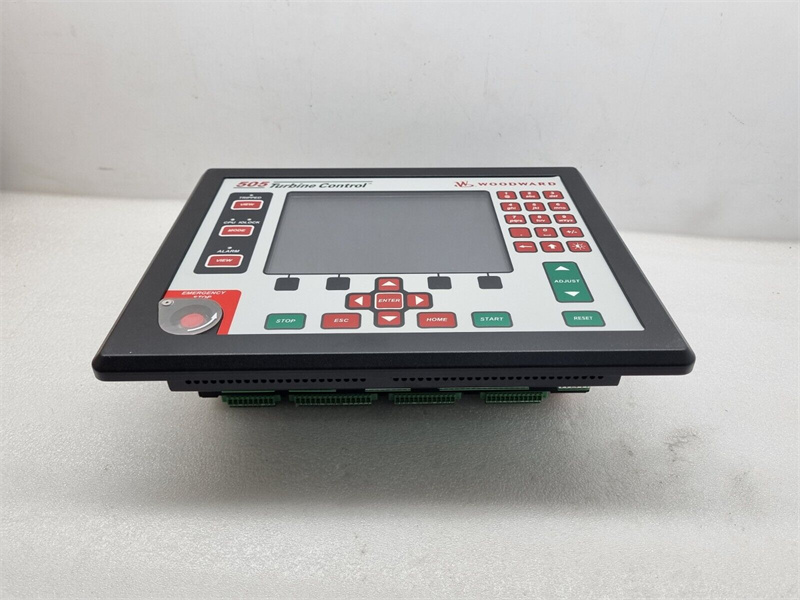

التصنيع |
WOODWARD |
|
الموديل |
8200-1302 |
| رقم القطعة |
8200-1302 |
|
الكتالوج |
505D |
|
الوصف |
لوحة تحكم التوربين |
| المنشأ | الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
85389091 |
| الأبعاد |
38*36*10 (CM) |
| الوزن | 2.0 kg |
الوصف
تمتلك وحدات Woodward New 505 أرقام القطع 8200-1302 و8200-1312 ضرورة تطبيق مادة RTV على لوحة العرض من أجل الامتثال لمتطلبات ATEX (IP54) وتصنيف المواقع الخطرة Class 1, Division 2. وقد حددت Woodward أن بعض وحدات التحكم التي تم تصنيعها بين تاريخ 15 يونيو 2016 و14 يوليو 2016 قد لا تحتوي على مادة RTV مطبقة وفقًا لتعليمات العمل. مادة RTV مطلوبة بين الغشاء ولوحة العرض الأمامية لمنع تسرب الرطوبة والغبار إلى داخل الوحدة.
يصف هذا الدليل جهاز الحاكم الرقمي Woodward 505XT لجميع أنواع توربينات البخار، بما في ذلك:
توربينات بصمام واحد أو مشغلات بنطاق مزدوج
توربينات الاستخلاص أو الإدخال المُتحكم به (صماما تحكم)
توربينات الاستخلاص والإدخال المُتحكم به (صماما تحكم)
يوضح جدول الخيارات أدناه أرقام القطع والاختلافات بين النماذج. يصف المجلد الأول من هذا الدليل نظام التحكم، ويقدم تعليمات التركيب، ويحدد المواصفات المادية، ويشرح إجراءات التكوين (البرمجة) والتشغيل. يتضمن المجلد الثاني ملاحظات حول تطبيق نظام التحكم على تطبيقات محددة ومعلومات وضع الخدمة. لا يحتوي هذا الدليل على تعليمات تشغيل نظام التوربين الكامل. للحصول على تعليمات تشغيل التوربين أو المصنع، يرجى الاتصال بالشركة المصنعة للمعدات في المصنع.
خيارات رقم القطعة
قدرة رقم القطعة
8200-1310 LVDC (18–36 Vdc) التوافق القياسي
8200-1311 AC/DC (88–264 Vac or 90–150 Vdc) التوافق القياسي
8200-1312 التوافق البحري/ATEX LVDC (18–36 Vdc)
المصطلحات
505 يشير إلى عائلة منتجات / منصة أجهزة Woodward بشكل عام
505XT يشير تحديدًا إلى ميزات تطبيق برنامج التحكم/واجهة المستخدم الرسومية الموضحة في هذا الدليل – ويتم تحديده على ملصق رقم القطعة على الوحدة وفي شعار الشاشة الرئيسية
دليل ورقة البيانات
8200-1312 WOODWARD 505XT منظم السرعة الرقمي PDF ورقة البيانات
