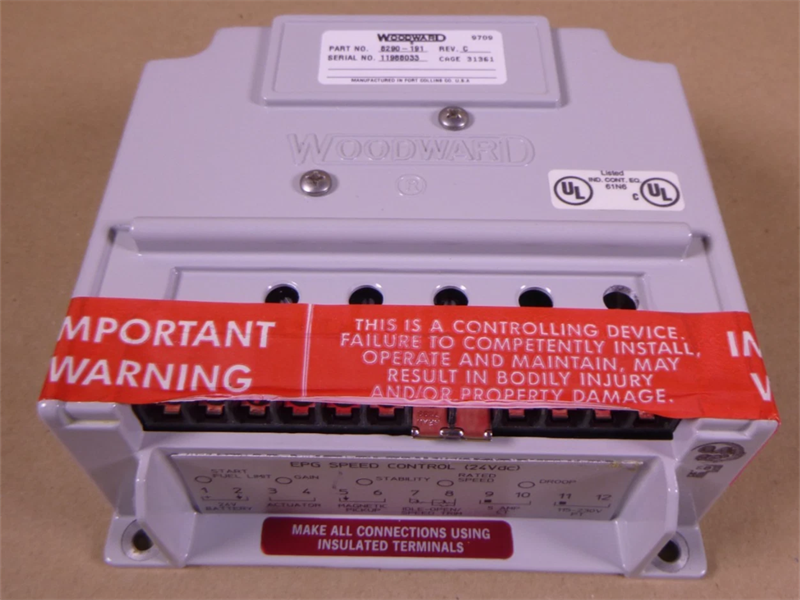

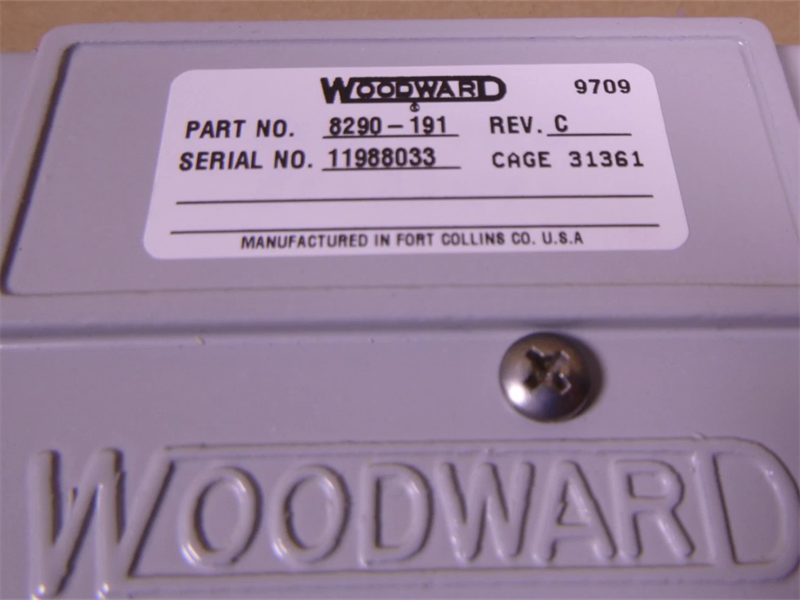

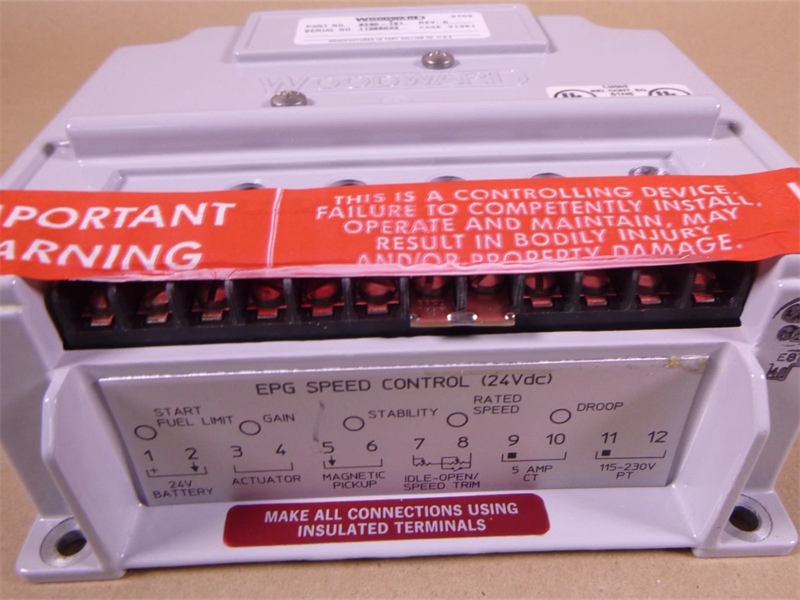

8290-191 وودوارد EPG للتحكم في السرعة

تُعدّ أنظمة التحكم الإلكترونية 512/524 و1712/1724 أنظمة تحكم ثلاثية المكونات تعمل بجهد 12 أو 24 فولت تيار مستمر. تشمل جميع أنظمة التحكم الإلكترونية مشغلًا، ووحدة تحكم إلكترونية في السرعة، ووحدة التقاط مغناطيسية.

تتوفر أدوات التحكم الإلكترونية المتزامنة إما مع حد بدء التشغيل للوقود أو مع ديناميكيات مزدوجة يتم اختيارها بواسطة مفتاح.

تتوفر أجهزة التحكم في الانخفاض لأنواع معينة من تطبيقات المولدات المتوازية. كما تتوفر أجهزة توزيع الأحمال للاستخدام مع النماذج المتزامنة المستخدمة في التطبيقات المتوازية.

يُركّب مشغل EPG المُختار على المحرك الرئيسي ويرتبط ميكانيكيًا بنظام التحكم في الوقود. يتيح التصميم الدوار وعمود الإخراج في كلا الطرفين حركة بزاوية 30° (512/524) أو 35° (1712/1724) باتجاه عقارب الساعة أو عكسها لوصلات الوقود منخفضة الكتلة والاحتكاك. توفر نوابض الإرجاع الداخلية المُحمّلة مسبقًا عزم دوران العمود في اتجاه تقليل الوقود، كما تُستخدم لإيقاف التشغيل في حال فقدان إشارة التحكم الإلكترونية. يسمح غلاف متين من الألومنيوم المصبوب بتركيب وحدة التحكم في السرعة على قاعدة المحرك.

أثناء التشغيل، تقارن وحدة التحكم سرعة المحرك بالسرعة المطلوبة أو الحمل المطلوب وتضبط موضع المشغل لتصحيح التناقضات.

تُتيح تعديلات الكسب والاستقرار ضبط استجابة منظم السرعة بما يتناسب مع المحرك المحدد. كما تُمكّن وحدات التحكم الإلكترونية في دواسة الوقود (EPG) المزودة بديناميكيات قابلة للاختيار عبر مفتاح من التشغيل المستقر في حالة عدم وجود حمل، والاستجابة السريعة عند تحميل الوحدة بشكل كبير.

سمات:

يمكن لنظام التحكم في السرعة أحادي الطور ذي التناقص التدريجي توزيع الحمل أثناء التناقص التدريجي. كما يمكن لنظام التحكم في السرعة المتزامن توزيع الحمل باستخدام مستشعر حمل إضافي. في حال الحاجة إلى ملحقات مع نظام التناقص التدريجي، يُنصح باستخدام نظام التحكم في السرعة المتزامن مع مستشعر الحمل لتوفير التناقص التدريجي.

تشمل الملحقات الخاصة بأنظمة الطاقة التي يمكن توصيلها بنظام التحكم في السرعة المتزامن ما يلي:

مستشعر حمل المولد
يُستخدم مستشعر الحمل مع نظام التحكم في السرعة المتزامن لتوفير إمكانيات التباطؤ أو مشاركة الحمل المتزامن. وهو يسمح باستخدام وحدة التزامن SPM-A، ووحدة التحكم في العمليات والاستيراد/التصدير، ووحدة التحكم في الحمل AGLC، أو وحدة التحكم في الحمل APTL (انظر مواصفات المنتج 82314).

جهاز المزامنة SPM-A
قم بتثبيت جهاز المزامنة لنظام مزامنة وتوازي ومشاركة الأحمال تلقائي بالكامل (انظر مواصفات المنتج 82383).

مولد المنحدر
يتم توصيل مولد التدرج لإضافة أوقات تدرج خطية تصل إلى 25 ثانية. أما بالنسبة لأوقات التدرج الأسي التي تصل إلى أربع ثوانٍ، فيمكن توصيل مكثف بوحدة التحكم EPG (انظر الدليل 82476).
