التصنيع
|
إيمرسون/إيبرو |
|
نموذج
|
A6370D/DP
|
| رقم القطعة |
A6370D/DP
|
| الكتالوج |
AMS 6500
|
| وصف | نظام مراقبة الحماية من السرعة الزائدة |
| أصل | الولايات المتحدة الأمريكية / ألمانيا |
| رمز النظام المنسق |
85389091
|
| الأبعاد |
22*13*5 (سم)
|
| وزن | 0.5 كجم |
وصف:

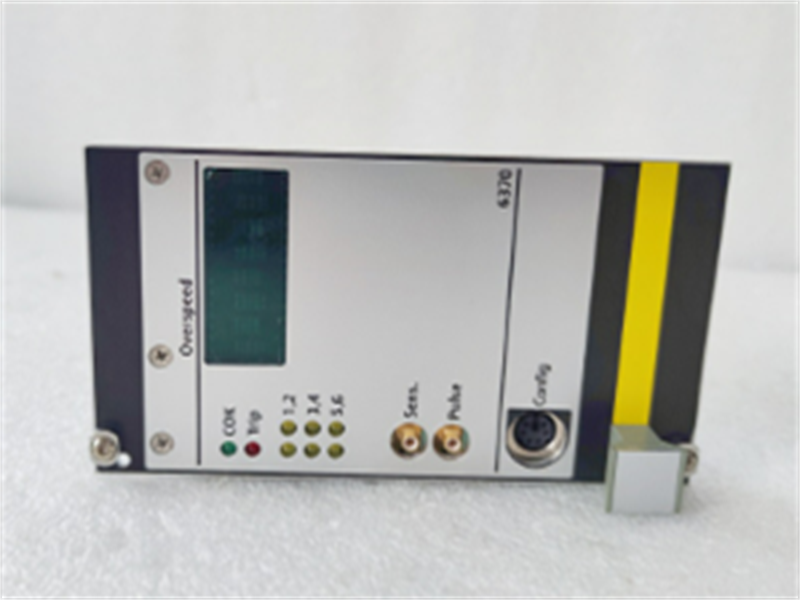

جهاز Emerson A6370D هو جهاز مراقبة للحماية من السرعة الزائدة، وهو جزء من نظام AMS 6300 للسلامة الآلية (SIS)، مصمم خصيصًا لمنع حالات السرعة الزائدة الكارثية في الآلات الدوارة مثل التوربينات والمضخات والضواغط.
صُمم جهاز مراقبة الحماية من السرعة الزائدة EPRO A6370D لتوفير حماية موثوقة للآلات من خلال مراقبة سرعة الدوران وتفعيل إجراءات السلامة في حالة تجاوز السرعة المحددة. يتميز الجهاز بمجموعة واسعة من المدخلات والمخرجات لضمان التكامل السلس مع أنظمة التحكم الصناعية، مما يضمن سلامة التشغيل ويمنع التلف الناتج عن السرعة الزائدة.
حدود:
عدد المدخلات: 4.
مستوى المنطق المنخفض: من 0 فولت إلى 5 فولت.
مستوى المنطق العالي: من 13 فولت إلى 31 فولت.
مقاومة دخل الدائرة المفتوحة: 6.8 كيلو أوم نموذجية.
عدد المخرجات: 2
النطاق: من 0/4 إلى 20 مللي أمبير أو من 20 إلى 4/0 مللي أمبير.
الدقة: ±1% من النطاق الكامل.
أقصى حمل: <500Ω.
أقصى تيار خرج: 20 مللي أمبير.
درجة حرارة التشغيل: من -20 درجة مئوية إلى +65 درجة مئوية (من -4 درجة فهرنهايت إلى 149 درجة فهرنهايت).
درجة حرارة التخزين: من -40 درجة مئوية إلى +70 درجة مئوية (من -40 درجة فهرنهايت إلى 158 درجة فهرنهايت).
الرطوبة النسبية: من 5% إلى 95% (بدون تكثيف).
سمات:
- مدخلات إشارة متعددة
يدعم مستشعرات التيار الدوامي، وعنصر هول، والمستشعرات المغناطيسية (VR) لمجموعة متنوعة من التطبيقات.
- مخرجات رقمية ونبضية
يوفر مخرجات رقمية ونبضية مقاومة للدارة القصيرة لإشارات حالة واضحة وإجراءات تحكم.
- التواصل المرن
يوفر خيارات USB و RS-485 و Profibus DP لتسهيل التكوين والتكامل مع الأنظمة الصناعية الأخرى.
- استجابة عالية السرعة
أوقات استجابة سريعة للكشف عن السرعة الزائدة في الوقت الفعلي، مع أوقات استجابة نموذجية منخفضة تصل إلى 12.5 مللي ثانية في الوضع التلقائي.
رابط ورقة البيانات:
وحدة مراقبة الحماية من السرعة الزائدة A6370D/DP من إيمرسون (ملف PDF)
ورقة البيانات
