التصنيع
|
شركة ABB |
|
نموذج
|
23OK24
|
| رقم القطعة |
23OK24
|
|
الكتالوج
|
واجهة برمجة تطبيقات Harmony |
|
وصف
|
وصلة الألياف الضوئية، اتصالات تسلسلية
|
| أصل | السويد |
| رمز النظام المنسق |
85389099
|
| الأبعاد |
14*20*5 (سم) |
| وزن | 0.2 كجم |
وصف:

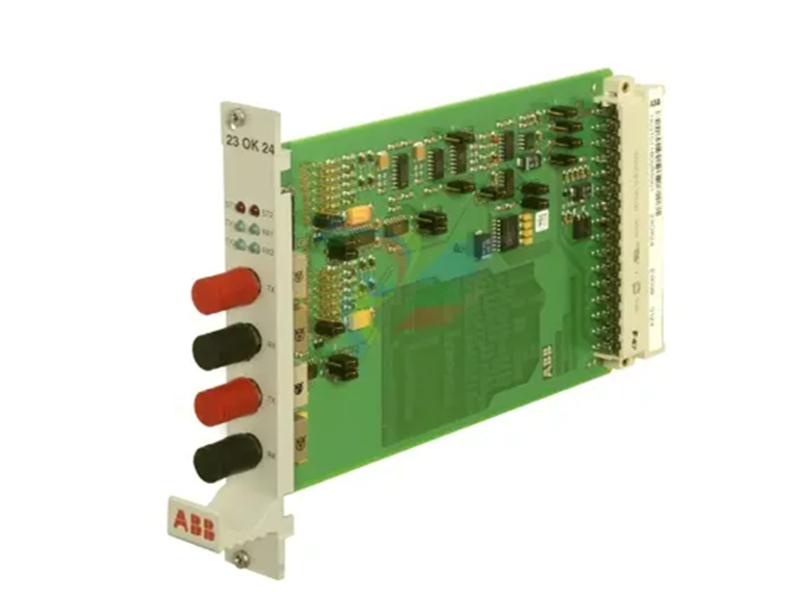

إن موصل الألياف الضوئية 23OK24 مناسب لجهاز RTU560. يتم استخدام الوحدة لنقل البيانات عبر رابطين ضوئيين مستقلين (الاستقبال والإرسال).
تُعد كابلات الألياف الضوئية غير حساسة للتداخل الاستقرائي والسعوي، وكذلك للاختلافات المحتملة بين جهازي نقل البيانات.
في البيئات الحساسة أو عند الحاجة إلى عزل محتمل، يمكن استخدام كابلات الألياف الضوئية لربط المسافات. وباستخدام كابلات ألياف ضوئية بقطر 200 ميكرومتر، تصل أقصى مسافة إلى 2600 متر.
يمكن استخدام هذه الوحدة لتحويل إشارات استقبال وإرسال البيانات الخاصة بمعايير الواجهة الكهربائية التالية إلى إشارات الألياف الضوئية:
- ناقل الإدخال/الإخراج RTU560 SPB
- ناقل RS-485
- RS-232 C
يمكن توصيل موصل الألياف الضوئية 23OK24 بموصل سلسلة RTU500 560FOC40، ومحول الإدخال/الإخراج RTU520 520ADD03 R0002، ومحول الإدخال/الإخراج RTU511 23AD64 R0002.
سمات
- يستبدل ناقل الإدخال/الإخراج الكهربائي RTU560 SPB بين وحدات التخزين الفرعية للمحطات
- يربط مرحلات الحماية الرقمية بواجهات الألياف الضوئية وفقًا لمعيار EC60870-5-103
- اتصال من نقطة إلى نقطة
- اتصال متعدد النقاط
- في خطوط الحافلات
- مضخمات بصرية لتمديد وصلات الألياف الضوئية
- الاتصال بأي جهاز آخر مزود بواجهة ألياف بصرية
مجال التطبيق:
-
محطات فرعية لشبكة النقل
- أتمتة محطة نقل الطاقة
- محطة فرعية رقمية
- الهجرة
-
شبكة توزيع الكهرباء، محطة فرعية رئيسية
- أتمتة المحطة الفرعية الرئيسية
- أتمتة وتحكم المحولات
رابط ورقة البيانات:
موصل الألياف الضوئية ABB 23OK24 للاتصالات التسلسلية
ملف PDF
ورقة البيانات
