تصنيع
|
شركة أي بي بي |
|
نموذج
|
81EU01F-E
|
| رقم PN |
GJR2391500R1210
|
|
الكتالوج
|
Advant OCS مع Master SW |
|
وصف
|
وحدة الإدخال العالمية
|
| أصل | السويد |
| رمز النظام المنسق |
85423190
|
| البعد |
1.98 *0.2*2.61 (سم) |
| وزن | 0.5 كجم |
وصف:

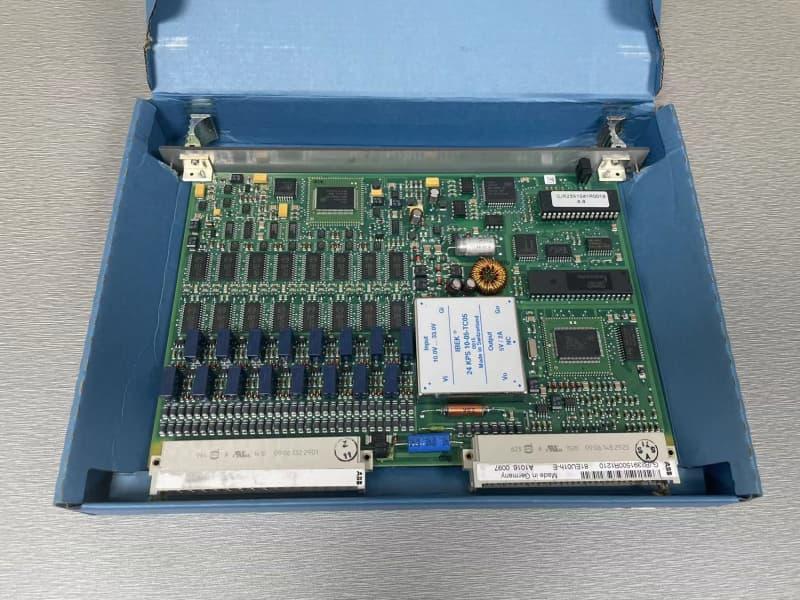

وحدة الإدخال العالمية ABB 81EU01F-E GJR2391500R1210
تقوم وحدة الإدخال العالمية بربط أجهزة الإرسال التالية:
أجهزة الإرسال الثنائية
جهات اتصال مفردة ومتحولة مع أو بدون مراقب خط
مُبادرات حثية وفقًا لمعيار NAMUR DIN 19234 - أجهزة إرسال إلكترونية
أجهزة الإرسال التناظرية للإشارات الحالية:
محولات ثنائية الأسلاك 4 ... 20 مللي أمبير يتم توفيرها من وحدة الإدخال
محولات طاقة رباعية الأسلاك 0 ... 20 مللي أمبير، 4 ... 20 مللي أمبير و0 ... 5 مللي أمبير مع مصدر طاقة خارجي
محولات درجة الحرارة:
مُزدوجات حرارية مزودة بمُحوِّلات لإشارات تيار تتراوح بين 4 و20 مللي أمبير، ووصلات باردة داخل المُحوِّل. الخطية مُثبَّتة على وحدة الإدخال.
مقاييس حرارة المقاومة مع محولات لإشارات التيار من 4 إلى 20 مللي أمبير
تتكون الوحدة من ١٦ وحدة وظيفية. يمكن استخدام كل وحدة وظيفية لأي نوع من أوضاع الإدخال، مع إمكانية الجمع بينها. تتم برمجة تخصيص المعلمات وإعدادها بسهولة عبر قائمة الإعدادات. تُخزن القيم المبرمجة في ذاكرة EEPROM لضمان عدم فقدانها في حالة انقطاع التيار الكهربائي، ويمكن تغييرها في أي وقت.
من الممكن تخصيص ما يصل إلى أربع قيم حدية لكل إشارة تناظرية.
يمكن إجراء ما يصل إلى أربع عمليات تصحيح وتصفية مستقلة لكل وحدة إدخال. تتم البرمجة من خلال هيكلة كتلة الوظيفة.
مراعاة الشروط الحدودية لهذا التطبيق
