وصف:

سمات

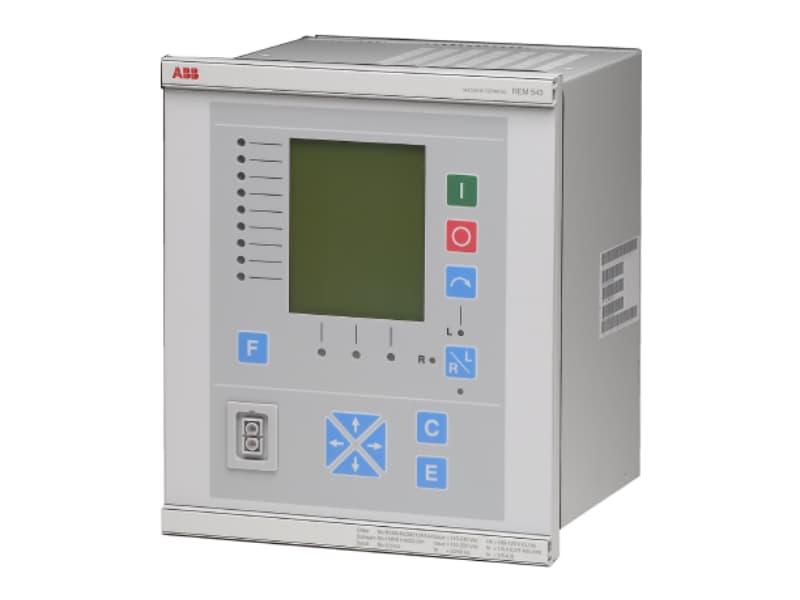

1. محطة تغذية للحماية والتحكم والقياس والإشراف على شبكات الجهد المتوسط.

2. وظائف إضافية بما في ذلك التحقق من التزامن، وحماية التردد، وحماية مجموعة المكثفات والتحكم.

3. قياس الجهد والتيار عن طريق محولات القياس التقليدية أو أجهزة استشعار التيار ومقسمات الجهد.

4. وحدة RTD/التناظرية لقياس درجة الحرارة وقياس التيار/الجهد ومخرجات مللي أمبير.

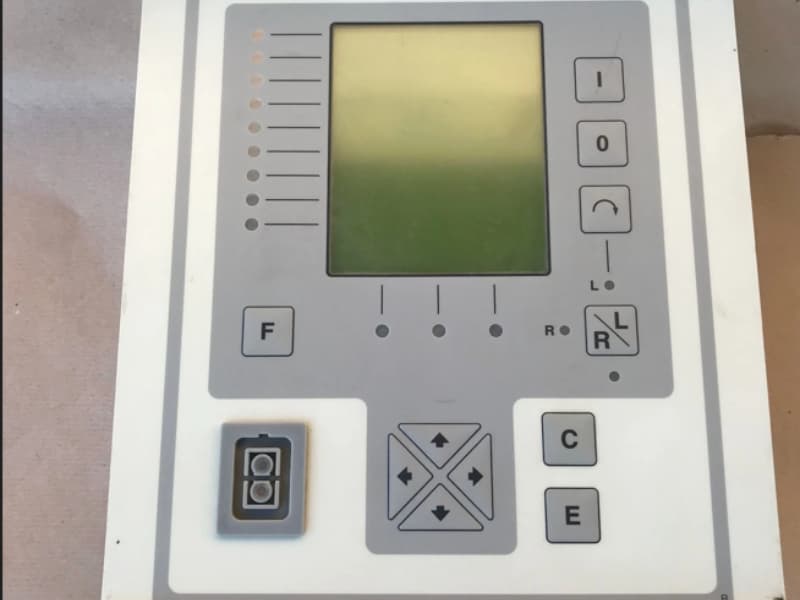

5. واجهة ثابتة بين الإنسان والآلة تتضمن شاشة رسومية كبيرة، أو وحدة عرض خارجية لتثبيت معدات التبديل المرنة.

6. الاتصال عبر ثلاث واجهات اتصال: واحدة للاتصال المحلي مع جهاز كمبيوتر واثنتان للاتصالات المتزامنة ثنائية المنفذ مثل نظام اتصالات محطة فرعية ونظام مراقبة محطة فرعية.

7. وظائف الحماية بما في ذلك على سبيل المثال الحماية من التيار الزائد الاتجاهي وغير الاتجاهي وحماية خطأ الأرض، والجهد المتبقي، والحماية من الجهد الزائد والجهد المنخفض، وحماية الحمل الزائد الحراري، وحماية CBFP والإغلاق التلقائي.

8. وظائف التحكم بما في ذلك التحكم المحلي والبعيد في كائنات التبديل مع التحقق المتزامن، ومؤشر حالة كائنات التبديل والتشابك على مستوى الخليج والمحطة.

9. قياس تيارات الطور، وجهد الطور العلوي والجهد بين الطور والمحايد، والتيار المحايد والجهد المتبقي، والتردد، ومعامل القدرة، والقدرة والطاقة الفعالة والتفاعلية.

رابط الورقة:

وحدة الإدخال/الإخراج الثنائية ABB BIO2 1MRS050643E ملف بي دي إف ورقة البيانات
