تصنيع
|
شركة أي بي بي |
|
نموذج
|
R513 R0003
|
| رقم PN |
R513 R0003
|
|
الكتالوج
|
Advant OCS مع Master جنوب غرب |
|
وصف
|
مرحل فاصل
|
| أصل | السويد |
| رمز النظام المنسق | 85389099 |
| البعد |
1.98 *0.2*2.61 (سم) |
| وزن | 0.5 كجم |
وصف:
مرحل فاصل ABB R513 R0003

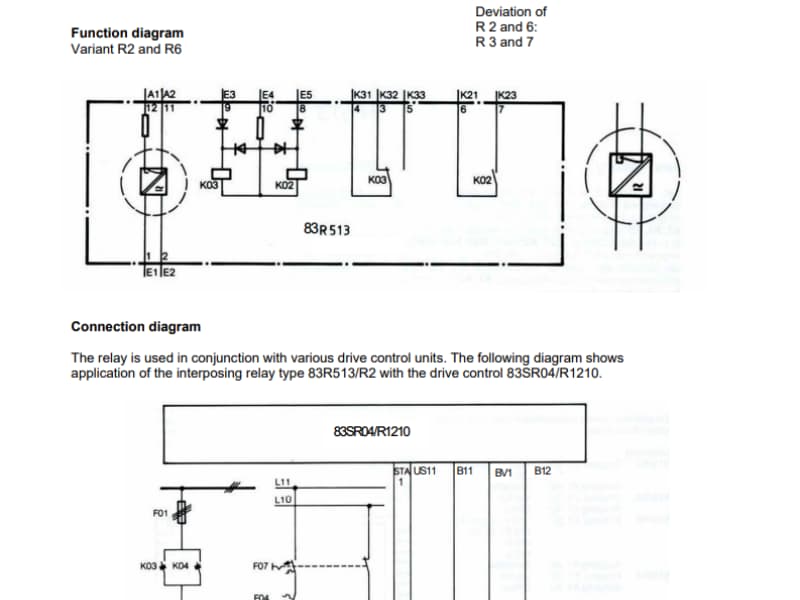

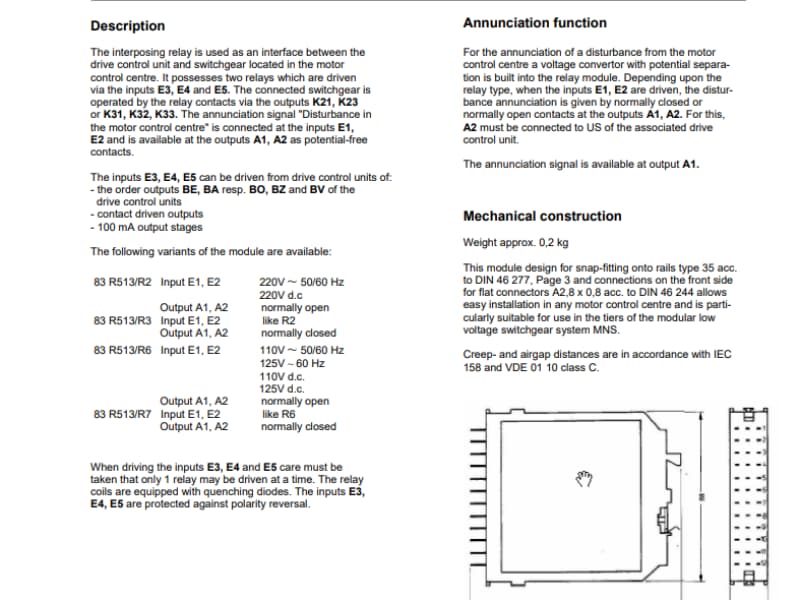

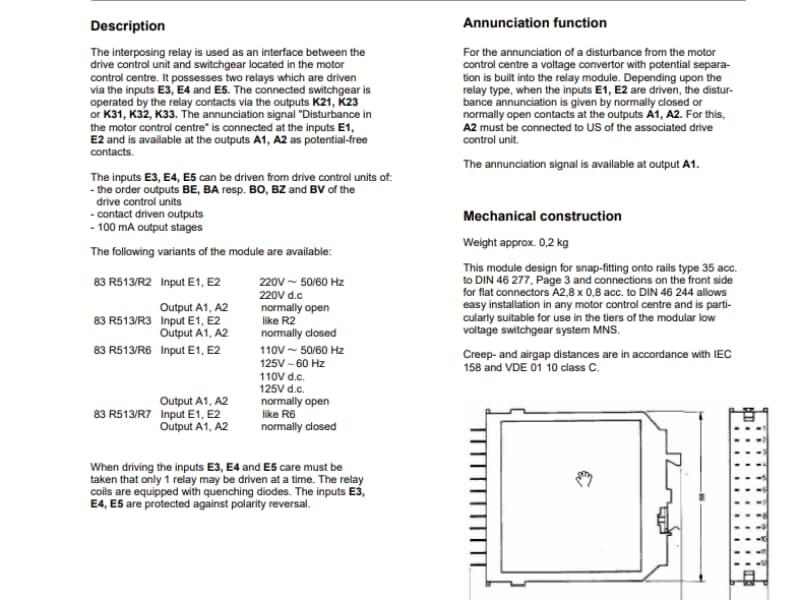

يُستخدم المُرحّل الفاصل كواجهة بين وحدة التحكم في المحرك ومجموعة المفاتيح الكهربائية الموجودة في مركز التحكم في المحرك. يتكون المُرحّل من مُرحّلين يعملان عبر المداخل E3 وE4 وE5. تُشغّل مجموعة المفاتيح الكهربائية المتصلة بواسطة نقاط تلامس المُرحّل عبر المخرجات K21 وK23 أو K31 وK32 وK33. تُوصَل إشارة "اضطراب في مركز التحكم في المحرك" عند المدخلين E1 وE2، وتكون متاحة عند المخرجين A1 وA2 كنقاط تلامس خالية من الجهد.
رابط الورقة:
مرحل فاصل ABB R513 R0003
ملف بي دي إف
ورقة البيانات
