تصنيع
|
شركة أي بي بي |
|
نموذج
|
تي سي 520
|
| رقم PN |
3BSE001449R1
|
| الكتالوج | AC450 |
| وصف |
جامع حالة النظام
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
28*16*3 (سم)
|
| وزن | 0.2 كجم |
وصف:

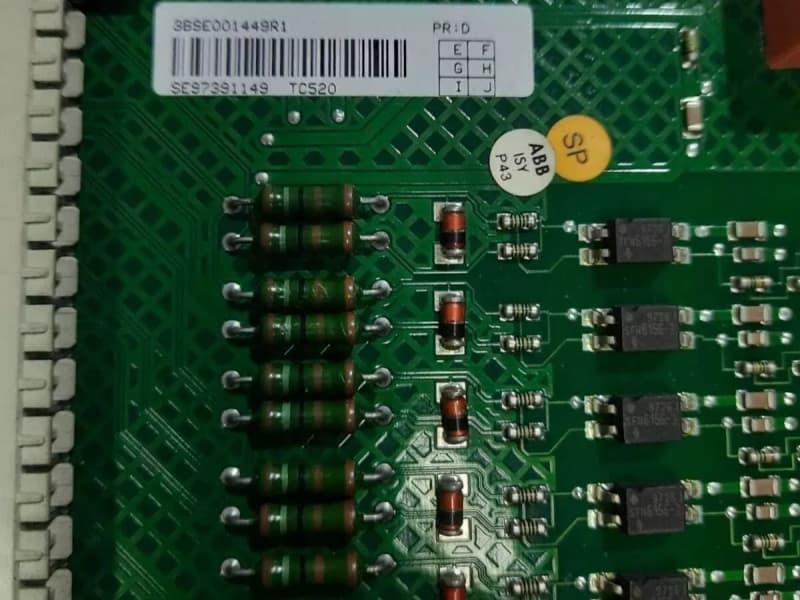

جامع حالة النظام ABB TC520 3BSE001449R1
تم وضع وحدة التحكم TC520 في رف فرعي لوحدة التحكم للتفاعل مع ناقل اللوحة الخلفية. تجمع الوحدة معلومات الحالة من جميع أنحاء النظام. تتم معالجة المدخلات من ناقل اللوحة الخلفية لوحدة التحكم Advant، بالإضافة إلى الموصل الأمامي للوحدة. ثم تُوزع المعلومات عبر وصلة تسلسلية للإرسال فقط.
هذا الرابط التسلسلي متاح على اللوحة الخلفية لجميع وحدات المعالجة المركزية الرئيسية للاستماع فقط. لتحقيق المزامنة الخارجية لساعة تقويم نظام Advant Controller، يتم توصيل "نبضة الدقيقة" بـ TC520. تُوزّع الإشارة بشكل منفصل على اللوحة الخلفية للناقل إلى وحدة (وحدات) المعالج.
كما تقوم الوحدة أيضًا بجعل جهة اتصال التتابع التي يتم التحكم فيها بإشارة RUN متاحة خارجيًا. طالما أن إشارة RUN نشطة، يتم إغلاق جهة اتصال التتابع.
يتم تصفية المدخلات، باستثناء مدخل SYNC، رقميًا بواسطة البرنامج.
جهاز TC520 مستقل تمامًا، أي أنه لا يتأثر بأي مستخدم خارجي. يتم الإبلاغ عن حالة جميع المدخلات، سواءً كانت متصلة أم لا.
يتم ضبط تطبيق المدخلات A1، A2، B1، B2 في قاعدة بيانات وحدة التحكم. يُحدد التطبيق حالة الخطأ فيما يتعلق بمستوى الإشارة الكهربائية. راجع فصول تهيئة/تثبيت وحدة التحكم.
بالنسبة للمدخل FN (FANFAIL)، يتم تطبيق المستوى العالي المنطقي 24 فولت كحالة خطأ.
الأسئلة الشائعة:
1.ما هو الجهد؟
5 فولت تيار مستمر نموذجي 5 0 مللي أمبير
2.ما هي مدة الدفع؟
التحويل البنكي فقط.
3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
رابط ورقة البيانات:
شركة أي بي بي
جامع حالة النظام TC520 3BSE001449R1
ملف بي دي إف
ورقة البيانات
