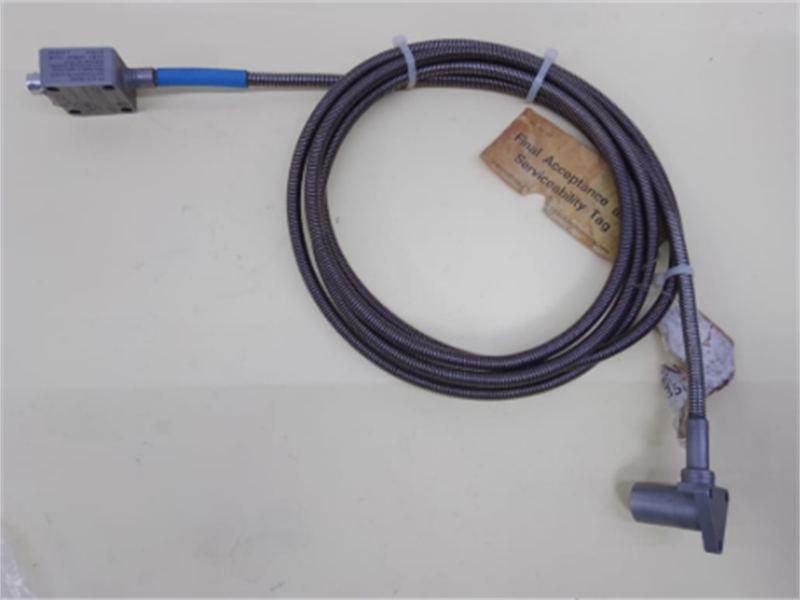

CE134 444-134-000-405 مقياس تسارع كهرضغطي للاهتزاز

وصف:

يتميز مستشعر CE134 بعنصر قياس متناظر مركزي يعمل بنمط الضغط، مصنوع من مادة خزفية. ويستخدم المستشعر إلكترونيات مدمجة لتوفير... معالجة الإشارة المطلوبة، مما يؤدي إلى إلغاء
الحاجة إلى مُكيّف إشارة خارجي (مضخم الشحنة). الإلكترونيات المرفقة (المنطقة الحرارية ج) تقوم أيضًا بتحويل الشحنة إلى تيار لتوفير إشارة خرج معدلة التيار مناسبة لـ النقل عبر مسافات طويلة. والأهم من ذلك، هذا يلغي الحاجة إلى موصلات قادرة على مقاومة درجات الحرارة المرتفعة بالقرب من الآلات (مناطق درجة الحرارة A و B).

يتم توصيل رأس المستشعر بالجزء المرفق توصيل الأجهزة الإلكترونية بكابل متكامل (خط مرن، منخفض الضوضاء، محمي) في وصلة محكمة الإغلاق، محمية بواسطة أنبوب حماية مرن ومحكم الإغلاق (خرطوم من الفولاذ المقاوم للصدأ). وبشكل أكثر تحديدًا، المستشعر رأس، أنبوب حماية، وغطاء إلكتروني يتم لحامها معًا بإحكام، مما ينتج عنه في نظام محمي بالكامل ضد التبريد السوائل، ومواد التشحيم، والماء، والبخار، وغيرها من المواد المحتملة الملوثات.

تحديد:

نطاق القياس الديناميكي: من 0.001 إلى 400 غرام ذروة.
الخطية: ≤1% ضمن نطاق القياس الديناميكي
الحساسية العرضية (مقاسة بوزن 5 غرامات عند تردد 15 هرتز): ≤5%
نطاق درجة الحرارة

• رأس المستشعر: من -55 إلى 350 درجة مئوية (من -67 إلى 662 درجة فهرنهايت)، نطاق درجة الحرارة أ
• كابل/خرطوم مرن من الفولاذ المقاوم للصدأ (أنبوب حماية): من -55 إلى 260 درجة مئوية (من -67 إلى 500 درجة فهرنهايت)، نطاق درجة الحرارة ب
• الأجهزة الإلكترونية المرفقة (مكيف الإشارة): نطاق درجة الحرارة من -40 إلى 125 درجة مئوية (من -40 إلى 257 درجة فهرنهايت) للتشغيل المستمر، ومن -55 إلى 130 درجة مئوية (من -67 إلى 266 درجة فهرنهايت) للبقاء على قيد الحياة لفترة قصيرة، المنطقة الحرارية ج

• مراقبة اهتزازات التوربينات، والضواغط التوربينية، وما إلى ذلك.
• إلكترونيات مدمجة
• نقل الإشارات لمسافات طويلة
• درجة حرارة متوسطة
• معتمد للاستخدام في الأجواء القابلة للانفجار

CE134 444-134-000-405 مقياس تسارع كهرضغطي للاهتزاز ملف PDF ورقة البيانات
