تصنيع
|
شركة أي بي بي |
|
نموذج
|
CI868K01
|
| رقم PN |
3BSE048845R1
|
|
الكتالوج
|
إس 800 |
|
وصف
|
وحدة واجهة IEC 61850
|
| أصل | السويد |
| رمز النظام المنسق |
85389099
|
| البعد |
12 *18*5.9 (سم) |
| وزن | 0.7 كجم |
وصف:

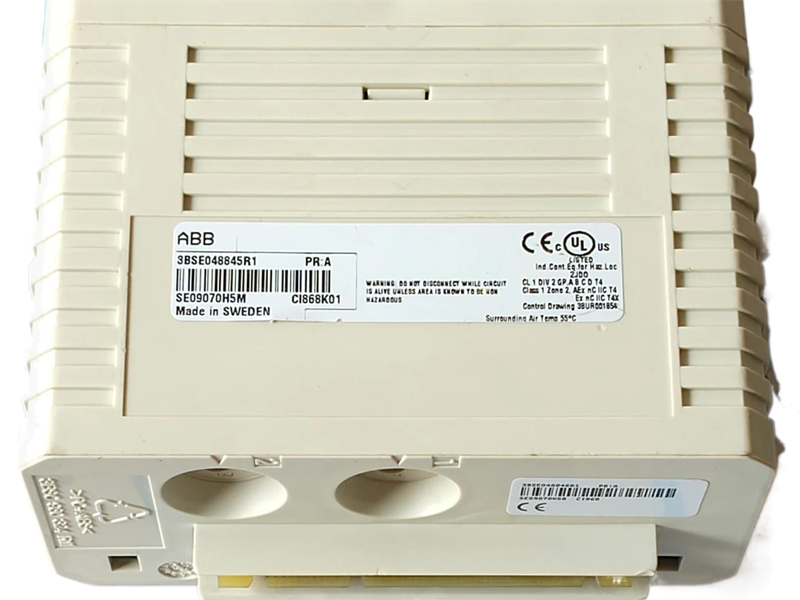

يمكن استخدام CI868A لتوصيل وحدة تحكم AC 800M بأجهزة إيثرنت خارجية باستخدام معيار IEC 61850 - الإصدار 2. ونظرًا لأن هذا المعيار مخصص لأتمتة محطات الطاقة الفرعية، فإنه يسمح بدمج أتمتة العمليات والتحكم الكهربائي في وحدة التحكم نفسها.

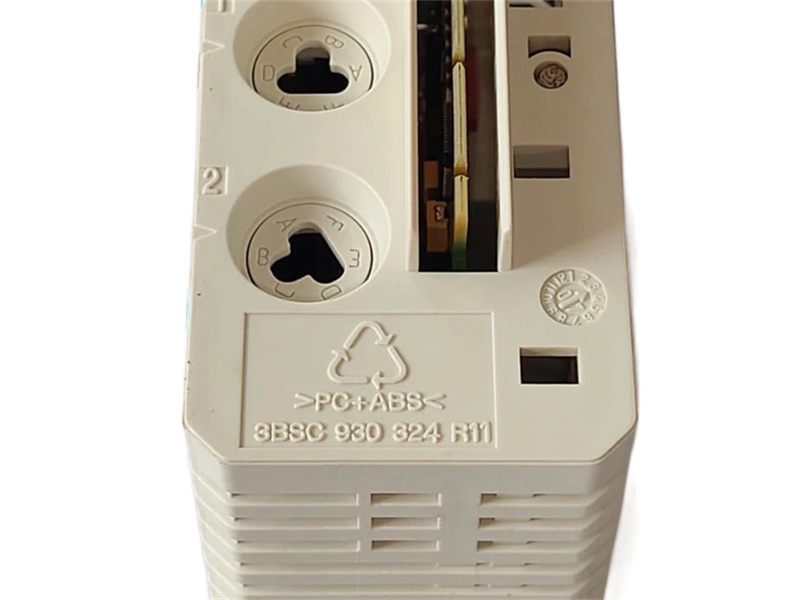

تحتوي اللوحة الأساسية TP868 على موصلين Ethernet RJ45، حيث يمكن لموصل CH1 استخدام 10 ميجابت في الثانية أو 100 ميجابت في الثانية (ميجا بت/ثانية). تحتوي اللوحة الأساسية على قفل رمز يمنع تثبيت نوع غير صحيح من الوحدة على اللوحة الأساسية TP867.

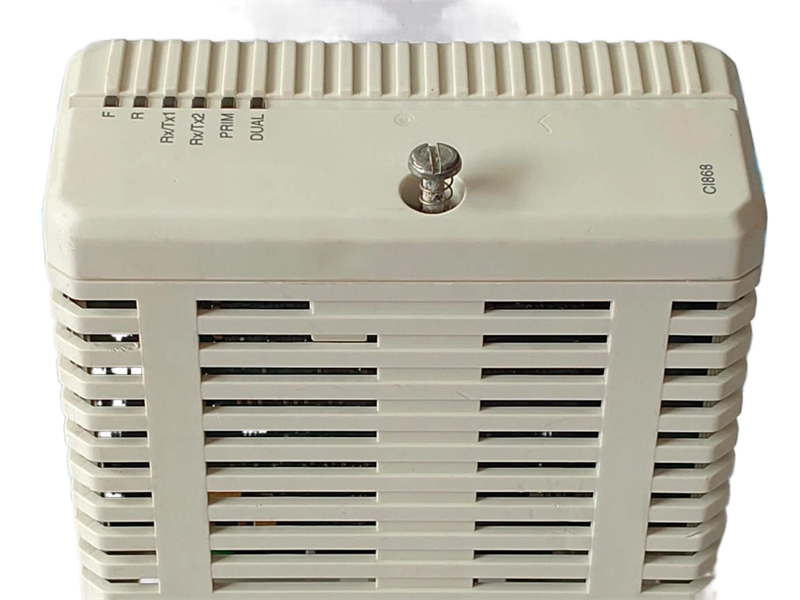

تحتوي وحدة التوسعة CI868 على منطق CEX-Bus، ووحدة اتصال، ومحول تيار مستمر/تيار مستمر يُزوّد الجهد المناسب من مصدر +24 فولت عبر CEX-Bus. يجب توصيل كابل إيثرنت بالشبكة الرئيسية عبر مُبدّل إيثرنت.
ستعمل وحدة CI868A فقط مع نظام 800xA 6.0.3.3 و6.1.1 والإصدارات اللاحقة
الحزمة تشمل:
-CI868، واجهة الاتصالات
-TP867، لوحة القاعدة
المميزات والفوائد
الأسئلة الشائعة:
1. ما هو تبديد الطاقة لـ CI868K01؟
3.8 واط
2.ما هي درجة الحرارة وتخزين
CI868K01
؟
من -40 إلى +70 درجة مئوية (من -40 إلى +158 درجة فهرنهايت)
رابط الورقة:
وحدة واجهة CI868K01 ABB 3BSE048845R1 IEC 61850
ملف بي دي إف
ورقة البيانات
