التصنيع
|
شركة ABB |
|
نموذج
|
COM0034
|
| رقم القطعة |
2RCA023019A0004
|
|
الكتالوج
|
LDM MM LC + 2*RJ45+ RS |
|
وصف
|
وحدة الاتصال |
| أصل | فنلندا (FI) |
| رمز النظام المنسق |
85364900
|
| الأبعاد |
16 *12*3(سم) |
| وزن | 0.2 كجم |
وصف:
معرف المنتج:
2RCA023019A0004
تصنيف نوع ABB:
جاهز للاتصال (1 منفذ LC مم + 2 منفذ RJ45 + منفذ UART FO+)
وصلة الاتصال الأمامية هي موصل من نوع RJ-45 يستخدم بشكل أساسي للتكوين والإعداد.

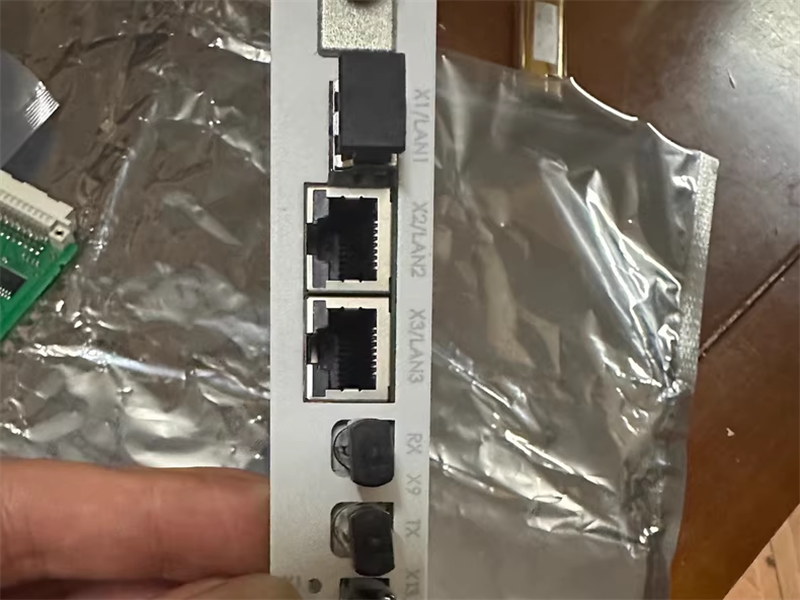

مواقع وصلات COM0033 وCOM0034
تتضمن وحدات الاتصال الاختيارية دعمًا للاتصال التسلسلي البصري ST (موصل X9). ويستخدم اتصال الألياف الضوئية ST منفذ COM1.
بالنسبة لجهاز RED615، يُعدّ تركيب وحدة الاتصال الخلفية إلزاميًا نظرًا للحاجة إلى وصلة اتصال لحماية الخط التفاضلية. أما في حال الحاجة إلى اتصال المحطة لأجهزة REF615 أو REG615 أو REM615 أو RET615، فيلزم تركيب وحدة اتصال خلفية اختيارية. تتوفر عدة وصلات اتصال اختيارية.
• وصلة إيثرنت RJ-45 جلفانية
• اتصال إيثرنت ضوئي LC
• وصلة تسلسلية من الألياف الزجاجية من النوع ST
• وصلة تسلسلية EIA-485
• وصلة تسلسلية EIA-232
الوظائف:
1. وظائف الحماية
الحماية من التيار الزائد (اللحظية، والزمنية المحددة، والزمنية العكسية)
حماية من الأعطال الأرضية
الحماية من قصر الدائرة
حماية المحرك/المحول من الحمل الحراري الزائد (اختياري)
2. وظائف القياس
قياس التيار والجهد الفعال
قياس الطاقة (الفعالة/غير الفعالة) والطاقة
مراقبة التردد ومعامل القدرة
3. التواصل والتكامل
يدعم بروتوكولات الاتصال Modbus RTU و Profibus DP وغيرها
قابلة للدمج في أنظمة الأتمتة من ABB
4. التشخيص والإنذارات
تسجيل الأعطال في الوقت الفعلي
وظيفة الاختبار الذاتي ومؤشر حالة LED
5. وظائف التحكم
التحكم في خرج المرحل
المنطق القابل للبرمجة
الأسئلة الشائعة:
1. ما هي شروط الدفع التي يمكن دعمها؟
التحويل المصرفي فقط
2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
رابط ورقة البيانات:
وحدة الاتصال COM0034 ABB 2RCA023019A0004
ملف PDF
ورقة البيانات
