التصنيع
|
شركة ABB |
|
نموذج
|
CPM810
|
| رقم القطعة |
CPM810
|
| الكتالوج | أدفانت-800xأ |
| وصف |
وحدة المعالج
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85371091
|
| الأبعاد |
25*10*20 (سم)
|
| وزن | 1.2 كجم |

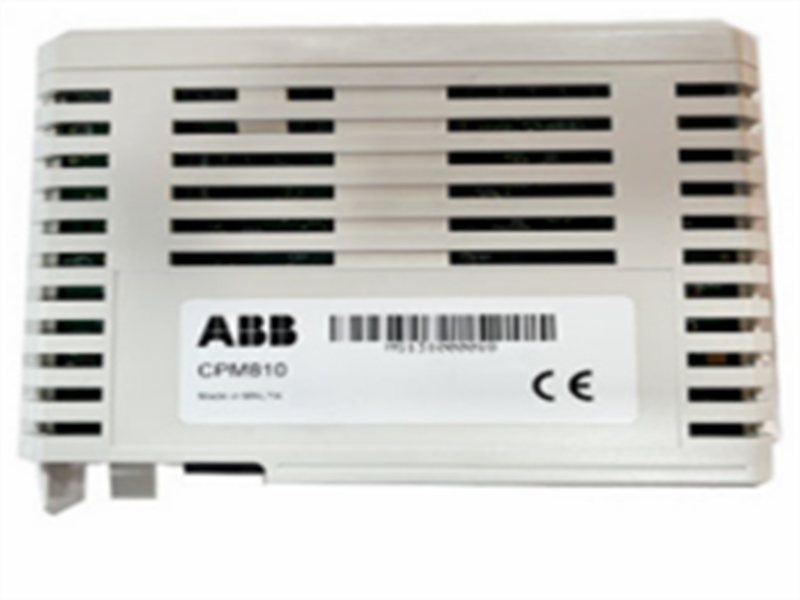

وحدة المعالجة المركزية ABB CPM810 هي وحدة تحكم عالية الأداء تُستخدم كمعالج مركزي لأنظمة التحكم System 800xA و Bailey INF1 90 من ABB. وباعتبارها أحد المكونات الأساسية للأتمتة الصناعية، توفر CPM810 قدرة معالجة عالية وموثوقية ومرونة لتسهيل التكامل والتحكم الدقيق في أنظمة الأتمتة الصناعية في مختلف القطاعات. كما توفر الوحدة تشغيلًا سلسًا مع معالجة سريعة للبيانات، وتشخيصًا دقيقًا للنظام، وإمكانيات تحكم مركزية.
وحدة المعالجة المركزية ABB CPM810 هي وحدة معالجة مشتركة تُستخدم في أنظمة التحكم بالتوربينات ومنصات الأتمتة الصناعية المتقدمة. وهي جزء من سلسلة ABB 800، وتعمل كوحدة معالجة مركزية ضمن بنى التحكم الموزعة، وتدعم معالجة الإشارات عالية الأداء وتنفيذ منطق التحكم.
حدود:
الموديل: CPM810
نوع المعالج: وحدة معالجة مشتركة
الأنظمة المدعومة: النظام 800xA، بيلي إنفل 90
سرعة المعالج: 1 جيجاهرتز
الذاكرة: 2 جيجابايت من ذاكرة الوصول العشوائي (قابلة للتوسيع)
سعة التخزين: ذاكرة فلاش 4 جيجابايت
مزود الطاقة:
- الجهد: 24 فولت تيار مستمر
- الاستهلاك الحالي: 0.5 أمبير (نموذجي)
- نطاق القياس: من -20 درجة مئوية إلى +60 درجة مئوية (من -4 درجة فهرنهايت إلى +140 درجة فهرنهايت)
- درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
منافذ الاتصال:
- إيثرنت (1x 10/100/1000 ميجابت في الثانية)
- Modbus RTU
- بروفيبوس (اختياري)
- RS-232/RS-485
ملاحظات التثبيت:
يجب تركيبه وفقًا لهيكلية نظام ABB وإرشادات التركيب. يتطلب تأريضًا وحمايةً مناسبين لضمان التوافق الكهرومغناطيسي. يجب التحقق من توافق واجهات التوصيلات الكهربائية والاتصالات مع الوحدات النمطية المرتبطة بها. يجب وضع الوحدة النمطية في غلاف مُتحكم بدرجة حرارته ومحمي من الاهتزازات.
رابط ورقة البيانات:
وحدة المعالجة المشتركة CPM810 من ABB
ملف PDF
ورقة البيانات
