تصنيع
|
شركة أي بي بي |
|
نموذج
|
DO880
|
| رقم PN |
3BSE028602R1
|
| الكتالوج | S800 إدخال/إخراج |
| وصف |
وحدة الإخراج الرقمية
|
| أصل | السويد/مالطا/الهند |
| رمز النظام المنسق |
85389091
|
| البعد |
10*12*4.5 (سم)
|
| وزن | 0.2 كجم |
وصف:

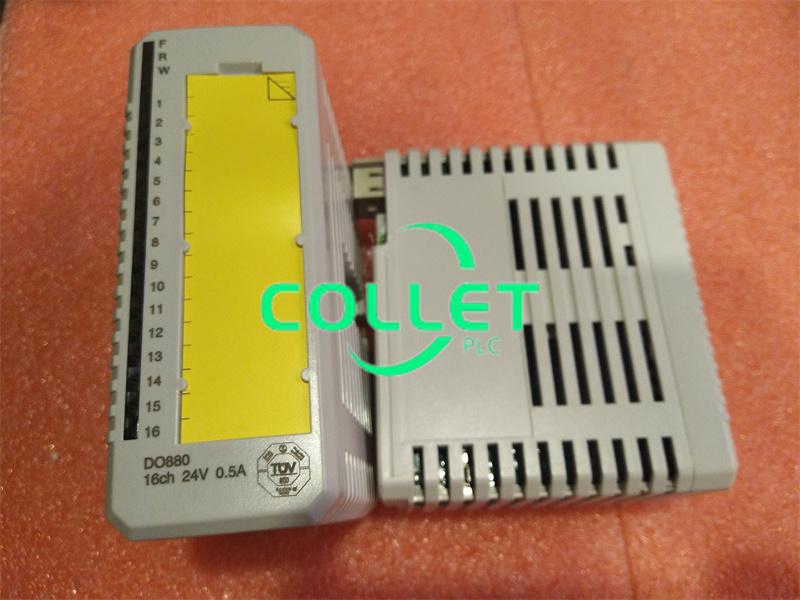

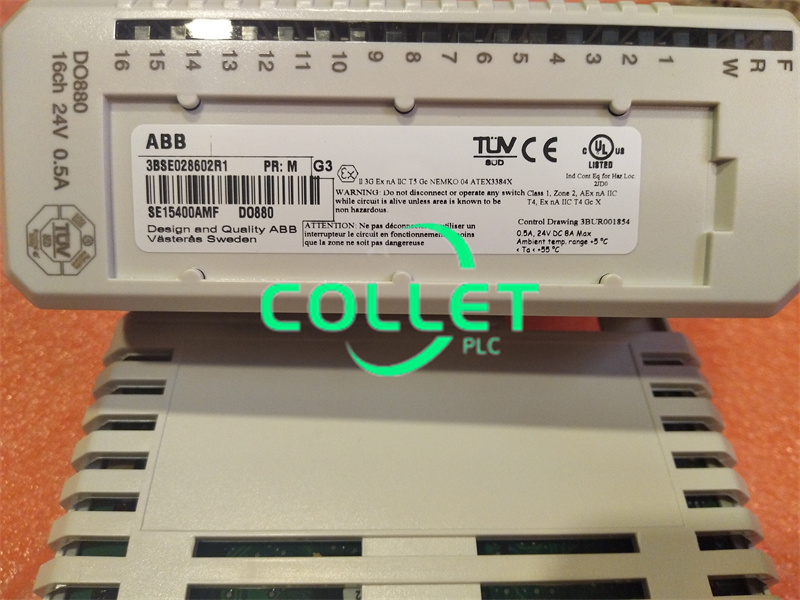

DO880 ABB 3BSE028602R1، وحدة الإخراج الرقمية، المصنعة من قبل شركة ABB.
وحدة DO880 هي وحدة إخراج رقمية بجهد 24 فولت، مكونة من 16 قناة، للاستخدام الفردي أو المتكرر. أقصى تيار خرج مستمر لكل قناة هو 0.5 أمبير. المخرجات محدودة التيار ومحمية من ارتفاع درجة الحرارة. تتكون كل قناة إخراج من مُشغل جانبي علوي محدود التيار ومحمي من ارتفاع درجة الحرارة، ومكونات حماية من التوافق الكهرومغناطيسي، ومانع حمل حثي، ومصباح LED لبيان حالة الخرج، وحاجز عزل لناقل الوحدة.
المميزات والفوائد
-16 قناة لمخرجات مصدر التيار المستمر 24 فولت في مجموعة معزولة واحدة
-تكوين زائد أو واحد
- مراقبة الحلقة، والإشراف على الأحمال القصيرة والمفتوحة باستخدام حدود قابلة للتكوين (انظر الجدول 97).
-تشخيص مفاتيح الإخراج دون نبض على المخرجات
- التشخيص المتقدم على متن الطائرة
- مؤشرات حالة الإخراج (مفعلة/خطأ)
- الوضع المتدهور للقنوات النشطة بشكل طبيعي (مدعوم من DO880 PR:G)
- الحد من التيار عند حماية المفاتيح من ماس كهربائي وارتفاع درجة الحرارة
- تحمل خطأ قدره 1 (كما هو محدد في المواصفة IEC 61508) لمحركات الإخراج. بالنسبة لأنظمة ND (غير النشطة عادةً)، لا يزال من الممكن التحكم في المخرجات مع وجود خطأ في محركات الإخراج.
-معتمدة لـ SIL3 وفقًا لـ IEC 61508
-معتمدة للفئة 4 وفقًا لـ EN 954-1.
الأسئلة الشائعة:
1.ما هو نوع العزل ل DO880 ؟
مجموعة معزولة عن الأرض
2.ما هو الحد الحالي ل DO880 ؟
مخرج تيار مقاوم للدائرة القصيرة محدود
