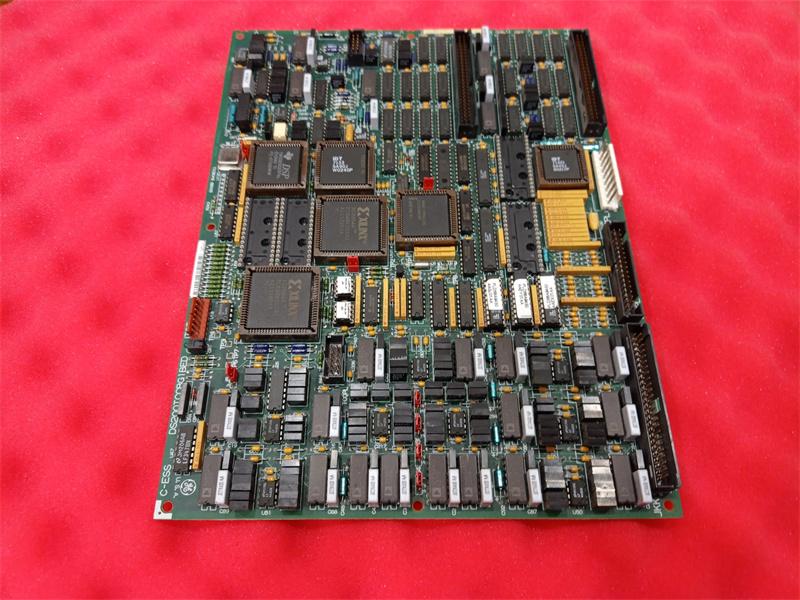

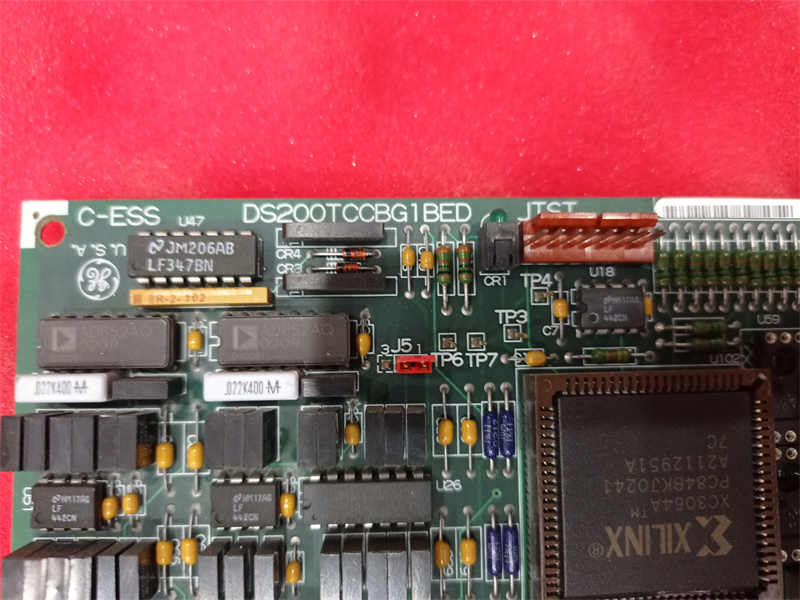

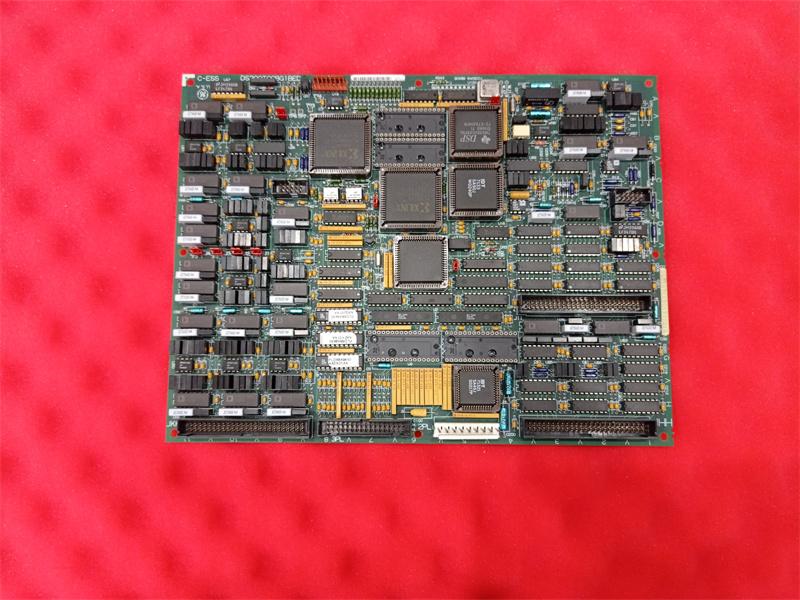

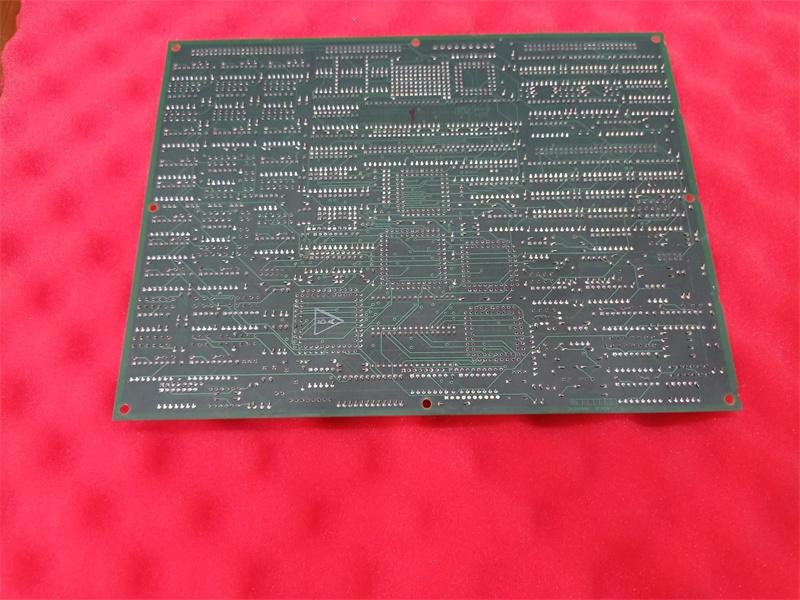

DS200TCCAG3B GE DS200TCCBG3BEB MkV، بطاقة تناظرية موسعة

وصف:

DS200TCCBG3BZZ GE MKV، بطاقة تناظرية موسعة (معالج C)

DS200TCCB - لوحة إدخال/إخراج تناظرية موسعة مشتركة
توفر لوحة الإدخال/الإخراج التناظرية الموسعة المشتركة (TCCB) إمكانية التوسيع والتكييف للحصول على إشارات إدخال/إخراج تناظرية إضافية تُقرأ من طرفية TBCB المثبتة على اللوحة على النواة ولوحة TCEB في النواة . تشمل هذه الإشارات 4-20 مدخلات mA/0-1 mA، ومقاومات درجة الحرارة، ومدخلات جهد المولد والحافلة، ومدخلات تيار الخط.
تستقبل لوحة STCA الإشارات المُقاسة والمُهيأة عبر موصل 3PL.
موصلات TCCB
2PL - يقوم بتوزيع الطاقة من لوحة TCPS في النواة .
3PL - ناقل البيانات بين لوحات STCA و TCCA و TCCB في النواة .
يتم نقل الإشارات المُهيأة عبر 3PL لنقلها إلى COREBUS.
JHH - يحمل إشارات الإدخال 4-20 مللي أمبير / 0-1 مللي أمبير من لوحة طرفية TBCB.
JII - ينقل إشارات إدخال RTD من لوحة طرفية TBCB.
JMP - ينقل إشارات محول الجهد والتيار (PT و CT) من لوحة TCEB في النواة .
JKK - لا يُستخدم عادةً.
JTEST - لا يُستخدم عادةً.
TCQPL - لا يُستخدم عادةً.
وثيقة الأجهزة في الملحق ب ومخططات تدفق الإشارة في الملحق د يحتوي على مزيد من المعلومات.

تكوين TCCB
المكونات المادية. تُستخدم وصلات التوصيل المادية J1 وJ2 وJ3 وJ4 وJ5 لتزويد المولد بالطاقة ووظائف مراقبة جهد ناقل البيانات ووظيفة مراقبة تيار الخط في جهاز Mark V LM. يتم استخدام وصلة التوصيل J14 لتوصيل منفذ التسلسل RS232 بـ تُستخدم وصلات DCOM. J15 وJ16 لأغراض الاختبار. راجع الملحق. A وشاشة وصلة الأجهزة على واجهة المشغل للحصول على المعلومات فيما يتعلق بإعدادات وصلات التوصيل الخاصة بالأجهزة لهذه اللوحة.
البرمجيات. ثوابت تكوين الإدخال/الإخراج لأجهزة قياس درجة الحرارة المقاومة (RTDs)، ومدخلات التيار الملي أمبير، والمولد، و يتم إدخال إعدادات جهد ناقل البيانات وتيار الخط في محرر تكوين الإدخال/الإخراج الموجود في على واجهة المستخدم الرسومية كما هو موضح أدناه.
دائرة إدخال TCCB 4 - 20 مللي أمبير
توفر لوحة TCCB الدوائر الكهربائية لإشارات الإدخال 4-20 مللي أمبير و0-1 مللي أمبير. تُقرأ الإشارات من لوحة طرفية TBCB عبر موصل JHH. يتم إسقاط تيار المحول عبر مقاومة الحمل ويتم قراءة انخفاض الجهد بواسطة لوحة TCCB، ويتم الكتابة إلى محرك الإدخال/الإخراج عبر موصل 3PL. الأجهزة تُستخدم وصلات التوصيل الموجودة على لوحة طرفية TBCB لتحديد نطاق التيار للإدخال إشارات.
دائرة مقاومة درجة الحرارة TCCB
الدائرة الكهربائية التي توفر الإثارة لأجهزة قياس درجة الحرارة المقاومة (RTDs) من لوحة طرفية TBCB هي يقع على لوحة TCCB. يتم إرسال تيار ثابت عبر RTD وعندما مع تغير درجة الحرارة، تتغير المقاومة مما يؤدي إلى تغير الجهد على جهاز قياس درجة الحرارة المقاوم (RTD). التغيير. تقوم لوحة TCCB بقياس الفولتية وتعديلها وضبطها. RTD تُقرأ الإشارات من لوحة طرفية TBCB بواسطة لوحة TCCB عبر JCC و موصلات JDD. ترسل لوحة TCCB الإشارات إلى محرك الإدخال/الإخراج عبر 3PL الموصل. يتم تحديد نوع RTD باستخدام ثوابت تكوين الإدخال/الإخراج.
دوائر إدخال الجهد والتيار لمولد/ناقل التيار المتردد
إشارات الجهد من المولد والحافلة وإشارات التيار من الخط، يتم قياس وتكييف إشارات (PT وCT) على لوحة TCCB. تُستخدم هذه الإشارات من قبل هيئة تنظيم الاتصالات (TCCB) لتحديد تيارات وفولتيات الطور وحساب المولد تُستخدم الميغاواط ومعامل القدرة والقدرة التفاعلية (VARs) لمراقبة نظام الطاقة. هذه الإشارات تُقرأ البيانات من لوحة طرفية PTBA، وتُقاس على لوحة TCEB في يتم كتابة البيانات الأساسية إلى لوحة TCCB عبر موصل JMP.

الأسئلة الشائعة:

1. ما هي الموصلات الموجودة على DS200TCCBG3B؟
يحتوي جهاز DS200TCCBG3B على 8 موصلات. أما جهاز DS200TCCBG1B فيحتوي على موصلات 2PL و3PL وJHH وJII وJMP وJKK وJTEST وTCQPL. عادةً لا تُستخدم الموصلات JKK وJTEST وTCQPL في جهاز DS200TCCBG1B.

2. ما هي دائرة الإدخال الخاصة بجهاز DS200TCCBG3B؟
يحتوي جهاز DS200TCCBG3B على دائرة إدخال 4-20 مللي أمبير. يوفر جهاز DS200TCCBG1B الدوائر اللازمة لإشارات الإدخال 4-20 مللي أمبير و0-1 مللي أمبير. تُقرأ الإشارات من جهاز DS200TCCBG1B عبر موصل JHH.
