الشركة المصنعة
|
GE
|
الطراز
|
DS200TCTGG1A
|
|
رقم القطعة
|
DS200TCTGG1A
|
الكتالوج
|
MKV
|
الوصف
|
لوحة فصل التوربين
|
|
المنشأ
|
الولايات المتحدة الأمريكية؛ الصين
|
|
رمز النظام المنسق (HS CODE)
|
85389091
|
|
الأبعاد
|
12.1*8.26*4.19 (سم)
|
|
الوزن
|
0.6 كجم
|
الوصف:

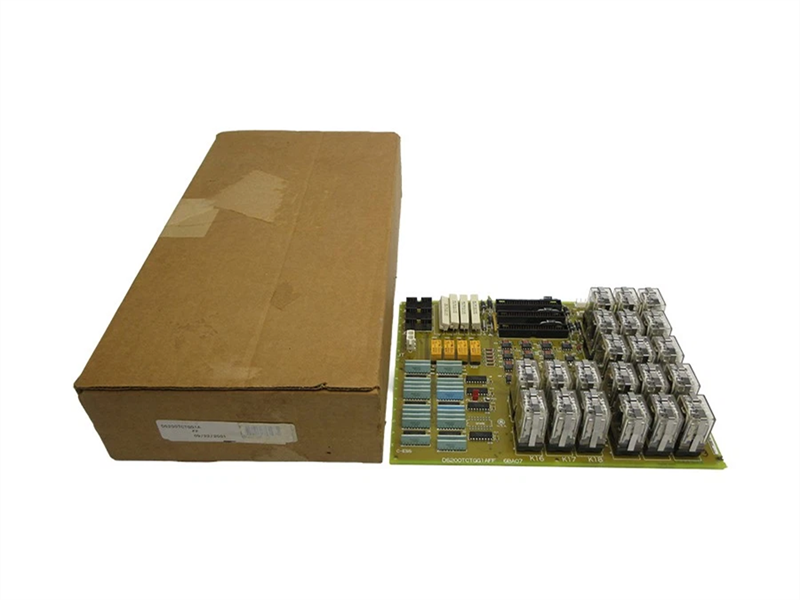

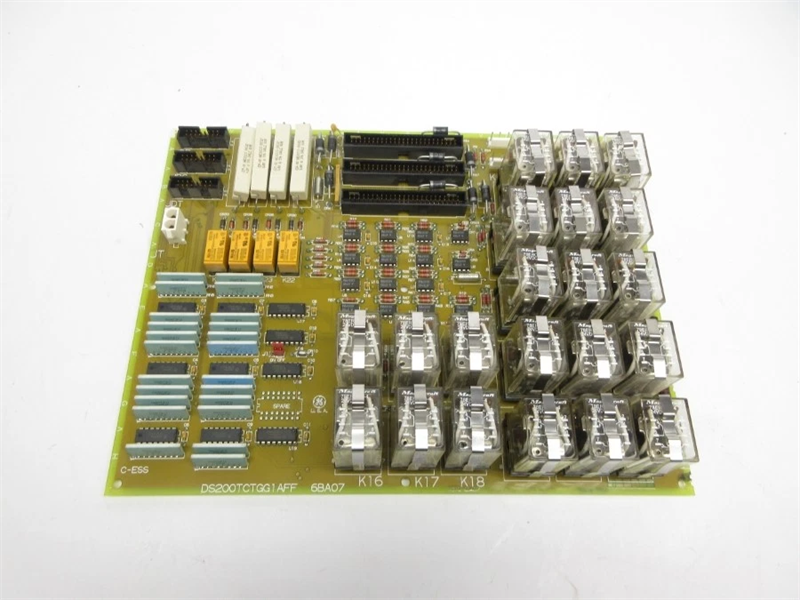

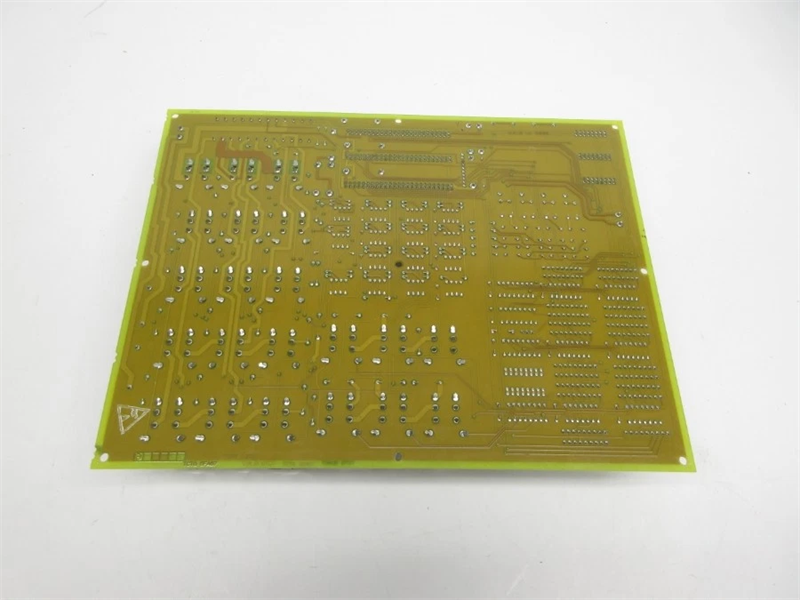

DS200TCTG لوحة فصل التوربين
تُستخدم لوحة فصل التوربين (TCTG)، الموجودة في الموقع الرابع من قلب ، لتشغيل صمامات إغلاق الوقود الخاصة بالتوربين. يتوفر نوعان من مرحلات الفصل على لوحة TCTG لتشغيل صمام الوقود الآمن من الفشل. توجد مرحلات فصل أولية (PTRs) ومرحلات فصل طوارئ (ETRs). تعمل أعطال الاتصال وCSP على تشغيل مرحلات PTR. تقوم لوحات TCEA في قلب بتشغيل مرحلات ETR، والتي تجري تصويتاً بنسبة 2/3 لفصل الطوارئ. ستؤدي أزرار ضغط الفصل ذات التوصيل السلكي إلى قطع التيار الكهربائي بجهد 24 فولت تيار مستمر عن كل من مرحلات PTR وETR وبدء عملية الفصل. توجد مرحلات المزامنة أيضاً على لوحة TCTG.
موصلات TCTG
J7W يوزع طاقة 125 فولت تيار مستمر من لوحة TCPD في قلب .
JDR يقرأ إشارات فصل PTR من لوحة TCQA في قلب ، المرحلات K10 و13 و16 و19. يقرأ أوامر المزامنة من لوحة TCQA في قلب . يقرأ إشارات المولد والناقل من لوحة PTBA. جميع الموصلات JDR وJDS وJDT متصلة بنظام التوصيل المتسلسل (daisy chain) على لوحة TCTG.
JDS يقرأ إشارات فصل PTR من لوحة TCQA في قلب ، المرحلات K11 و14 و17 و20. يقرأ أوامر المزامنة من لوحة TCQA في قلب . يقرأ إشارات المولد والناقل من لوحة PTBA. جميع الموصلات JDR وJDS وJDT متصلة بنظام التوصيل المتسلسل (daisy chain) على لوحة TCTG.
JDT يقرأ إشارات فصل PTR من لوحة TCQA في قلب ، المرحلات K12 و15 و18 و21. يقرأ أوامر المزامنة من لوحة TCQA في قلب . يقرأ إشارات المولد والناقل من لوحة PTBA. جميع الموصلات JDR وJDS وJDT متصلة بنظام التوصيل المتسلسل (daisy chain) على لوحة TCTG.
JLX يقرأ إشارات فصل ETR من في قلب . يتم تغذية مرحلات ETR K5 وK8 بواسطة موصل JLX. يغذي ناقل الحماية بجهد 24 فولت تيار مستمر.
JLY يقرأ إشارات فصل ETR من في قلب . يتم تغذية مرحلات ETR K4 وK7 بواسطة موصل JLY. يغذي ناقل الحماية بجهد 24 فولت تيار مستمر.
JLZ يقرأ إشارات فصل ETR من في قلب . يتم تغذية مرحلات ETR K6 وK9 بواسطة موصل JLZ. يغذي ناقل الحماية بجهد 24 فولت تيار مستمر.
JN يقرأ ويكتب الإشارات إلى لوحة أطراف التوصيل PTBA في قلب . تتضمن هذه الإشارات إشارة إغلاق القاطع، وإشارات الفصل ذات التوصيل السلكي، وإشارة بوق الإنذار.
JM يقرأ ويكتب الإشارات إلى لوحة أطراف التوصيل PTBA في قلب . تتضمن هذه الإشارات إشارة إغلاق القاطع وإشارات فصل الطوارئ.
JT لا يُستخدم عادةً.
تحتوي وثيقة الأجهزة في الملحق B ومخططات تدفق الإشارات في الملحق D على مزيد من المعلومات.
تكوين TCTG
الأجهزة. يوجد وصلة توصيل (jumper) واحدة للأجهزة على لوحة TCTG. J1 هي وصلة تمكين مشبك المؤازرة للسرعة الزائدة للطوارئ لصمامات المؤازرة من واحد إلى أربعة. تُستخدم هذه الوصلة لتطبيق 24 فولت تيار مستمر على مخرجات المؤازرة. يوجد المرحل الفعلي على لوحة TCQC. راجع الملحق A للحصول على معلومات حول إعداد وصلة الأجهزة لهذه اللوحة.
البرمجيات. لا يوجد تكوين للبرمجيات يتم إجراؤه على لوحة TCTG.
دائرة مرحل ETR الخاصة بـ TCTG
تقوم لوحات TCEA و و في قلب بتوليد إشارات الفصل لمرحلات ETR. تُكتب الإشارات إلى لوحة TCTG عبر موصلات JLX/Y/Z. تقوم مرحلات ETR بإجراء تصويت على مستوى الأجهزة بنظام اثنين من أصل ثلاثة لتحديد ما إذا كان يجب فصل الوحدة. إذا طلبت اثنتان من أصل ثلاث مرحلات الفصل، عن طريق فتح وإغلاق سلسلة من جهات الاتصال ذات الصلة على لوحة TCTG، فسيتم فصل الوحدة. الإشارات التي ستؤدي إلى فصل مرحلات ETR هي السرعة الزائدة لعمود الضغط العالي والتباطؤ السريع، والسرعة الزائدة لعمود الضغط المنخفض والتباطؤ السريع، والفصل المتقاطع. ثم تُكتب إشارات الفصل إلى لوحة أطراف التوصيل PTBA عبر موصل JM.
الأسئلة الشائعة:
1. هل يرتب العميل للفحص قبل شحن البضائع؟
تم تأكيد قبول هذه المشكلة
2. ما هي شروط الدفع؟
تحويل بنكي فقط
3. متى تبدأ فترة الضمان؟
سنة واحدة من وقت استلام العميل للبضائع
رابط ورقة البيانات:
DS200TCTGG1AFF GE MKV، لوحة رحلة التوربيناتPDFورقة البيانات
