تصنيع
|
إيمرسون |
|
نموذج
|
A6500-CC
|
| رقم PN |
A6500-CC
|
|
الكتالوج
|
ايه ام اس 6500 |
|
وصف
|
وحدة بطاقة مرحل إخراج ذات 16 قناة
|
| أصل | ألمانيا |
| رمز النظام المنسق |
85389091
|
| البعد |
16*12*2 (سم)
|
| وزن | 0.17 كجم |
وصف:

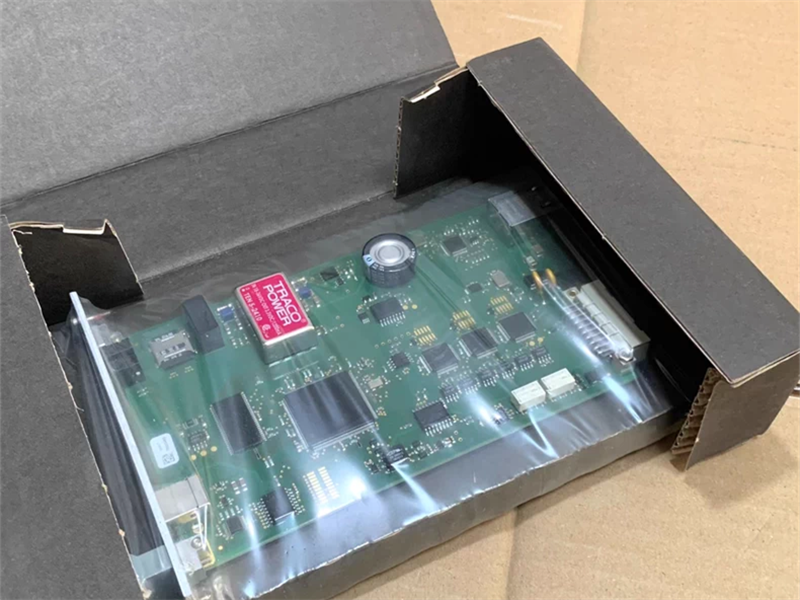

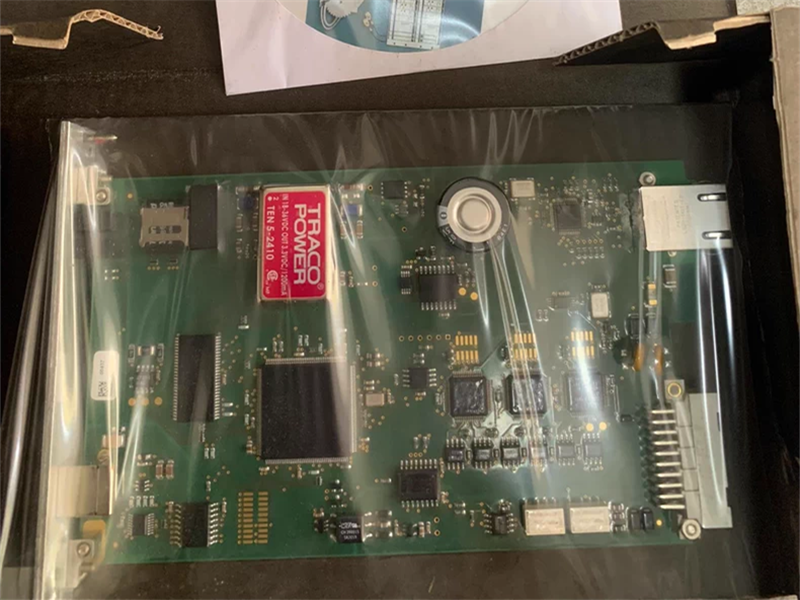

بطاقة الاتصال A6500-CC هي أحد مكونات نظام AMS 6500 ATG، وهي ضرورية للاتصال بجميع بطاقات النظام، مثل بطاقة القياس العالمية A6500-UM، وبطاقة معالجة درجة الحرارة A6500-TP، وبطاقة الترحيل A6500-RC. تُستخدم بطاقة الاتصال لتكوين بطاقات الحماية، كما أنها تُخدّم الاستطلاع الدوري لبيانات البطاقة. يتم إخراج البيانات المُلتقطة عبر Modbus عبر TCP، وModbus RTU، و/أو عبر اتصال OPC UA. يمكنك إنشاء اتصال بيانات احتياطي باستخدام بطاقة اتصال A6500-CC ثانية.
صُممت البطاقة للاستخدام في فتحات الاتصال (CD13 وCD14) في حاملات نظام A6500-xR. يمكن توصيل حامل نظام ثانٍ ببطاقة الاتصال. لمزيد من المعلومات، يُرجى مراجعة دليل تشغيل حاملات نظام A6500-xR.

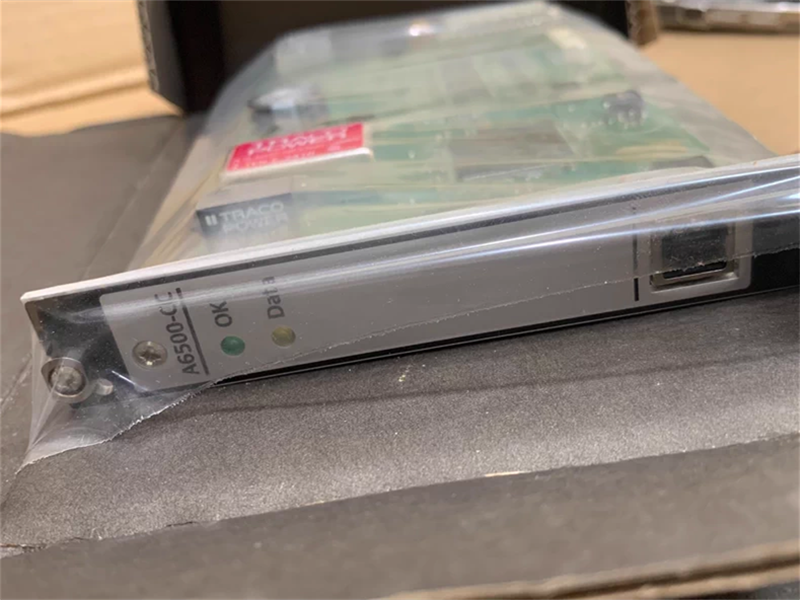

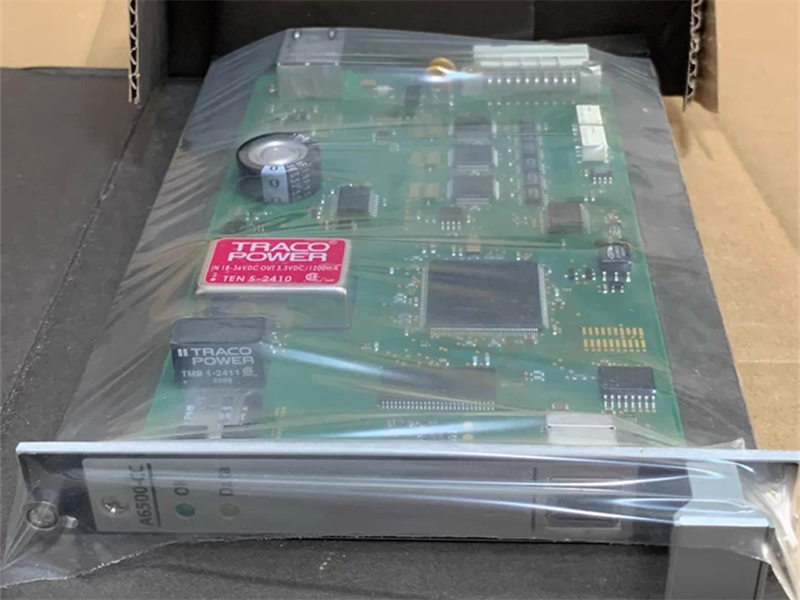

صُممت بطاقة الاتصالات كلوحة أوروبية قياسية (100 مم × 160 مم)، ولها لوحة أمامية مؤكسدة بعرض 4TE (حوالي 20 مم). صُممت البطاقة للاستخدام في حوامل نظام A6500-xR. يتم التوصيل الكهربائي بواسطة موصل ثلاثي الأقطاب (DIN41612 / IEC60603−2 Design c/3).
تم عزل واجهة USB وواجهة Ethernet وواجهة Modbus RTU بشكل جلفاني.
بطاقة A6500-CC Com مزودة بواجهة إيثرنت لتوصيلها بشبكة إيثرنت. تُستخدم هذه الواجهة وواجهة USB للاتصال ببرنامج تهيئة AMS Machine Studio. كما تدعم واجهة الإيثرنت اتصال Modbus عبر TCP/IP وOPC UA.
مهام الاتصال التالية متاحة مع واجهة USB وEthernet:
• قراءة بيانات القياس من بطاقات الحماية بواسطة AMS Machine Studio.
• قراءة بيانات الحالة من بطاقات الحماية بواسطة AMS Machine Studio.
• تكوين بطاقات الحماية بواسطة AMS Machine Studio.
• إرسال الأوامر بواسطة AMS Machine Studio.
ملحوظة
لا توفر واجهة USB بيانات Modbus أو OPC UA. لا يمكن قراءة بيانات الوقت عبر واجهة USB. هذا يعني أنه لا يمكن عرض أشكال الموجات الزمنية وأطياف التردد لبطاقات A6500-UM عند توصيلها عبر واجهة USB.
إيثرنت
واجهة إيثرنت هي واجهة ١٠/١٠٠ ميجابت بمنفذ RJ ٤٥. استخدم كابلات CAT5 أو كابلات كروس أوفر للتوصيل. يبلغ الحد الأقصى لطول الكابل ١٠٠ متر.
USB
واجهة USB 2.0 مزودة بمقبس من النوع B. يبلغ أقصى طول للكابل 5 أمتار. لا يلزم تثبيت برنامج تشغيل لواجهة USB. برنامج التشغيل المطلوب مُضمن بالفعل في نظام التشغيل Microsoft Windows 10 أو Microsoft Windows 11.
ملحوظة
استخدم واجهة USB إذا لم تكن بطاقة الاتصال متصلة بشبكة إيثرنت أو إذا لم يكن للكمبيوتر المحمول/الكمبيوتر الشخصي المستخدم إمكانية الوصول إلى الشبكة.
معلومات الطلب
رقم الموديل
وصف المنتج
A6500-CC
بطاقة اتصال النظام، MODBUS RTU/TCP، OPC UA
A6500-CC-P
الحزمة A6500-CC و A6500-PE
A6500-PE
AMS 6500 ATG - ترخيص تمديد التنبؤ
A6500-PER
AMS 6500 ATG - ترخيص تمديد التنبؤ الزائد (2X A6500-PE)
A6500-SD
بطاقة SD للنظام للترقية والاستبدال
الأسئلة الشائعة والاتصال:
س: هل أنتم شركة تجارية أو شركة مصنعة؟
أ: نحن شركة تجارية.
س: ما هي المهلة الزمنية الخاصة بك؟
ج: عادةً ما يستغرق الأمر من يوم إلى ثلاثة أيام إذا كانت البضاعة متوفرة لدينا. إذا لم تكن متوفرة، فعليك التفاوض.
س: هل تقدم شركتكم عينات؟ مجانية أم تفرضون رسومًا إضافية؟
ج: يعتمد ذلك على البضائع التي تحتاجها والكمية التي تطلبها.
س: ما هي شروط الدفع الخاصة بك؟
ج: 100% ضمان قبل الشحن. إذا كانت الكمية كبيرة، يمكننا التفاوض.
رابط ورقة البيانات:
بطاقة اتصالات نظام إيمرسون A6500-CC
ملف بي دي إف
ورقة البيانات
