تصنيع
|
إيمرسون |
|
نموذج
|
A6500-RC
|
| رقم PN |
A6500-RC
|
|
الكتالوج
|
سي اس اي 6500 |
|
وصف
|
وحدة بطاقة مرحل إخراج ذات 16 قناة
|
| أصل | ألمانيا |
| رمز النظام المنسق |
85389091
|

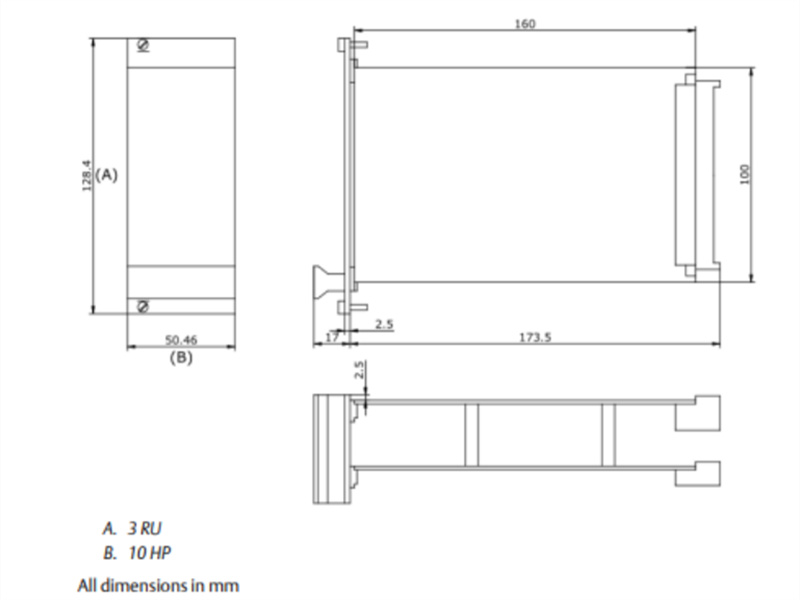

| البعد |
16*16*12 (سم)
|
| وزن | 0.8 كجم |
وصف:
صُممت بطاقة مرحل نظام EMERSON A6500-RC خصيصًا لأهم الآلات الدوارة في المصانع، مما يوفر موثوقية عالية. عند استخدامها مع نظام AMS 6500 ATG، تُشكل هذه البطاقة نظام مراقبة متكامل لحماية الآلات وفقًا لمعايير API 670.
تتضمن بطاقة مرحل النظام EMERSON A6500-RC 16 قناة من مرحلات الإخراج ويمكنها استقبال إشارات واضحة أو إنذار أو تنبيه من أي قناة كإشارات إدخال.
تدعم بطاقة التتابع هذه التحكم الآلي وهي مصممة لكل من الجهد والطاقة، مما يضمن الاستقرار والموثوقية في ظل ظروف التشغيل المختلفة.
المعلمة:
- المدخلات الرقمية
عدد المدخلات: 66
مستوى المنطق المنخفض: من 0 فولت إلى 3 فولت
مستوى منطقي عالي: من 13 فولت إلى 32 فولت
التيار المقدر: 1 مللي أمبير
الطاقة المقدرة: 24 ميغاواط
- مخرج التتابع
عدد المخرجات: 16أبعاد:
النوع: SPDT
أقصى سعة للجهد: 32 فولت تيار مستمر / 48 فولت تيار متردد
حمل الإخراج: تيار متردد 1: 48 فولت / 2 أمبير
تيار مستمر 1: 32 فولت / 2 أمبير
تيار مستمر 13: 24 فولت / 1 أمبير
تيار متردد 15: 24 فولت / 2 أمبير
وقت التشغيل/الإيقاف: 10 مللي ثانية بدون اتصال
13 مللي ثانية اتصال NC
التيار المقدر: 2 أمبير
الطاقة المقدرة: 96 واط
رابط ورقة البيانات:
وحدة بطاقة مرحل مخرج 16 قناة من إيمرسون A6500-RC (PDF)
ورقة البيانات
