تصنيع
|
إيمرسون/إيبرو |
|
نموذج
|
KJ3221X1-BK1
|
| رقم PN |
12P4704
|
| الكتالوج | ن/ل |
|
وصف
|
بطاقة EEMERSON DELTAV KJ3221X1-BK1 AO: 8 قنوات 4-20 أمبير هارت 12P4704 SE4005S2B1
|
| أصل | الولايات المتحدة الأمريكية/ألمانيا |
| رمز النظام المنسق |
85389091
|
| البعد |
22*14*5 (سم)
|
| وزن | 1 كجم |
وصف:

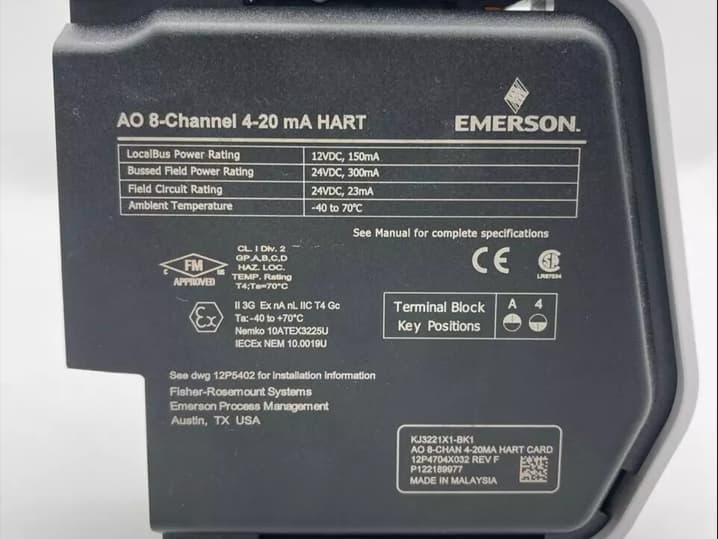

KJ3221X1-BK1

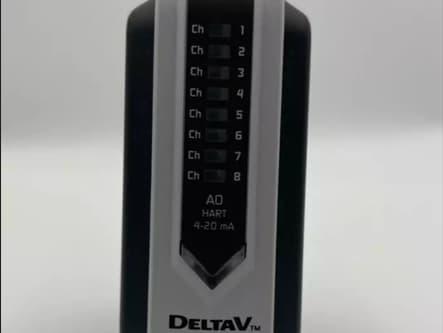

نوع المنتج: وحدة Emerson DeltaV التناظرية HART
سلسلة S.
8 قنوات.
4-20 مللي أمبير.
طاقة الحافلة المحلية: 12 فولت تيار مستمر عند 150 مللي أمبير.
طاقة المجال الناقل: 24 فولت تيار مستمر عند 300 مللي أمبير.
الدائرة الميدانية: 24 فولت تيار مستمر عند 23 مللي أمبير/قناة.
درجة الحرارة المحيطة: من -40 درجة مئوية إلى +70 درجة مئوية.
الصدمة: 10 جرام 1⁄2 موجة جيبية لمدة 11 مللي ثانية.
الاهتزاز: 1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز؛ 0.7 جرام من 13.2 إلى 150 هرتز.
الملوثات المحمولة جواً: ISA-S71.04 –1985 الملوثات المحمولة جواً الفئة G3.
الرطوبة النسبية: 5 إلى 95% غير متكثفة.
كتلة المحطة الطرفية: تستخدم مفتاح كتلة المحطة الطرفية في وضع A4.
بروتوكول الاتصالات: يستخدم بروتوكول HART (محول التحكم عن بعد القابل للتوجيه عبر الطريق السريع).
تصنيفات الغلاف الجوي الخطير: تم تصنيفه للأجواء الخطرة II 3G Ex nA nL IIC Gc.
الإزالة والتركيب: يجب إزالة الطاقة الكهربائية المزوّدة لهذا الجهاز، سواءً من الطرف الطرفي أو كطاقة كهربائية موصولة عبر الناقل، قبل إزالته أو توصيله. لا يُمكن إزالة هذا الجهاز أو تركيبه أثناء تشغيل طاقة النظام.
الصيانة والضبط: لا يحتوي هذا الجهاز على أي أجزاء قابلة للصيانة من قبل المستخدم، ولا يجوز تفكيكه لأي سبب. لا يتطلب معايرة.
الاستخدام المقصود: مُصمم للاستخدام في أنظمة الأتمتة الصناعية. يُستخدم للتواصل مع الأجهزة الميدانية الذكية، ويدعم الإشارات التناظرية والرقمية. تُعد هذه الوحدة مفيدة بشكل خاص في البيئات الخطرة بفضل تصنيفاتها الخاصة.
شهادات الأجواء الخطرة:
شهادة ATEX:
II 3G Ex ec IIC Gc
FM19ATEX0173U
IECEx FMG 19.0019U
شهادة IECEx:
II 3G Ex nA nL IIC Gc
نيمكو 10ATEX3225U
IECEx NEM 10.0019U
موافقات وزارة المالية:
CL. I Div. 2 GP. A، B، C، D
CL. I المنطقة 2 AEx/Ex ec IIC Gc
FM17US0286U، FM17CA0145U
مواصفات الطاقة
تصنيف طاقة LocalBus: 12 فولت تيار مستمر عند 150 مللي أمبير
تصنيف طاقة المجال الناقل: 24 فولت تيار مستمر عند 3.2 أمبير
تصنيف الدائرة الميدانية: 24 فولت تيار مستمر عند 100 مللي أمبير/قناة
المواصفات البيئية
درجة الحرارة المحيطة: من -40 إلى 70 درجة مئوية
صدمة: 10 جرام ½ موجة جيبية لمدة 11 مللي ثانية
الاهتزاز: 1 مم من الذروة إلى الذروة من 5 إلى 16 هرتز؛ 0.5 جرام من 16 إلى 150 هرتز
الملوثات المحمولة جوًا: ISA-S71.04 –1985 الملوثات المحمولة جوًا الفئة G3
الرطوبة النسبية: من 5 إلى 95% تصنيف IP 20 غير مكثف
موضع مفتاح كتلة المحطة الطرفية: B4
الأسئلة الشائعة والاتصال:
س: هل أنتم شركة تجارية أو شركة مصنعة؟
أ: نحن شركة تجارية.
س: ما هي المهلة الزمنية الخاصة بك؟
ج: عادةً ما يستغرق الأمر من يوم إلى ثلاثة أيام إذا كانت البضاعة متوفرة لدينا. إذا لم تكن متوفرة، فعليك التفاوض.
س: هل تقدم شركتكم عينات؟ مجانية أم تفرضون رسومًا إضافية؟
ج: يعتمد ذلك على البضائع التي تحتاجها والكمية التي تطلبها.
س: ما هي شروط الدفع الخاصة بك؟
ج: 100% ضمان قبل الشحن. إذا كانت الكمية كبيرة، يمكننا التفاوض.
رابط ورقة البيانات:
KJ3221X1-BK1
ملف PDF لجهاز إرسال عزل معالجة الإشارة من إيمرسون
ورقة البيانات
