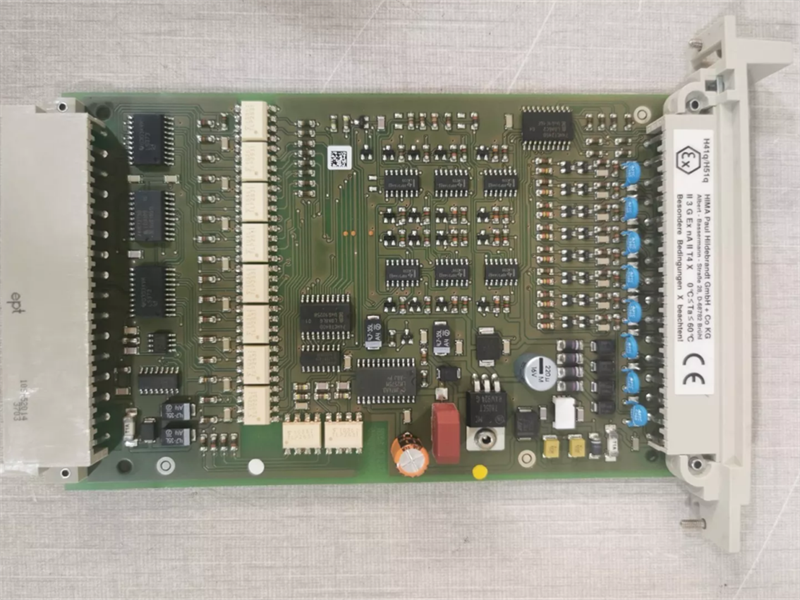

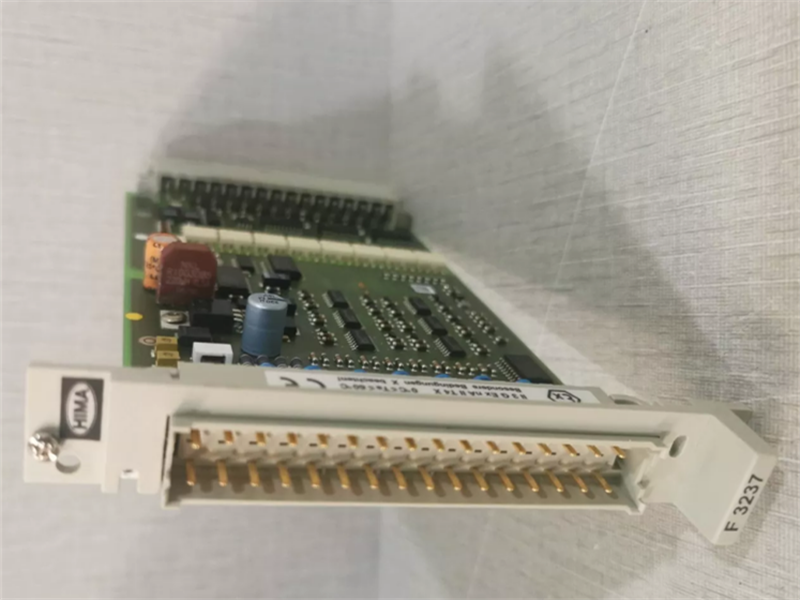

وحدة إدخال متعلقة بالسلامة من ABB ذات 8 قنوات F 3237

وصف:

وحدة HIMA F 3237 هي وحدة إدخال ذات 8 قنوات متعلقة بالسلامة مصممة لتطبيقات SIL 3، وتستخدم لتوصيل مفاتيح التقارب المتعلقة بالسلامة، ومفاتيح التقارب المتوافقة مع معايير DIN 19234 (NAMUR)، وأجهزة الاستشعار المقاومة.

يُعدّ هذا الجهاز مكونًا أساسيًا في نظام السلامة HIMA HIMatrix، وهو معتمد للاستخدام في مختلف الصناعات، بما في ذلك الصناعات التحويلية، وتوليد الطاقة، والنقل. وحدة HIMA F3237 مناسبة للتطبيقات التي تتطلب مراقبة دقيقة للمدخلات المتعلقة بالسلامة، مما يضمن الامتثال لمعايير السلامة الصارمة والتشغيل الموثوق في البيئات الصناعية.

يقوم النظام بمراقبة الدوائر القصيرة والمفتوحة في الوقت الفعلي وينفذ حلقات أمان لضمان دخول النظام في حالة آمنة في حالة حدوث عطل في المستشعر أو الدائرة.

تتميز الوحدة بتصميمها الصغير الذي يسهل دمجها في لوحات التحكم. كما أنها مزودة بقدرات تشخيص ذاتي شاملة، حيث تجري اختبارات تلقائية أثناء التشغيل لضمان سلامة وظائفها، وبالتالي تلبي متطلبات مستوى السلامة 3 في معايير السلامة الدولية الصارمة.

حدود:

عدد القنوات: 8
نوع الإدخال: قناة واحدة، معزولة كهربائياً
نطاق جهد الإدخال: 24 فولت تيار مستمر
تيار الإدخال: 2 أمبير
زمن الاستجابة: 2 مللي ثانية
التغطية التشخيصية: 100%
تصنيف SIL: 3
زمن التبديل: حوالي 10 مللي ثانية
نقاط التشغيل

• إشارة 0: 0.35 ≤ IE ≤ 1.2 مللي أمبير
• 1signal:2.1≤IE≤6.0 mA
• انقطاع السلك: 0.28 مللي أمبير
• دائرة قصر: > 6.5 مللي أمبير

• العزل الجلفاني

حواجز ضد الأعطال الكهربائية

• تغطية تشخيصية عالية

وحدة مراقبة الأعطال، لضمان التشغيل الصحيح.

• سهولة التركيب والصيانة

مصمم لسهولة التركيب والصيانة

• مدخل إشارة الأمان

يوفر 8 قنوات مستقلة لاستقبال إشارات الإدخال الرقمية من أجهزة الاستشعار المتعلقة بالسلامة (مثل أزرار التوقف في حالات الطوارئ، ومفاتيح الحد، وما إلى ذلك).

• مراقبة الدوائر

يراقب دوائر الإدخال بحثًا عن الدوائر المفتوحة والدوائر القصيرة. عند اكتشاف أي خلل في الدائرة، يقوم الموديول بالإبلاغ عن العطل فورًا لمنع معالجة الإشارات الخاطئة.

• تغطية تشخيصية عالية

تقوم الوحدة تلقائيًا بإجراء اختبارات تشخيصية متنوعة أثناء التشغيل، مثل اختبارات قدرة التبديل واختبارات التداخل بين دوائر الإدخال، لضمان الأداء السليم والتغطية التشخيصية العالية.

• الامتثال لمعايير السلامة

تفي الوحدة بمتطلبات مستوى السلامة SIL 3/Cat.4، مما يجعلها خيارًا مثاليًا لبناء أنظمة السلامة عالية الموثوقية (SIS).

• مؤشرات حالة LED

تحتوي اللوحة الأمامية للوحدة عادةً على مؤشرات LED لعرض حالة الإشارة لكل قناة وحالة تشغيل الوحدة، مما يسهل التشخيص السريع من قبل الموظفين الموجودين في الموقع.

رابط ورقة البيانات:

وحدة إدخال متعلقة بالسلامة من ABB ذات 8 قنوات F 3237 (ملف PDF) ورقة البيانات
