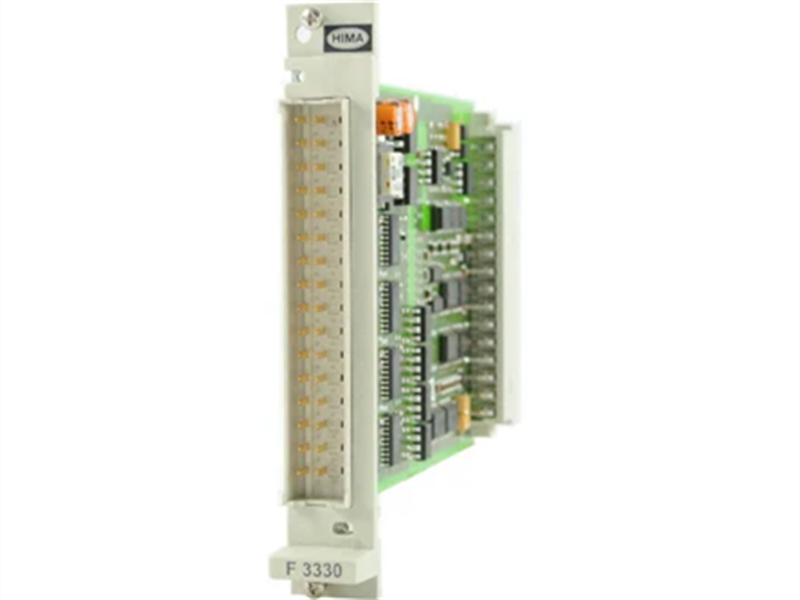

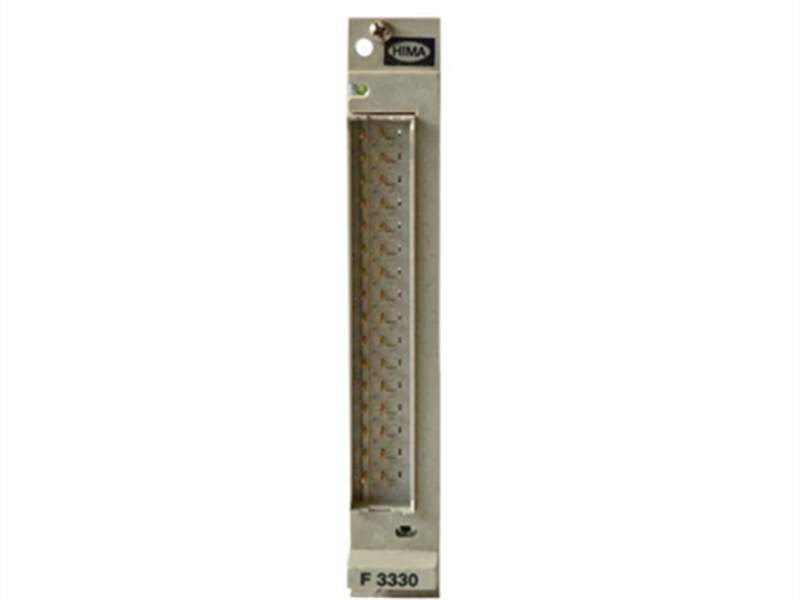

وحدة إخراج HIMA ذات 8 قنوات F3330

وحدة HIMA F3330 هي وحدة ذات 8 مخارج مصممة لتطبيقات السلامة، وتتميز بموثوقية عالية وتعدد استخدامات. توفر هذه الوحدة تحكمًا قويًا وموثوقًا في المخارج للأحمال المقاومة أو الحثية، وتدمج وظائف إيقاف التشغيل الآمن والعزل لضمان أعلى مستويات السلامة التشغيلية. كما تقوم بتحويل الإشارات الرقمية من نظام التحكم إلى إشارات تحكم للأجهزة الخارجية مثل الصمامات والمرحلات ومحركات التشغيل، مما يتيح التحكم الدقيق في مختلف العمليات الصناعية.

لا يتطلب مصدر الطاقة 5 فولت تيار مستمر الخاص بجهاز F3330 أسلاكًا منفصلة، حيث أنه مُثبّت كجزء من الحامل الفرعي. يتم توفير مصدر الطاقة 5 فولت تيار مستمر الخاص بجهاز F3330 بواسطة وحدة تزويد طاقة ساعة 24 فولت/5 فولت تيار مستمر تحمل الرمز F7130A. تتطلب وحدة المعالجة المركزية، ووحدة التحكم في الواجهة، وسجلات بيانات وحدة الإدخال/الإخراج مصدر طاقة 5 فولت تيار مستمر. تراقب الوحدة المركزية جهد خرج 5 فولت تيار مستمر لوحدة الطاقة (التي تُغذي وحدة المعالجة المركزية، ووحدة الإدخال/الإخراج، والواجهات) لاكتشاف أي انخفاض في الجهد أو أعطال.

في حال تعطل وحدة الطاقة F3330، يُرسل نظام التشغيل هذه المعلومة إلى برنامج المستخدم عبر متغيرات النظام. عند انقطاع مصدر طاقة النظام 5 فولت تيار مستمر، يتم تخزين إشارة الساعة وذاكرة الوصول العشوائي الثابتة (SRAM) في الوحدة المركزية بواسطة بطارية الليثيوم الموجودة عليها.

حدود:

جهد الإدخال: 24 فولت تيار مستمر.
نطاق درجة حرارة التشغيل: من -40 درجة مئوية إلى +70 درجة مئوية.
واجهة الاتصال: إيثرنت، RS485.
عدد قنوات الإخراج: 8.
تيار الخرج: 2 أمبير كحد أقصى لكل قناة.
تصنيف الحماية: IP67.
أقصى انخفاض في الجهد الداخلي: 2 فولت عند حمل 500 مللي أمبير؛
مقاومة الخط المسموح بها (الداخل + الخارج): 11 أوم كحد أقصى
فصل الدائرة عند انخفاض الجهد: عند 16 فولت
متطلبات المساحة: 4TE
بيانات التشغيل:

• 5 فولت تيار مستمر = 110 مللي أمبير
• 24 فولت تيار مستمر = 180 مللي أمبير في الحمل الإضافي.

سمات:

• موثوقية عالية

تستخدم مواد عالية الجودة وعمليات تصنيع متطورة لضمان التشغيل المستقر في البيئات الصناعية القاسية.

• تعدد الاستخدامات

يدعم أنواعًا مختلفة من الأحمال، مثل المرحلات والصمامات ومحركات التشغيل.

• القدرات التشخيصية

تسهل وظائف التشخيص المدمجة عملية استكشاف الأعطال والصيانة.

• ميزات السلامة

يتوافق مع معايير IEC 61508، ويحقق مستوى سلامة SIL 3.

رابط ورقة البيانات:
