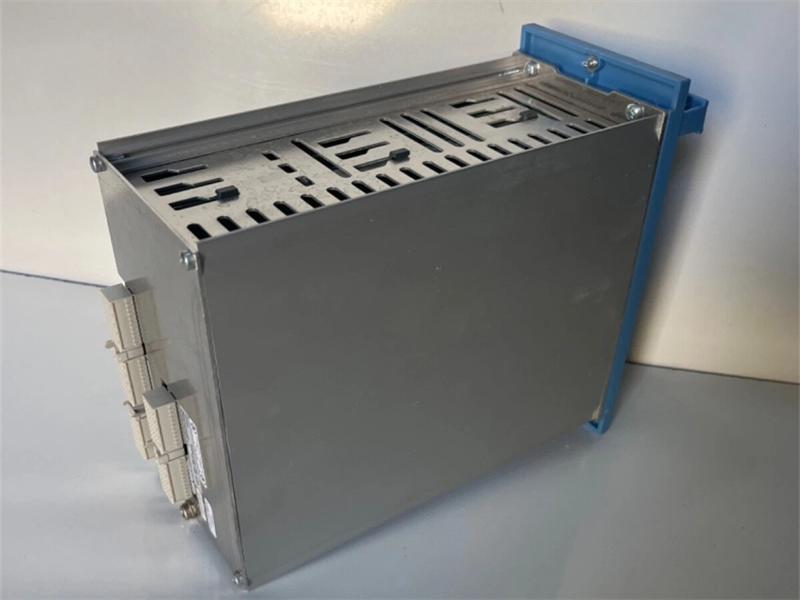

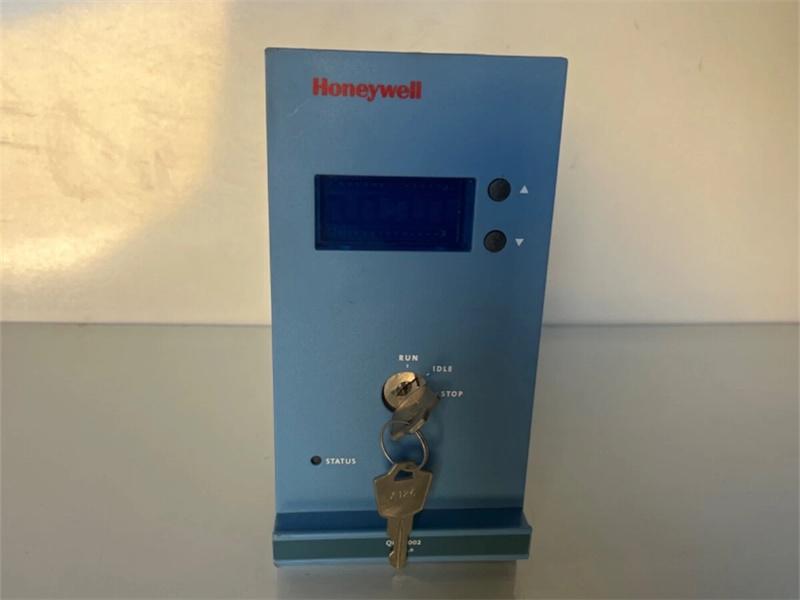

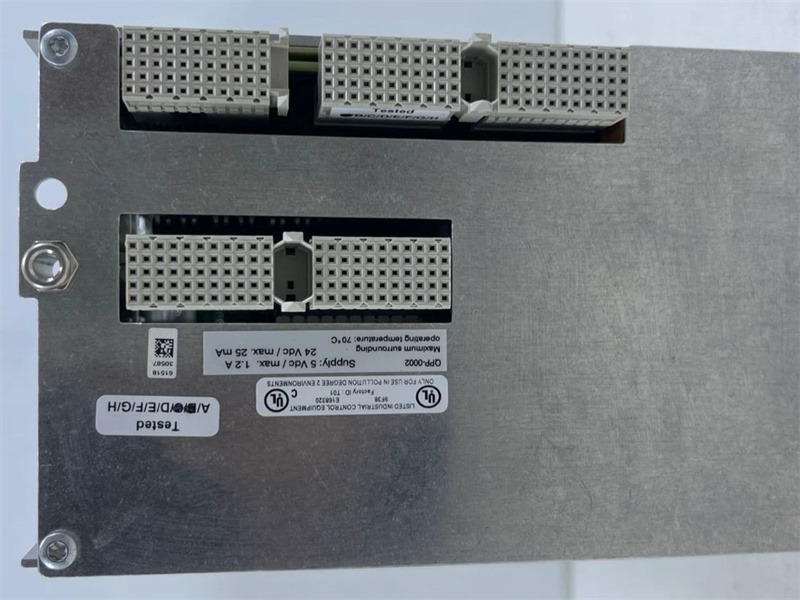

معالج هانيويل رباعي FC-QPP-0002 FC-USI-0002 FC-DCOM-232/485

وصف:

حزمة المعالج الرباعي ( كيو بي بي-0002 ) هي وحدة المعالجة من الجيل الثاني (الأداء المعزز) لبرنامج Safety Manager وتوجد في هيكل وحدة التحكم (انظر القسم CPCHAS-0001 أو CPCHAS-0002 أو CPCHAS-0003).

ال كيو بي بي-0002 متوافق مع الإصدارات السابقة، وهو قطعة غيار فردية لـ كيو بي بي-0001 ، عند تثبيته في Safety Managers الذي يعمل بنظام التشغيل R121 أو أعلى.
تحتوي وحدة التحكم غير المكررة على وحدة واحدة كيو بي بي-0002 الوحدة النمطية، تحتوي وحدة التحكم الزائدة على اثنين QPP0002 وحدات.
يتم تحديد فتحة مجموعات المعالج الرباعية داخل هيكل وحدة التحكم مسبقًا (راجع موقع وحدات معالج التحكم).
حزمة المعالج الرباعي ( كيو بي بي-0002 ) هو جوهر إدارة السلامة. فهو يتحكم في جميع عمليات النظام. كيو بي بي-0002 تقرأ الوحدة إشارات الإدخال/الإخراج وتُنفّذ ملف وحدة التحكم كما أنشأه المستخدم في مخططات المنطق الوظيفية الرسومية (FLDs). ثم تُنقل نتائج ملف وحدة التحكم إلى واجهات الإخراج. في تكوينات إدارة السلامة مع وحدة تحكم احتياطية، يتم استخدام وحدتي التحكم كيو بي بي-0002 تُزامن الوحدات عملياتها عبر رابط اتصال احتياطي مخصص بين معالجي التحكم. يُجرى اختبار مستمر لأجهزة إدارة السلامة بواسطة كيو بي بي-0002 تضمن الوحدة التحكم الآمن في العملية بالإضافة إلى التشخيص الشامل للنظام ومعدات العملية.
ال كيو بي بي-0002 تحتوي الوحدة على معالجين ومجموعتي ذاكرة. تُقارن مُقارنات بيانات الأجهزة كل عملية قراءة وكتابة للمعالجات، وتُشغّل جهاز المراقبة في حال اكتشاف أي اختلاف في البيانات. تُمكّن أجهزة الاختبار الإضافية من إجراء اختبار كامل لوحدة QPP-0002 لتحقيق تغطية تشخيصية أعلى من 99%. هذا يسمح بـ كيو بي بي-0002 وحدة لتشغيل تطبيقات تصل إلى SIL3 دون قيود زمنية. تُنتج تكوينات وحدة التحكم الاحتياطية بنية تصويت ثنائية الأبعاد.
تفاصيل:
· معالجان يعملان بشكل متزامن
· ذاكرة فلاش للنظام وبرامج التطبيق
· ذاكرة فلاش للنسخ الاحتياطي للنظام وبرامج التطبيق
· ذاكرة الوصول العشوائي (RAM) مع بطارية احتياطية (توجد البطارية في BKM-0001)
· رابط اتصال زائد مع معالج التحكم الآخر
· ذاكرة الوصول العشوائي (RAM) لبيانات رابط الاتصال الزائدة
· مقارنات البيانات للمعالجات وذاكرتها
· تبادل البيانات مع وحدات الاتصال الخاصة بها
· مراقبة الحد الأدنى والحد الأقصى لوقت التنفيذ
· معالج أخطاء الذاكرة
· وظيفة 1oo2D
· مراقبة 24 فولت و 5 فولت
· مدخل إيقاف التشغيل في حالات الطوارئ (24 فولت)
· مخرجان (للإدخال والإخراج غير المكرر أو المكرر)
الأسئلة الشائعة:
1. ما هو النموذج البديل لـ FC-QPP-0002؟
FC-USI-0003
2. ما هو تصنيف IP؟
IP65 (مقاوم للغبار والماء) هو أمر شائع.
3. كيف يمكنني تفسير رموز الخطأ أو مؤشرات LED؟
قد يشير الضوء الأحمر الثابت/الوامض إلى انقطاع التيار الكهربائي أو عطل في المستشعر.
راجع جدول رموز الأخطاء في الدليل لاستكشاف الأخطاء وإصلاحها.
