التصنيع
|
شركة ABB |
|
نموذج
|
G122-824-002
|
| رقم القطعة |
G122-824-002
|
| الكتالوج | قطع غيار |
| وصف |

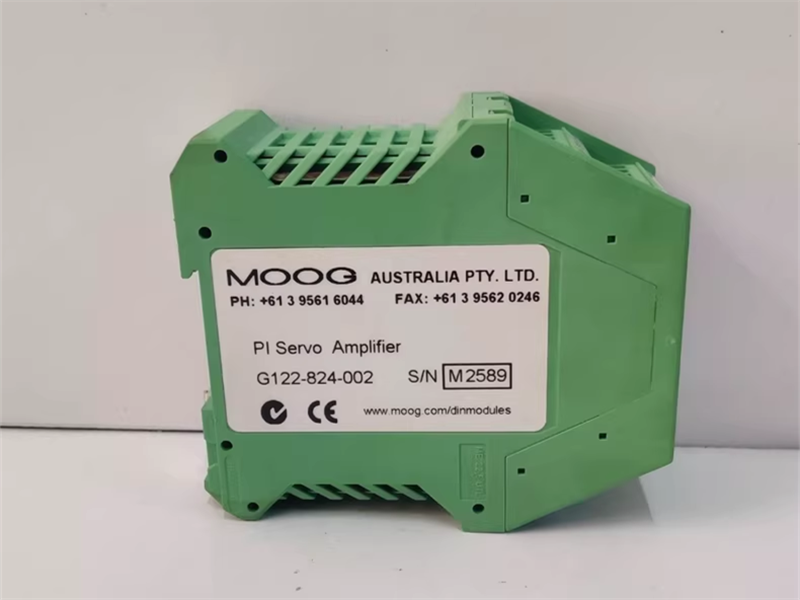

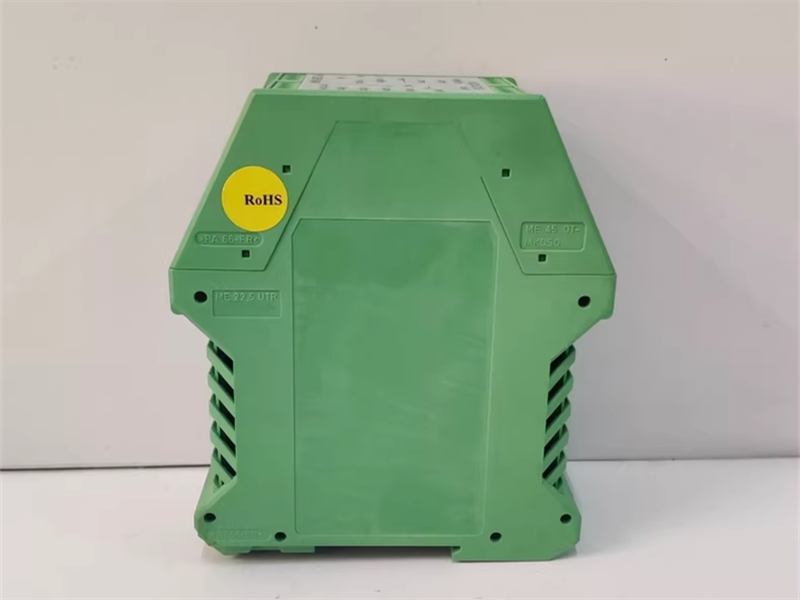

مضخم سيرفو PI
|
| أصل | أستراليا |
| رمز النظام المنسق |
85371098
|
| الأبعاد |
10*11*4.5 (سم)
|
| وزن | 0.18 كجم |
وصف:
يُستخدم مُضخّم G122-824 PI المؤازر في تطبيقات الحلقة المغلقة التي تتطلب مُضخّمًا تناسبيًا و/أو تكامليًا. تُمكّن مفاتيح الاختيار داخل المُضخّم من تحديد التناسبي أو التكاملي أو كليهما. كما يُمكن اختيار العديد من خصائص المُضخّم باستخدام هذه المفاتيح الداخلية، مما يُتيح استخدام مُضخّم واحد في تطبيقات مُتعددة.
إن خيارات التكوين المقدمة هي نتيجة سنوات عديدة من الخبرة في تصميم وتشغيل أنظمة الحلقة المغلقة.
يستخدم مضخم المؤازرة الإلكترونيات التناظرية. يستقبل ثلاث إشارات دخل، اثنتان أحاديتان الطرف وواحدة تفاضلية. تُجمع هذه الإشارات لإنتاج إشارة خطأ، ثم تُضخّم تناسبياً وتُكامل أيضاً. تُبدّل الإشارتان التناسبية والتكاملية معاً وتُخرجان كتيار أو جهد لتشغيل صمام مؤازر.

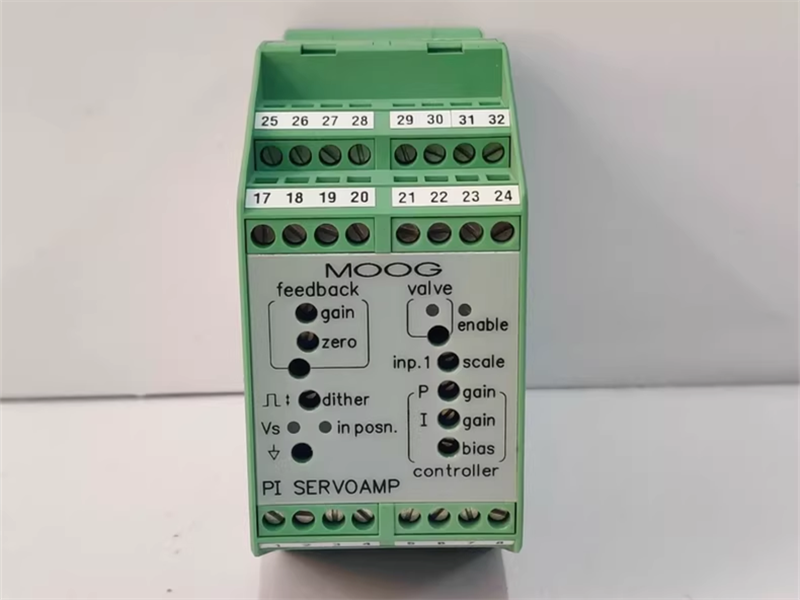

تتيح مقاومات الضبط الأمامية ومؤشرات LED ونقاط الاختبار إعدادًا سريعًا وسهلاً وتساعد في تشخيص الأعطال. يأتي مضخم المؤازرة في علبة تثبيت صغيرة الحجم على سكة DIN ويتطلب مصدر طاقة +24 فولت.
سمات
- التحكم P أو I أو P&I
- لوحة أمامية سهلة الاستخدام مزودة بمؤشرات LED ونقاط اختبار
- مدخلان أحاديان الطرف، أحدهما قابل للتوسيع
- مدخل تفاضلي مع صفر وكسب
- مخرج إثارة محول التغذية الراجعة
- مصطلح مشتق اختياري للتغذية الراجعة
- مخرج "في الموضع"
- التردد
- تمكين الإدخال
- هيكل سكة DIN صغير الحجم
- علامة CE
| غرض | المواصفات الرئيسية |
|---|---|
| وضع التحكم | P أو I أو P و I (قابلة للاختيار داخليًا) |
| إشارات الإدخال | مدخلان أحاديان الطرف ومدخل تغذية راجعة تفاضلي واحد |
| نوع التقييم | ±10 فولت أو 4-20 مللي أمبير، قابلة للاختيار بواسطة مفتاح |
| نوع الإخراج | خرج الجهد أو التيار، قابل للاختيار |
| نطاق الإخراج | ±10 فولت أو حتى ±50 مللي أمبير |
| أقصى إنتاج | حتى ±100 مللي أمبير (اختيار التيار المدمج) |
| ضبط الكسب | يمكن ضبط المكاسب النسبية والتكاملية بشكل مستقل |
| وظيفة التمويه | خاصية التذبذب المدمجة بتردد 200 هرتز، قابلة للتشغيل/الإيقاف |
| تفعيل الوظيفة | مدخل تمكين خارجي بجهد 24 فولت |
| مزود الطاقة | 24 فولت تيار مستمر (نطاق التشغيل 22-28 فولت) |
| التركيب | سكة DIN |
| درجة حرارة التشغيل | من 0 إلى +40 درجة مئوية |
| امتثال | علامة CE |
الأسئلة الشائعة (FAQ)
س1: ما أنواع إشارات الإدخال التي يقبلها المضخم؟
يستقبل مضخم المؤازرة مدخلين أحاديي الطرف ومدخل تغذية راجعة تفاضلي واحد. يمكن ضبط أحد المدخلين أحاديي الطرف، بينما يدعم مدخل التغذية الراجعة إشارات ±10 فولت أو 4-20 مللي أمبير، ويمكن اختيارها عبر مفاتيح داخلية.
س2: هل يمكن استخدام الدوال التناسبية والتكاملية بشكل مستقل؟
نعم. يسمح المضخم بالتحكم النسبي فقط، أو التكاملي فقط، أو التحكم المشترك بين النسبي والتكاملي. يتم اختيار نمط التحكم داخليًا، مما يوفر مرونة لاستراتيجيات تحكم مختلفة.
س3: هل تتوفر إمكانية التحكم في المشتقات (D)؟
يمكن تطبيق دالة التغذية الراجعة للمشتق (السرعة) باستخدام مقاومة قابلة للتوصيل ومكثف ثابت. يُستخدم هذا الخيار عادةً لتحسين الاستجابة الديناميكية في تطبيقات محددة.
س4: ما هي تنسيقات الإخراج المدعومة؟
يمكن ضبط مرحلة الإخراج إما لإخراج جهد (±10 فولت) أو لإخراج تيار. تتوفر نطاقات تيار متعددة، مما يسمح للمضخم بتشغيل مجموعة واسعة من صمامات المؤازرة مباشرةً.
س5: كيف يتم تطبيق تقنية التمويه ولماذا يتم استخدامها؟
يحتوي المضخم على مذبذب داخلي ثابت التردد بتردد 200 هرتز. يمكن تفعيل أو تعطيل خاصية التذبذب عبر مفتاح، وتُستخدم هذه الخاصية لتقليل احتكاك الصمامات وتحسين الأداء عند السرعات المنخفضة.
س6: هل يوفر المضخم الإثارة لمحولات التغذية الراجعة؟
نعم. يتم توفير خرج إثارة منظم +10 فولت لمحولات التغذية الراجعة، مما يبسط توصيلات النظام ويقلل الحاجة إلى مصادر الطاقة الخارجية.
رابط ورقة البيانات:
G122-824-002 مضخم سيرفو Moog PI (ملف PDF)
ورقة البيانات
