صناعة |
اهتزاز |
|
نموذج |
جي إس آي127 |
| رقم البطاقة الشخصية |
244-127-000-017 |
|
فهرس |
لا شيء |
|
وصف |
وحدة الفصل الجلفانية |
| أصل |
سويسرا |
| رمز النظام المنسق |
85389091 |
| البعد |
30*23*8 (سم) |
| وزن | 0.2 كجم |
وصف:

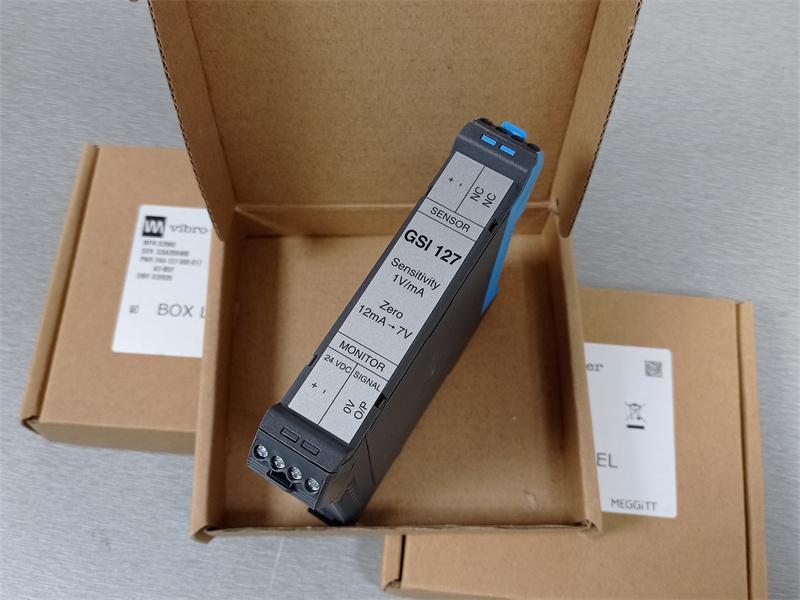

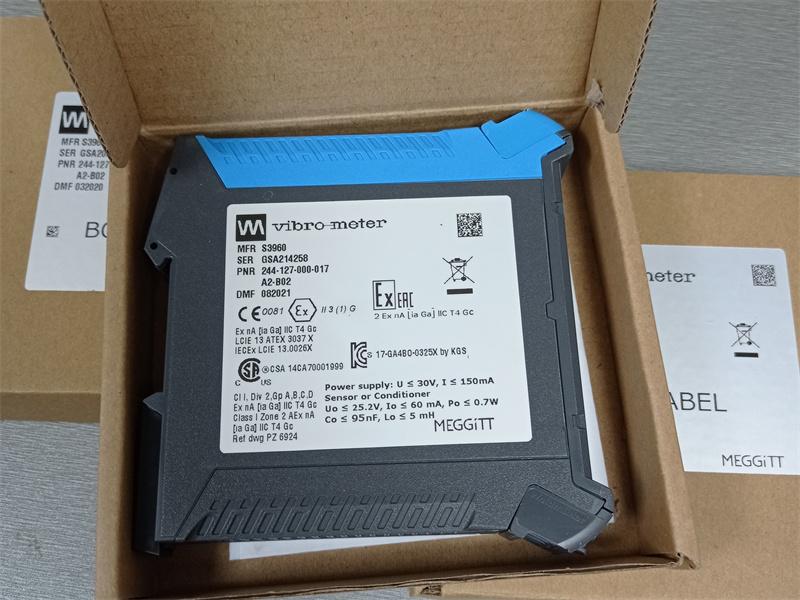

GSI127 عبارة عن وحدة فصل كلفانية من
خط إنتاج مقياس الاهتزاز الخاص بشركة Meggitt. إنه مصمم
للتشغيل مع مكيفات الإشارة
ومضخمات الشحن والإلكترونيات (المرفقة أو
المدمجة) التي تستخدمها سلاسل قياس الاهتزاز المختلفة
و/أو أجهزة الاستشعار.
تشتمل الأجهزة المتوافقة على
مكيفات إشارة IPC707 (مضخمات الشحن) التي تستخدمها
مقاييس التسارع الكهرضغطية CAxxx وأجهزة استشعار الضغط الديناميكي CPxxx
(ومكيفات إشارة IPC704 الأقدم
أيضًا)، ومكيفات إشارة IQS9xx
التي تستخدمها مستشعرات القرب TQ9xx (ومكيفات
إشارة IQS4xx الأقدم أيضًا)، والملحقات المرفقة أو
الإلكترونيات المتكاملة التي تستخدمها
مقاييس التسارع الكهرضغطية CExxx، والإلكترونيات المتكاملة
التي يستخدمها مستشعر السرعة VE210.
يتوافق GSI127 أيضًا مع مستشعرات الاهتزاز القياسية الصناعية IEPE
(الإلكترونيات المتكاملة بيزو الكهربائية)
، أي
الإلكترونيات المتكاملة التي تستخدمها مستشعرات إخراج الجهد المستمر
مثل CE620 وPV660 (وأجهزة
الاستشعار الأقدم CE680 وCE110I وPV102 أيضًا).
وحدة الفصل الجلفاني GSI127 هي
وحدة متعددة الاستخدامات يمكن استخدامها لنقل
إشارات التيار المتردد عالية التردد عبر مسافات طويلة في
سلاسل القياس باستخدام
نقل إشارة التيار أو كوحدة حاجز أمان في سلاسل القياس باستخدام نقل
إشارة الجهد .
بشكل عام، يمكن استخدامه
لتزويد أي نظام إلكتروني (جانب المستشعر) باستهلاك
يصل إلى 22 مللي أمبير.
يرفض GSI127 أيضًا كمية كبيرة من
جهد الإطار الذي يمكن أن يؤدي إلى حدوث ضوضاء في
سلسلة القياس. (جهد الإطار هو الضوضاء
الأرضية والتقاط ضوضاء التيار المتردد التي يمكن أن
تحدث بين علبة المستشعر (أرضية الاستشعار)
ونظام المراقبة (الأرضي الإلكتروني)).
بالإضافة إلى ذلك،
ينتج عن مصدر الطاقة الداخلي المعاد تصميمه إشارة خرج عائمة، مما يلغي
الحاجة إلى مصدر طاقة خارجي إضافي
مثل APF19x.
تم اعتماد GSI127 ليتم تثبيته في
منطقة Ex Zone 2 (nA) عند توفير
سلاسل القياس المثبتة في بيئات Ex حتى
المنطقة 0 ([ia]). تلغي الوحدة أيضًا الحاجة إلى
حواجز زينر خارجية إضافية في
تطبيقات السلامة الجوهرية (Ex i).
يتميز مبيت GSI127
بموصلات طرفية لولبية قابلة للإزالة يمكن فصلها عن
الجسم الرئيسي للمبيت لتبسيط عملية التثبيت
والتركيب. كما أنه يتميز
بمحول تثبيت DIN-rail الذي يسمح بتركيبه مباشرة على
السكك الحديدية الدين.
منتج جديد ومنشأ في المخزون
مع ضمان لمدة سنة واحدة
نأمل أن يستفسر أي شخص منا، الرجاء النقر فوق sales6@nseauto.com
1. خفض تكاليف الدعم الخاصة بك
2، توفير التوافر المستمر لقطع غيار الأتمتة
الكمية المتاحة: 1
الضمان: 12 شهرًا.
المهلة الزمنية: 1-2 أيام عمل.
شروط الدفع: T/T وويسترن يونيون.
شركاء البريد السريع: DHL، UPS، TNT، FedEx وEMS.
المواصفات الفنية والأدلة وأوراق البيانات
تحديد:
مصدر الطاقة (إلى GSI127)
نطاق جهد الإدخال
:
18 إلى 30 فولت
تيار مستمر الاستهلاك الحالي (مع مصدر اسمي 24 فولت تيار مستمر)
• لا يوجد حمل على جانب المستشعر
:
≥80 مللي أمبير
• حمل 20 مللي أمبير على جانب المستشعر
:
≥120 مللي أمبير
إشارة الإدخال (جانب المستشعر)
العرض
• خيارات الطلب B0x
:
20 VDC ± 1 VDC
• خيارات الطلب B21
:
8 مللي أمبير ± 0.5 مللي أمبير
المعاوقة
• خيارات الطلب B0x
:
≥30 Ω
• خيارات الطلب B21
:
≥50 كيلو أوم
النطاق الديناميكي
• خيارات الطلب B0x
:
0 إلى 20 مللي أمبير
• خيارات الطلب B21
:
0 إلى 20 VDC
حماية من الحمل الزائد
• خيارات الطلب B0x
:
26 مللي أمبير
• خيارات الطلب B21
:
22 VDC
إشارة الخرج (جانب الشاشة)
النطاق الديناميكي لجهد الخرج (مع حمل 10 كيلو أوم)
:
2 إلى 20 VDC
مقاومة الخرج
:
20 Ω ، محمي ضد الدوائر القصيرة
نسبة رفض جهد مصدر الطاقة
•10 هرتز إلى 400 هرتز
:
≥60 ديسيبل
•400 هرتز إلى 100 كيلو هرتز
:
≥30 ديسيبل
انحراف إزاحة إشارة الخرج
مع درجة الحرارة
:
≥2 مللي فولت/درجة مئوية
انحراف حساسية إشارة الخرج مع درجة الحرارة
:
≥50 جزء في المليون/درجة مئوية
الضوضاء المتبقية لإشارة خرج التيار المتردد
:
≥3.5 μVRMS/√ هرتز
