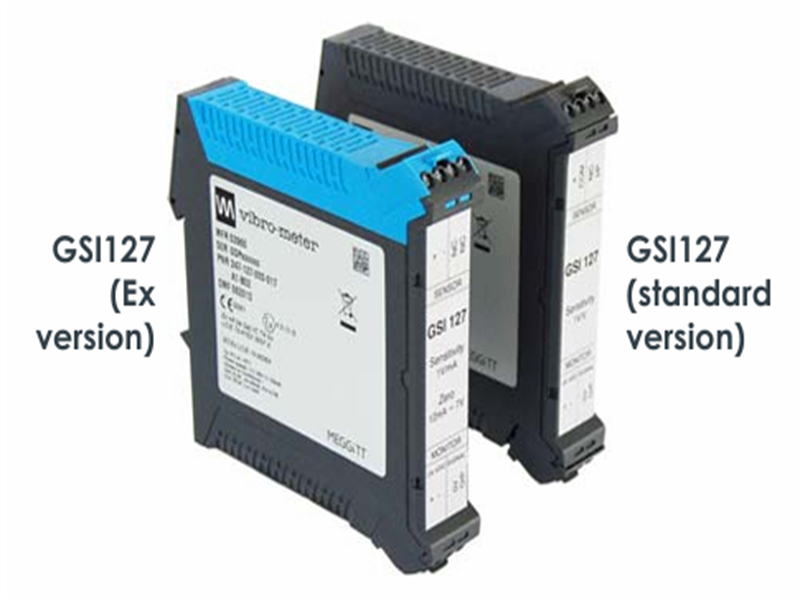

GSI127 Vibration 244-127-000-017 A2-B05 وحدة الفصل الجلفاني

موصلات طرفية لولبية قابلة للإزالة؛ تركيب على سكة DIN؛ لا حاجة إلى اتصال أرضي

رقم الصنف.:
GSI127
دفع:
T/T
سعر السوق:
$8888
أصل المنتج:
Switzerland
اللون:
Depends on material
ميناء الشحن:
Xiamen
المهلة:
5-7 days
الأسهم السلع:
10
وزن المنتج:
0.15 kg

التحقيق الآن

مقدمة المنتج

تصنيع	اهتزاز
نموذج	جي اس اي 127
رقم PN	244-127-000-017 A2-B05
الكتالوج	لا شيء
وصف	وحدة الفصل الجلفاني
أصل	سويسرا
رمز النظام المنسق	85389091
البعد	12122.5 (سم)
وزن	0.15 كجم

وصف:

GSI127 وحدة فصل جلفانية من خط إنتاج أجهزة قياس الاهتزاز من شركة Meggitt. صُممت هذه الوحدة للعمل مع مُكيفات الإشارة، ومُضخِّمات الشحن، والإلكترونيات (المُلحقة أو المُدمجة) المُستخدمة في مُختلف سلاسل قياس الاهتزاز و/أو مُستشعراتها.
تشمل الأجهزة المتوافقة مُكيفات إشارة IPC707 (مُضخِّمات الشحن) المستخدمة في مقاييس التسارع الكهرضغطية CAxxx ومستشعرات الضغط الديناميكي CPxxx (وكذلك مُكيفات إشارة IPC704 القديمة)، ومُكيفات إشارة IQS9xx المستخدمة في مستشعرات القرب TQ9xx (وكذلك مُكيفات إشارة IQS4xx القديمة)، والإلكترونيات المُدمجة أو المُتصلة المستخدمة في مقاييس التسارع الكهرضغطية CExxx، والإلكترونيات المُدمجة المستخدمة في مستشعر السرعة VE210. يتوافق GSI127 أيضًا مع مستشعرات الاهتزاز IEPE (الإلكترونيات الكهرضغطية المُتكاملة) القياسية في الصناعة، أي الإلكترونيات المُدمجة المستخدمة في مستشعرات خرج جهد التيار الثابت مثل CE620 وPV660 (وكذلك مستشعرات CE680 وCE110I وPV102 القديمة).
وحدة الفصل الجلفاني GSI127 متعددة الاستخدامات، تُستخدم لنقل إشارات التيار المتردد عالية التردد لمسافات طويلة في سلاسل القياس باستخدام نقل إشارة التيار، أو كحاجز أمان في سلاسل القياس باستخدام نقل إشارة الجهد. وبشكل عام، يمكن استخدامها لتزويد أي نظام إلكتروني (جانب المستشعر) باستهلاك يصل إلى 22 مللي أمبير.
يتخلص جهاز GSI127 أيضًا من كمية كبيرة من جهد الإطار الذي قد يُدخل ضوضاء إلى سلسلة القياس. (جهد الإطار هو ضوضاء التأريض والتقاط ضوضاء التيار المتردد التي قد تحدث بين غلاف المستشعر (أرضية المستشعر) ونظام المراقبة (الأرضية الإلكترونية). بالإضافة إلى ذلك، يُنتج مصدر الطاقة الداخلي المُعاد تصميمه إشارة خرج عائمة، مما يُغني عن الحاجة إلى مصدر طاقة خارجي إضافي مثل APF19x.

تم اعتماد GSI127 ليتم تركيبه في منطقة Ex 2 (nA) عند توفير سلاسل القياس المثبتة في بيئات Ex حتى المنطقة 0 ([ia]). كما تعمل الوحدة على التخلص من الحاجة إلى حواجز Zener خارجية إضافية في تطبيقات السلامة الجوهرية (Ex i).

يتميز غلاف GSI127 بموصلات طرفية لولبية قابلة للإزالة، يمكن فصلها عن الهيكل الرئيسي لتسهيل التركيب والتركيب. كما يتميز بمحول تركيب DIN-rail يسمح بتركيبه مباشرةً على سكة DIN.
GSI127 244-127-000-017A1-B02

رقم الطلب:

GSI127 244-127-000-017-A2-B5
GSI127 244-127-000-017-A1-B02
GSI127 244-127-000-017-A1-B02

GSI127 244-127-000-017-A2-B01

GSI127 244-127-000-017-A2-B03

GSI127 244-127-000-017-A2-B02

١. مقاييس التسارع الكهرضغطية CExxx ذات إشارة خرج التيار فقط تتطلب GSI127. على سبيل المثال، CE134 وCE281 وCE31x.
٢. عادةً ما يُستخدم مُكيّف إشارة IPCxxx أو مستشعر سرعة VE210 مع إشارة خرج تيار لنقل الإشارة لمسافات أطول. ملاحظة: بالنسبة لجهاز IPC707 بدون تشخيص، تكون إشارة خرج التيار الاسمي (DC) ١٢ مللي أمبير (→ ٧ فولت). أما بالنسبة لجهاز IPC707 مع تشخيص، تكون إشارة خرج التيار الاسمي (DC) ١٣ مللي أمبير (→ ٨ فولت). يُرجى مراجعة ورقة بيانات مُكيّف إشارة IPC707 لمزيد من المعلومات.
3. عادةً ما يتم استخدام مكيف إشارة IQSxxx بإشارة خرج حالية لنقل الإشارة عبر مسافات أطول.
4. عادةً ما يتم استخدام مكيف إشارة IPCxxx مع إشارة خرج الجهد لنقل الإشارة عبر مسافات أقصر. ملاحظة: بالنسبة لجهاز IPC707 بدون تشخيص، تكون إشارة خرج الجهد الاسمي (DC) 7 فولت. بالنسبة لجهاز IPC707 مع التشخيص، تكون إشارة خرج الجهد الاسمي (DC) 8 فولت. راجع ورقة بيانات مكيف إشارة IPC707 لمزيد من المعلومات.
5. عادةً ما يتم استخدام مُكيف إشارة IQSxxx أو مستشعر السرعة VE210 مع إشارة خرج الجهد لنقل الإشارة عبر مسافات أقصر.
6. للاستخدام مع أجهزة استشعار الاهتزاز IEPE (الإلكترونيات المتكاملة الكهربائية الضغطية) القياسية في الصناعة، أي أجهزة استشعار الجهد الناتج عن التيار الثابت مثل CE620 وPV660 (وأجهزة استشعار CE680 وCE110I وPV102 الأقدم).
