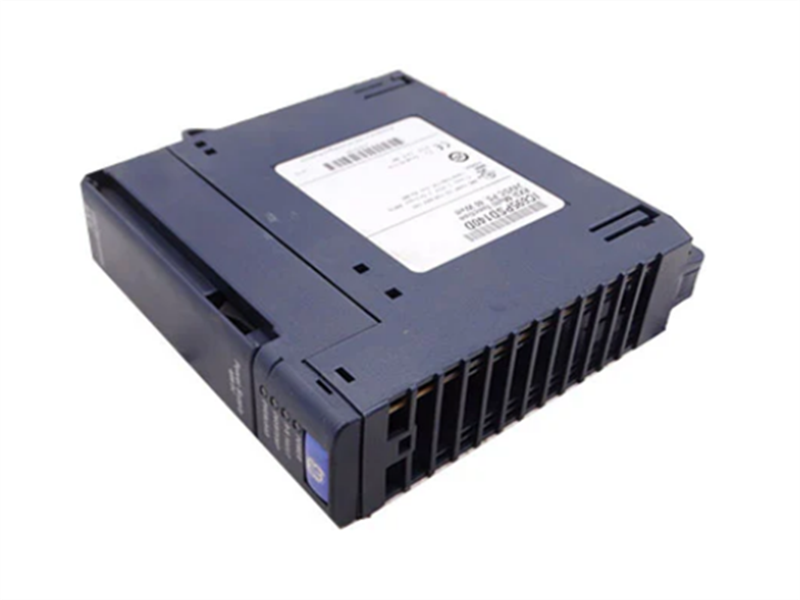

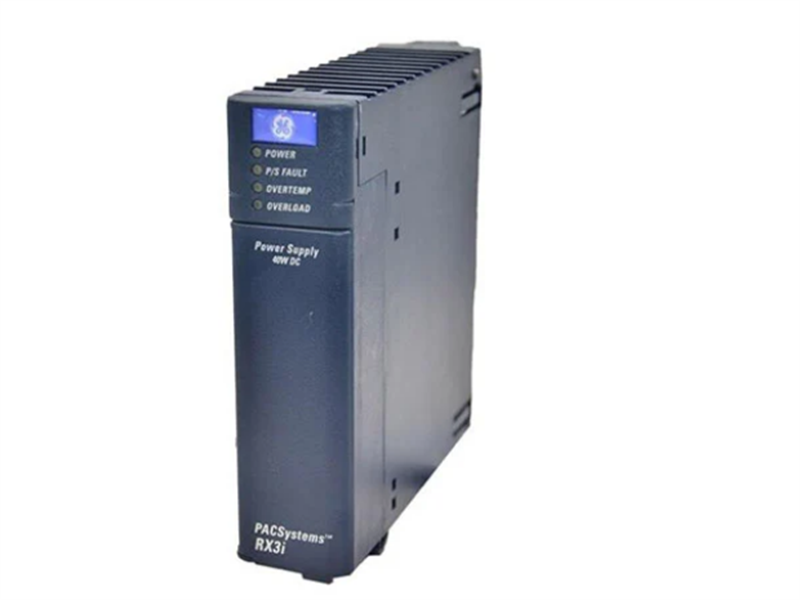

وحدة تزويد الطاقة IC695PSD140 GE بجهد 24 فولت تيار مستمر

وصف:

يُعدّ المعالج الاحتياطي IC695CRU320 من GE PACSystem RX3i مكونًا أساسيًا في وحدات التحكم الآلي القابلة للبرمجة عالية الأداء (PACs) من GE Automation. وهو وحدة معالجة مركزية احتياطية (CPU) مصممة لتطبيقات الأتمتة الصناعية التي تتطلب توافرًا وموثوقية عاليتين.

بفضل بنيته الاحتياطية، يتيح نظام GE PACSystem RX3i IC695CRU320 التبديل السلس بين أنظمة التحكم. فعند تعطل المعالج الأساسي، يتولى المعالج الاحتياطي مهام التحكم تلقائيًا، مما يقلل من وقت توقف النظام ويحسن الإنتاجية وسلامة المعدات.

يتميز المعالج IC695CRU320 بقدرات معالجة قوية، وسعة ذاكرة كبيرة، وواجهات اتصال غنية لتلبية احتياجات تطبيقات التحكم الصناعية المعقدة المختلفة.

تتميز وحدة المعالجة المركزية IC695CRU320 بمنفذي تسلسل مستقلين ومعالج Intel Celeron-M. وهي مزودة بذاكرة فلاش غير متطايرة سعتها 64 ميجابايت، بالإضافة إلى ذاكرة وصول عشوائي (RAM) سعتها 64 ميجابايت تعمل ببطارية. كما تدعم التوسعة المحلية والبعيدة في الرفوف. تستخدم هذه الوحدة تصميم لوحة خلفية تسلسلية، وهي متوافقة مع وحدات التوسعة في سلسلة منتجات الإدخال/الإخراج 90-30 (ولكنها غير متوافقة مع الحواسيب المركزية). تستخدم IC695CRU320 برنامج Proficy Machine Edition، وهو بيئة تطوير مشتركة بين جميع وحدات تحكم GE Fanuc. صُمم Proficy Machine Edition لإنشاء وتشغيل وتشخيص واجهات المستخدم، وتطبيقات التحكم في الحركة، وتطبيقات التحكم الأخرى.

حدود:

الجهد المقنن: 24 فولت تيار مستمر
نطاق جهد الإدخال: من 18 إلى 30 فولت تيار مستمر
طاقة الإدخال: 60 واط كحد أقصى عند الحمل الكامل
طاقة الخرج

• 40 واط كحد أقصى إجمالي لكلا المخرجين.
• 5.1 فولت تيار مستمر = 30 واط كحد أقصى
• 3.3 فولت تيار مستمر = 30 واط كحد أقصى
• تعتمد أقصى قدرة خرج على درجة الحرارة المحيطة، كما هو موضح في الشكل.

• 5.1 فولت تيار مستمر: من 5.0 فولت تيار مستمر إلى 5.25 فولت تيار مستمر (القيمة الاسمية 5.1 فولت تيار مستمر)
• 3.3 فولت تيار مستمر: من 3.2 فولت تيار مستمر إلى 3.465 فولت تيار مستمر (القيمة الاسمية 3.3 فولت تيار مستمر)

• 5.1 فولت تيار مستمر: من 0 إلى 6 أمبير
• 3.3 فولت تيار مستمر: من 0 إلى 9 أمبير

سمات:

• وحدة متعددة الأغراض

مناسب لتطبيقات التكرار وموازنة الأحمال

• منافذ الإخراج

يحتوي على ثلاثة منافذ إخراج تيار مستمر 5.1 فولت، ومنفذ إخراج مرحل تيار مستمر 24 فولت، ومنفذ إخراج تيار مستمر 3.3 فولت للاستخدام الداخلي. جميع المنافذ متوافقة مع وحدات RX3i.

• التركيب

يُركّب على اللوحة الخلفية العالمية RX3i PACSystems، ويشغل فتحة واحدة. يمكن دمجه مع ما يصل إلى ثلاث وحدات إضافية.

• مؤشرات LED

مزود بمؤشرات LED لتحديث معلومات الحالة وتوفير معلومات عن حالة تشغيل مصدر الطاقة.

• نطاق الجهد

نطاق جهد الإدخال من 18 إلى 30 فولت تيار مستمر، والجهد المقنن 24 فولت تيار مستمر.

• طاقة الخرج

أقصى قدرة خرج تبلغ 40 واط عبر منافذ الإخراج الثلاثة.

رابط ورقة البيانات:

وحدة تزويد الطاقة IC695PSD140 GE بجهد 24 فولت تيار مستمر ملف PDF ورقة البيانات
