محول انخفاض الجهد IOC4T 200-560-900-052 للاهتزاز

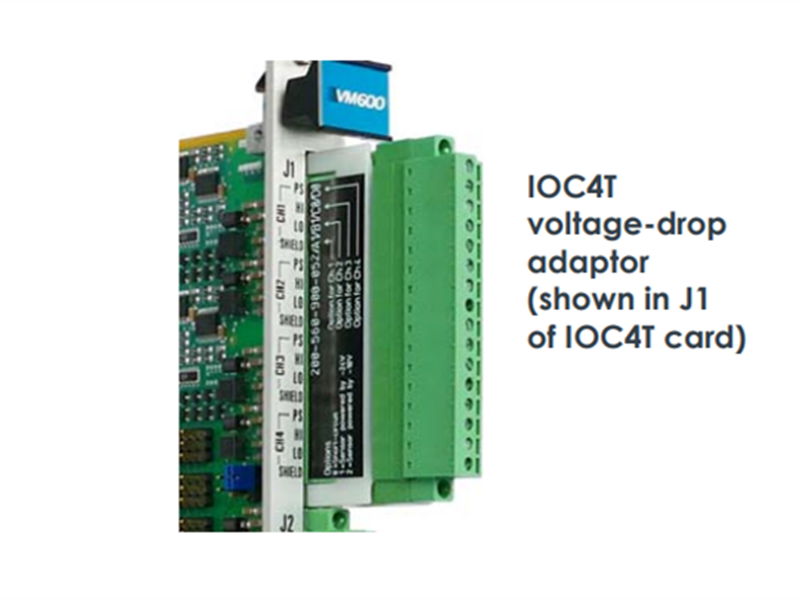

محول انخفاض الجهد IOC4T 200-560-900-052 (موضح في J1 من بطاقة IOC4T)

رقم الصنف.:
200-560-900-052
دفع:
T/T
سعر السوق:
$2150
أصل المنتج:
Switzerland
ميناء الشحن:
Xiamen
المهلة:
5-7 days
الأسهم السلع:
12
وزن المنتج:
0.4 kg

التحقيق الآن

مقدمة المنتج

التصنيع	اهتزاز
نموذج	IOC4T
رقم القطعة	200-560-900-052
الكتالوج	لا شيء
وصف	محول انخفاض الجهد
أصل	سويسرا
رمز النظام المنسق	85389091
الأبعاد	0.720.350.12 (سم)
وزن	0.1 كجم

وصف:

تم تصميم محول انخفاض الجهد IOC4T للاستخدام مع أزواج بطاقات MPC4/IOC4T في سلسلة VM600 لأنظمة حماية الآلات وأنظمة مراقبة الحالة والأداء، من خط إنتاج مقياس الاهتزاز من Meggitt.

تتضمن بطاقة MPC4/IOC4T مصدر طاقة للمستشعر لكل قناة (أربع قنوات ديناميكية وقناة مرجعية للسرعة/الطور) والتي يمكنها توفير خرج إما −27.2 فولت تيار مستمر، أو +27.2 فولت تيار مستمر، أو +15 فولت تيار مستمر، أو +6.16 مللي أمبير، عند تمكينها.

يمكن تكوين خرج مصدر طاقة المستشعر (PS) هذا بشكل فردي لكل قناة من خلال البرامج لدعم أوسع نطاق ممكن من أجهزة استشعار ومكيفات مقياس الاهتزاز، بما في ذلك تلك التي تحتوي على إشارات معدلة التيار.

يمكن استخدام وحدة تزويد الطاقة الخاصة بمستشعر MPC4/IOC4T لتزويد الأجهزة العامة (غير أجهزة قياس الاهتزازات) بالطاقة. مع ذلك، فإن بعض منتجات حماية الآلات الشائعة، بما في ذلك منتجات Bently Nevada™، غير متوافقة مباشرةً مع مخارج وحدة تزويد الطاقة الافتراضية.

الميزات والفوائد الرئيسية

• من خط إنتاج مقياس الاهتزاز®
• محول انخفاض الجهد:
مدخلات -27 فولت إلى مخرجات -24 فولت،
مدخلات -27 فولت إلى مخارج -18 فولت و/أو توصيلات مباشرة
• مصمم للعمل مع أزواج بطاقات MPC4/IOC4T
• يتم إدخالها مباشرة في موصلات طرفية لولبية J1 و/أو J2 لبطاقة IOC4T

التطبيقات

• حماية الآلات و/أو مراقبة الحالة الأساسية
• يقلل من الدوائر والأسلاك الخارجية عند استخدام بطاقة IOC4T لتزويد أجهزة الاستشعار / سلاسل القياس التابعة لجهات خارجية (الواجهات الأمامية) بالطاقة.

رقم الطلب (PNR):

200-560-900-0xx
	أ	خيار القناة 1
	ب	خيار القناة 2
	ج	خيار القناة 3
	د	خيار القناة الرابعة

خيارات انخفاض الجهد لكل قناة هي:
0 للتوصيل المباشر (الدائرة القصيرة). يمكن ضبط خرج مصدر طاقة مستشعر MPC4 (PS) على -27.2 فولت تيار مستمر، أو +27.2 فولت تيار مستمر، أو +15 فولت تيار مستمر، أو +6.16 مللي أمبير حسب متطلبات المستشعر المرفق، أو مُكيّف الإشارة، أو الدوائر الأخرى.
1. للحصول على خرج بجهد -24 فولت تيار مستمر، يجب ضبط خرج مصدر طاقة مستشعر MPC4 (PS) على -27.2 فولت تيار مستمر.
2. للحصول على خرج بجهد -18 فولت تيار مستمر، يجب ضبط خرج مصدر طاقة مستشعر MPC4 (PS) على -27.2 فولت تيار مستمر.

ملحوظات
بما أن زوج بطاقات MPC4/IOC4T يمكنه قبول مجموعة واسعة من أجهزة الاستشعار / سلاسل القياس المختلفة، فيجب طلب محول انخفاض الجهد IOC4T باستخدام PNR (رقم الطلب أعلاه) مع خيارات تحدد انخفاض الجهد المطلوب لكل قناة محول فردية في تطبيق معين.

على سبيل المثال:
• يتطلب محول انخفاض الجهد للاستخدام مع القنوات الديناميكية (الموصل J1 على IOC4T) خيارًا لكل مدخل ديناميكي، أي خيارات للقنوات من 1 إلى 4.
• يتطلب محول انخفاض الجهد للاستخدام مع قنوات مرجع السرعة/الطور (الموصل J2 على IOC4T) خيارًا لكل مدخل مرجع السرعة/الطور، أي خيارات للقناتين 1 و2 ولكن مع تحديد الخيار 0 للقناتين 3 و4.
يتم تزويد محول انخفاض الجهد IOC4T بأداة مفك ألين (سداسي) ذات طرف كروي مناسب لمسامير التثبيت التي يجب استخدامها لتأمين المحول في موصلات طرفية لولبية J1 و/أو J2 لبطاقة IOC4T.

المنتجات ذات الصلة

محول اقتران سعوي IOC4T	محول اقتران سعوي VM600 IOC4T	راجع ورقة البيانات ذات الصلة
MPC4 و IOC4T	زوج بطاقات حماية الآلات VM600	200-510-SSS-1Hh و 200-560-000-1Hh
