زوج بطاقة مراقبة تناظرية IOC8T Vibration 200-580-000-1Hh

وصف:

بطاقة AMC8

AMC8 هي بطاقة مراقبة تناظرية مصممة للاستخدام مع أنظمة VM600 المثبتة على الرفوف لتطبيقات مراقبة وحماية الآلات، من سلسلة منتجات Vibro-Meter® من Meggitt. هذه البطاقة متعددة الاستخدامات قادرة على قياس ومراقبة ما يصل إلى ثمانية مدخلات إشارة تناظرية في وقت واحد.

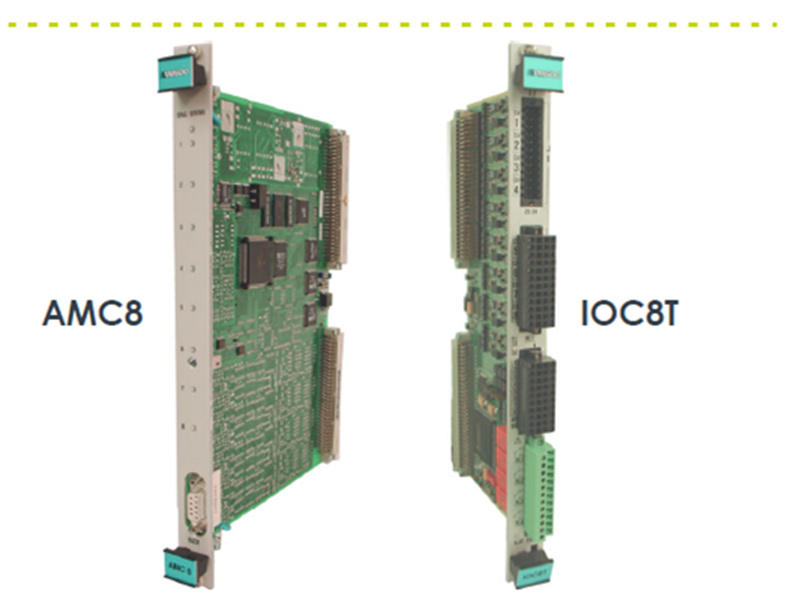

تتوفر بطاقة AMC8 في نسختين: نسخة "قياسية" ونسخة "دوائر منفصلة"، وكلاهما يعمل كزوج من البطاقات باستخدام بطاقة إدخال/إخراج IOC8T مناسبة.

تُركَّب بطاقة AMC8 في مقدمة حامل VM600 (ABE04x أو ABE056)، بينما تُركَّب بطاقة الإدخال/الإخراج IOC8T في الخلف. تتصل كلتا البطاقتين مباشرةً باللوحة الخلفية للحامل عبر موصلين.

يوفر زوج بطاقات AMC8/IOC8T ثماني قنوات لمراقبة درجة الحرارة، ويقبل مدخلات كاشف درجة الحرارة المقاومة (RTD) ومدخلات درجة الحرارة الحرارية (TC)، بالإضافة إلى مدخلات العملية. يتم تحديد مصدر ونوع كل قناة عند تهيئة البطاقة.

تتوفر معالجة مستشعر تعويض الوصلة الباردة (CJC)، المستخدمة لقنوات درجة حرارة الثرموكبل، على اثنتين من القنوات الثمانية ويتم تحديدها أيضًا عند تكوين البطاقة.

يتم تكييف جميع المدخلات ومقارنتها بالتنبيهات القابلة للتكوين من قبل المستخدم، والتي يتم تحديدها باستخدام برنامج VM600 MPSx من Meggitt.

يتم تكوين زوج بطاقات AMC8/IOC8T باستخدام منفذ RS-232 الموجود على اللوحة الأمامية لبطاقة AMC8 المرتبطة (أي التشغيل المستقل).

يمكن أيضًا الوصول إلى بطاقة AMC8 عبر ناقل VME باستخدام بطاقة CPUx الموجودة في الفتحة 0 من رف VM600 (ABE04x فقط). تتيح هذه الواجهات للمشغلين تكوين بطاقات VM600، والوصول إلى نتائج القياس، وعرض حالة اللوحة بالتفصيل، وتحميل تحديثات البرامج الثابتة، وغير ذلك الكثير.

يمكن لبطاقة AMC8 تشغيل أربعة مرحلات محلية على بطاقة IOC8T، بالإضافة إلى أي من المرحلات الـ 16 الموجودة على بطاقة RLC16 باستخدام ناقل Raw في رف VM600 و/أو ناقل Open Collector (OC).

توفر البطاقات أيضًا مخرجات إشارات تناظرية تعتمد على التيار (من ٠ إلى ٢٥ مللي أمبير). كما تدعم اختياريًا مخرجات تعتمد على الجهد. معلومات التطبيقات

يعد زوج البطاقات AMC8/IOC8T مناسبًا للغاية لمراقبة الآلات وحمايتها في مجموعة واسعة من التطبيقات الصناعية.

الأسئلة الشائعة:

1. ما هو التيار المستمر (إدخال العملية) لمعالجة IOC8T 200-580-000-1Hh؟

•المدى الإجمالي من 0 إلى 25 مللي أمبير.
•مقاومة القياس 50 أوم.
•محمي بفيوز مزود بفيوز ذاتي الضبط ٥٠ مللي أمبير. المقاومة الظاهرة من المدخل: مجموع مقاومة الفيوز ومقاومة القياس ١٠٠ أوم كحد أقصى، وعادةً ٥٥ أوم.
• مدخل القطبية الموجبة فقط.
•الدقة: 0.5% من النطاق الإجمالي، أي 125 ميكرو أمبير.

2. ما هي مدخلات واجهة الإشارة المنفصلة (DSI) لـ IOC8T 200-580-000-1Hh؟

• RS232/RS422/RS485: ≤ 115.2 كيلو بود
• إيثرنت: واجهة الشبكة: 10 Base-T
معدل نقل البيانات: 10 ميجابايت/ثانية
