التصنيع
|
شركة ABB |
|
نموذج
|

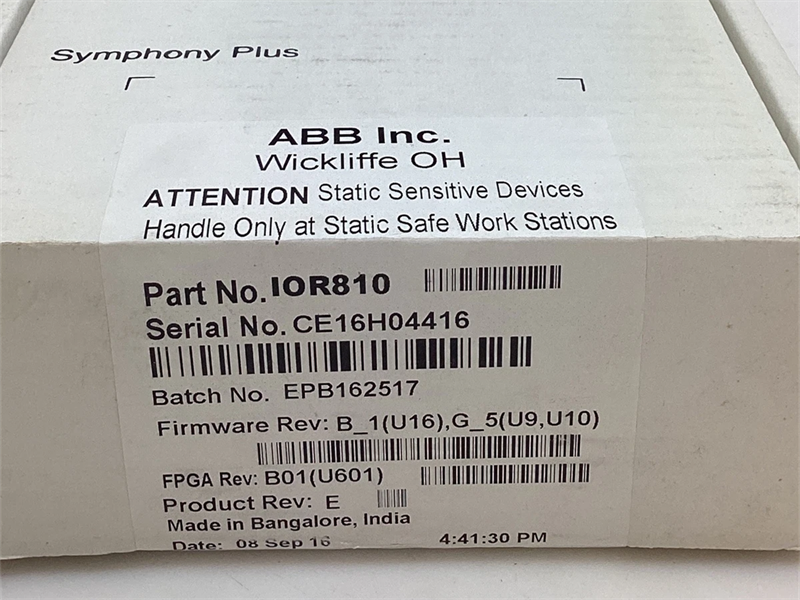

IOR810
|
| رقم القطعة |
IOR810
|
|
الكتالوج
|
سيمفوني بلس |
|
وصف
|
وحدة البوابة
|
| أصل | السويد |
| رمز النظام المنسق |
85389099
|
| الأبعاد |
24*20*10 (سم) |
| وزن | 0.45 كجم |
وصف:
وحدة IOR810 هي وحدة البوابة التي تربط وحدات التحكم من سلسلة Symphony Plus SD وسلسلة HR بوحدة الإدخال/الإخراج S800. توفر IOR810 طريقة إضافية لاستخدام وحدة الإدخال/الإخراج S800 كجزء من نظام تحكم Symphony Plus أو Symphony Harmony مع إمكانية تسلسل الأحداث (SOE). وتُحدد دقة ختم الوقت لتسلسل الأحداث (SOE) بمواصفات كل نوع من أنواع وحدات الإدخال الرقمي S800 SOE.
يربط جهاز IOR810 ناقل الإدخال/الإخراج HN800 (كهربائي أو ضوئي) بناقل وحدات الإدخال/الإخراج S800 الحالي (الضوئي فقط). وتتمثل الوظيفة الأساسية لجهاز IOR810 في مسح وحدات الإدخال/الإخراج S800 وإرسال هذه المعلومات إلى وحدة تحكم Symphony Plus عبر HN800. يستطيع جهاز IOR810 الاتصال بسبعة مودمات S800 مجمعة ومسحها ضوئيًا عبر ناقل الوحدات الضوئي. يدعم كل مودم مجمع ما يصل إلى اثنتي عشرة وحدة إدخال/إخراج S800.
يمكن وضع جهاز IOR810 على بعد 30 مترًا كحد أقصى من وحدة التحكم Symphony Plus إذا تم توصيله بواسطة ناقل HN800 الكهربائي، أو على بعد 3000 متر كحد أقصى إذا تم توصيله بواسطة ناقل HN800 للألياف الضوئية باستخدام أجهزة إعادة الإرسال RFO810.
يبلغ الحد الأقصى لمسافة ناقل الألياف الضوئية بين مودم IOR810 ومودم S800 العنقودي، أو بين مودمين عنقوديين في سلسلة متصلة، 15 مترًا في حال استخدام كابل ألياف بلاستيكي، أو 200 متر في حال استخدام كابل ألياف HCS، أو 1000 متر في حال استخدام محولات الوسائط الضوئية TB825 وكابل ألياف زجاجية. ويمكن أن تكون المودمات العنقودية إما غير احتياطية أو احتياطية.
يستقبل جهاز IOR810 معلومات التكوين من وحدة التحكم Symphony Plus باستخدام رموز وظائف Symphony Plus القياسية لتحديد بيانات الإدخال/الإخراج S800. ويتولى الجهاز معالجة المدخلات والمخرجات، وأنواع الإشارات التناظرية والرقمية، وعدادات النبضات، وجمع بيانات تسلسل الأحداث (SOE).
يتميز جهاز IOR810 بالميزات التالية:
- يمكن تهيئتها بشكل انتقائي إما بشكل زائد أو غير زائد
- يدعم قدرة تسلسل الأحداث (SOE) لنظام الإدخال/الإخراج الفرعي S800
- قادر على التفاعل مع أنواع الإدخال/الإخراج التالية ضمن النظام الفرعي للإدخال/الإخراج S800: الإدخال التناظري/التناظري الأساسي، والإخراج الرقمي الأساسي (مدخلات التلامس)، والإخراج الرقمي SOE، والإخراج الرقمي الأساسي، ومدخلات النبضات، ومدخلات أجهزة قياس درجة الحرارة (مقاومات درجة الحرارة الحرارية والمزدوجات الحرارية)، ووحدات الإدخال/الإخراج الآمنة والاحتياطية. يسرد الجدول 5 وحدات الإدخال/الإخراج S800 التي تم التحقق من صحتها للاستخدام مع IOR810.
سمات
الاتصال والسعة
- تحويل الحافلات: يربط ناقل الإدخال/الإخراج HN800 (كهربائي/ألياف) بناقل الوحدات S800 (ألياف فقط).
- نطاق النظام: يربط ما يصل إلى 7 أجهزة مودم من نوع S800 عبر ناقل وحدة الألياف الضوئية.
- دعم الوحدات: يدعم كل مودم مجموعة ما يصل إلى 12 وحدة إدخال/إخراج من نوع S800.
- مسافة مرنة: تدعم ما يصل إلى 30 مترًا عبر HN800 الكهربائي أو 3000 متر عبر HN800 الألياف الضوئية مع أجهزة إعادة الإرسال RFO810.
الأداء والموثوقية
- التكرار: يدعم بشكل كامل كلاً من التكرار في الوحدة النمطية وناقل HN800.
- أنواع البيانات: يتعامل مع بيانات الإدخال/الإخراج التناظرية/الرقمية، وعدادات النبضات، وتسلسل الأحداث (SOE).
- دقة: يوفر ختمًا زمنيًا عالي الدقة لبيانات التشغيل (SOE) يتم تحديده بواسطة نوع وحدة S800 المحددة.
المواد الفيزيائية والبيئية
- تصميم صغير الحجم: قابلة للتركيب على سكة DIN؛ يبلغ عرض الوحدات 54 مم.
- المتانة: يعمل في درجات حرارة تتراوح من 0 درجة مئوية إلى 55 درجة مئوية ورطوبة نسبية تصل إلى 95%.
- المناطق الخطرة: معتمد للفئة الأولى؛ القسم 2؛ المجموعات أ، ب، ج، د للمواقع الخطرة.
الأسئلة الشائعة:
1. ما هو الحد الأقصى لعدد وحدات الإدخال/الإخراج S800 التي يمكن لجهاز IOR810 واحد إدارتها؟
يمكن لجهاز IOR810 الاتصال بسبعة مودمات مجمعة، ويدعم كل مودم 12 وحدة. وبالتالي، يمكن لبوابة واحدة إدارة ما يصل إلى 84 وحدة إدخال/إخراج من طراز S800.
2. ما هي أقصى مسافة يمكن أن تفصل جهاز IOR810 عن وحدة التحكم Symphony Plus؟
تعتمد المسافة على نوع الاتصال:
كابل كهربائي HN800: أقصى طول 30 مترًا.
الألياف الضوئية HN800: الحد الأقصى 3000 متر عند استخدام أجهزة إعادة الإرسال RFO810.
3. هل يدعم جهاز IOR810 تسجيل تسلسل الأحداث (SOE)؟
نعم. صُمم جهاز IOR810 لجمع بيانات SOE من نظام الإدخال/الإخراج الفرعي S800. وتُحدد دقة تحديد الطابع الزمني بناءً على مواصفات الأجهزة الخاصة بوحدات الإدخال الرقمي SOE S800 المستخدمة.
رابط ورقة البيانات:
وحدة بوابة الإدخال/الإخراج IOR810 ABB HN800 S800
ملف PDF
ورقة البيانات
