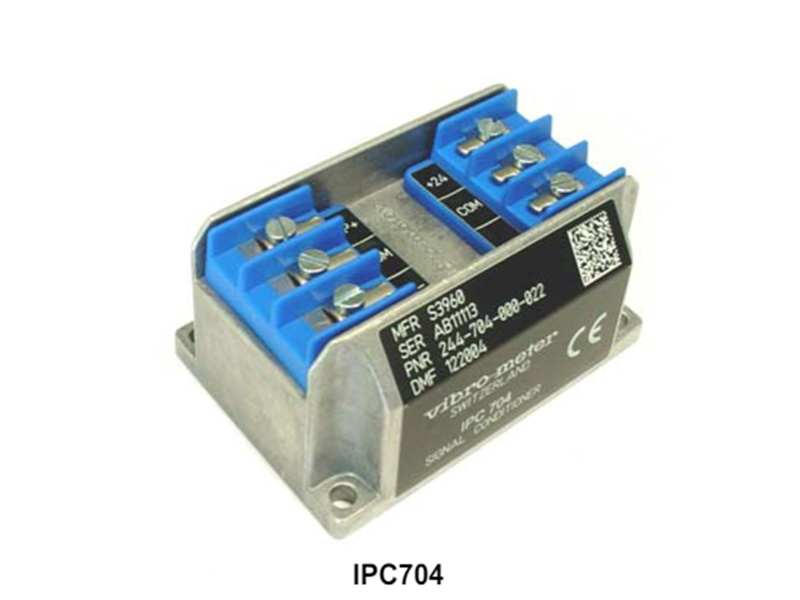

IPC704 اهتزاز 244-704-000-042 A1-B02-C100-E10-F20000-G0-H0-I0 مُكيِّف الإشارة

وصف:

IPC704 مكيف الإشارة
تحديد
مصدر الطاقة لـ IPC704
الجهد االكهربى : 18 إلى 30 فولت تيار مستمر
حاضِر : 25 مللي أمبير (الحد الأقصى)

خصائص النقل (خيار الطلب ب)
IPC704 لأجهزة الاستشعار باستخدام المواد الكهرضغطية القياسية (244-704-000-042-...)
• نقل بدون مُدمج : 0.1 إلى 10 مللي فولت/بيكو كولوم أو 0.1 إلى 10 ميكرو أمبير/بيكو كولوم
• نقل مع المُتكامل
IPC704 لأجهزة الاستشعار التي تستخدم مادة GaPO4 الكهرضغطية (244-704-000-511-...)
• تحويل : 0.1 إلى 50 مللي فولت/بيكو كولوم أو 0.1 إلى 50 ميكرو أمبير/بيكو كولوم
خطأ الخطية : ≤ 0.2%
استقرار درجة الحرارة : 100 جزء في المليون / درجة مئوية نموذجي
الطور: 180 درجة بين إشارة الإدخال ومخرج التسارع. 180 درجة بين إشارة الإدخال ومخرج الضغط. 90 درجة بين مخرجات التسارع والسرعة.

خصائص الإدخال (خيار الطلب ج)
أجهزة الاستشعار المتوافقة :أي محول قائم على الكهرباء الضغطية - متماثل أو غير متماثل، حالة مؤرضة أو معزولة
النطاق الديناميكي حساسية الإدخال : 100000 بيكو كولا ذروة
• مقاييس التسارع :انظر IPC704 لمقاييس التسارع (مخرجات التسارع) باستخدام المواد الكهرضغطية القياسية في الصفحة 6 و IPC704 لمقاييس التسارع (مخرجات السرعة) باستخدام المعيار المواد الكهرضغطية في الصفحة 6
• محولات الضغط الديناميكية :انظر IPC704 لأجهزة استشعار الضغط التي تستخدم الكهربية الضغطية القياسية المواد الموجودة في الصفحة 7 و IPC704 لأجهزة استشعار الضغط باستخدام مادة GaPO4 الكهرضغطية في الصفحة 8
مضخم الشحنة : متماثل
مرشح الترددات الراديوية :شبكة LC المتماثلة
مقاومة : ≥ 50 كيلو أوم (المستشعر والكابل)
السعة : ≤ 10 nF (المستشعر والكابل)

خصائص الإخراج (خيار الطلب د)
مرشح الترددات الراديوية :شبكة LC المتماثلة
نقل التيار ثنائي الأسلاك
• إشارة ديناميكية : الحد الأقصى ± 5 مللي أمبير ذروة
• التيار الدائم : 12 مللي أمبير ± 0.5 مللي أمبير
• التوصيل الكهربائي : +24 فولت = "+"، COM = "-"
• أقصى نطاق ديناميكي : حساسية الذروة / الإخراج 5 مللي أمبير
نقل الجهد بثلاثة أسلاك
• إشارة ديناميكية : الحد الأقصى ± 5 فولت ذروة
• الجهد الكهربي الثابت : 7.5 فولت ± 0.2 فولت
• معاوقة الخرج : 750 أوم (تكوين 3 أسلاك)
• أقصى نطاق ديناميكي : حساسية الذروة / الإخراج 5 فولت

يجب استخدام خرج الجهد ثلاثي الأسلاك بدون وحدة فصل جلفاني فقط مع محولات الطاقة الكهرضغطية غير الحساسة لجهد الإطار. يجب دائمًا استخدام محولات الضغط الديناميكية مع وحدة فصل جلفانية GSI.
خصائص الفلتر (خيارات الترتيب E و F)
مرشح الترددات العالية
• ترددات القطع (عند -3 ديسيبل) : 0.5، 1، 2، 5 أو 10 هرتز (الكل ± 20٪)
• المنحدر : 24 ديسيبل/أوكتاف (الرتبة الرابعة)

عند اختيار مرشح الترددات العالية، احرص على اختيار التردد المناسب لمضخم الشحنة.
مرشح الترددات المنخفضة
• ترددات القطع (عند -1 ديسيبل) : 200، 500، 1000، 2000، 5000، 10000 أو 20000 هرتز (الكل ± 10%)
• المنحدر : 12 ديسيبل/أوكتاف (الدرجة الثانية)

الأسئلة الشائعة:
1.ما هي مدة الدفع؟
التحويل البنكي فقط

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع

رقم الطلب:

IPC704 244-704-000-042 A1-B07-C200-D5-E2-F20000-G0-H0-I0
IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0
IPC704 244-704-000-042 A1-B01-C10-D50-E10-F1000-G0-H0-I0
IPC704 244-704-000-042 A1-B03-C100-D77-E2-F5000-G0-H0-I0
IPC704 244-704-000-022

رابط ورقة البيانات:

IPC704 Vibration 244-704-000-042 A1-B02-C100-E10-F20000-G0-H0-I0 مُكيِّف الإشارة PDF ورقة البيانات
