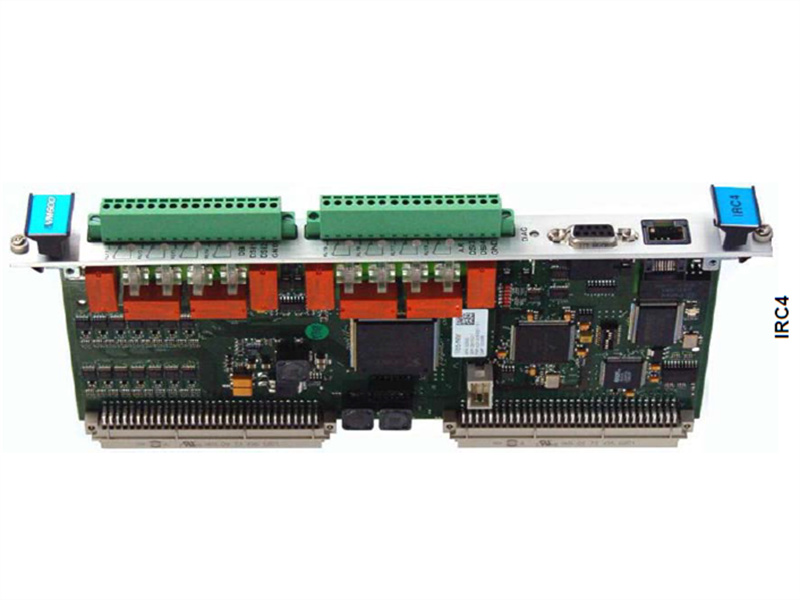

بطاقة الترحيل الذكية IRC4 Vibration 601-001-001-003

يمكن دمج مرحلات IRC4 601-001-001-003 is8 كـ 4 DPDT أو 8 SPDT

رقم الصنف.:
IRC4
دفع:
T/T
سعر السوق:
$12000
أصل المنتج:
Switzerland
اللون:
Depends on material
ميناء الشحن:
Xiamen
المهلة:
5-7 days
وزن المنتج:
0.3 kg

التحقيق الآن

مقدمة المنتج

تصنيع	اهتزاز
نموذج	اي ار سي 4
رقم PN	601-001-001-003
الكتالوج	لا شيء
وصف	بطاقة الترحيل الذكية
أصل	سويسرا
رمز النظام المنسق	85389091
البعد	26.212.52 (سم)
وزن	0.3 كجم

وصف:

صُممت بطاقة الترحيل الذكية IRC4 للاستخدام في سلسلة VM600 من أنظمة حماية الآلات وأنظمة مراقبة الحالة والأداء، من خط إنتاج Vibro-Meter® من Meggitt Sensing Systems. وهي بطاقة اختيارية تُستخدم عند الحاجة إلى توليفات معقدة من المخرجات الداخلية المنفصلة من بطاقات MPC4 و/أو AMC8.

بطاقة IRC4 هي بطاقة بدون وصلة، تعمل بواسطة متحكم دقيق حديث 16 بت. يستطيع هذا المنتج معالجة معادلات معقدة باستخدام ما يصل إلى 86 مدخلًا منفصلًا من جميع بطاقات MPC4 وAMC8 المثبتة في رف VM600. تهيئتها العالية تجعلها مثالية لإدارة تصويتين (2oo3) من أصل ثلاثة.

يتم تثبيت IRC4 في الجزء الخلفي من رف VM600 (ABE04x) ويتصل مباشرة باللوحة الخلفية للرف عبر موصل واحد.

يحتوي IRC4 على ثمانية مرحلات مع نقاط اتصال تحويل. يتصل كل مرحل بثلاثة أطراف على شريط طرفي لولبي يمكن الوصول إليه في الجزء الخلفي من الرف.

بطاقات IRC4 قابلة للتكوين بالكامل برمجيًا باستخدام برنامج "IRC4 Configurator"، وهو برنامج مخصص لنظام Windows® من Meggitt Sensing Systems بواجهة مستخدم رسومية. لا حاجة إلى وصلات، حيث يتم ضبط جميع معلمات IRC4 باستخدام هذا البرنامج.

يستخدم برنامج IRC4 Configurator ملف MPS من بيئة الرف وملف Microsoft® Excel® الذي يصف معادلات المنطق المطلوبة (قائمة إشارات VM) كمدخلات.

مخطط كتلي

IRC4

رقم الطلب:

601-001-001-003

601-001-CCC-VVv
620-005-0Ss-1Hh

الأسئلة الشائعة :
1. ما هي خصائص بطاقة التتابع الخاصة بـ IC؟
عرض ثمانية 8 مرحلات PCB
الوصلات الخارجية موصلان لشريط طرفي لولبي مكون من 16 جهة اتصال (J1 وJ2)
يتم التثبيت في الجزء الخلفي من رف VM600 ويتم توصيله باللوحة الخلفية للرف عبر موصل

2. ما هو مصدر الطاقة لـ IRC4؟
+5 فولت تيار مستمر / 0.50 أمبير و+12 فولت تيار مستمر / 0.01 أمبير
