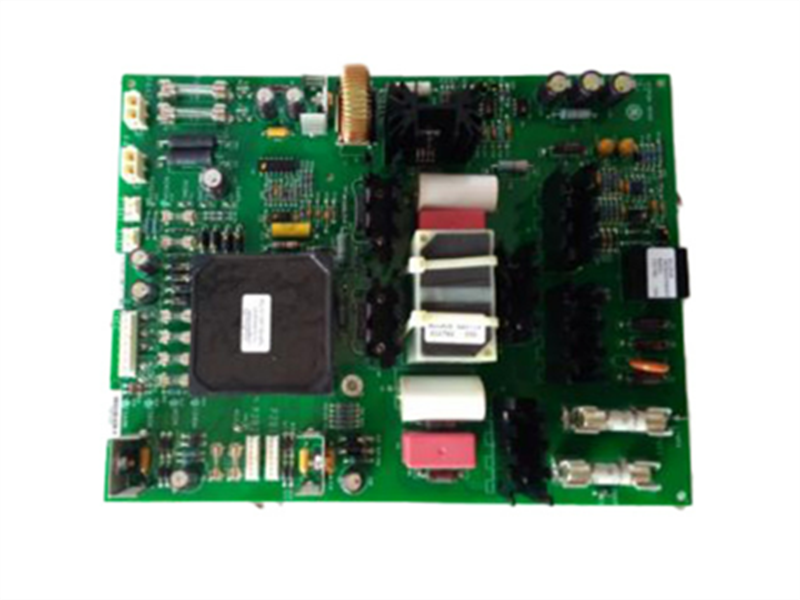

لوحة الدوائر المطبوعة IS200BPIAG1AEB GE Mark VI

وصف:

بطاقة IS200BPIAG1AEB هي بطاقة واجهة محور القيادة مخصصة تم تصنيعها بواسطة GE لمنتجات سلسلة Mark VI الخاصة بها.

يُعدّ نظام MKVI أحد أحدث أنظمة إدارة التوربينات البخارية/الغازية ضمن سلسلة Speedtronic من جنرال إلكتريك. يوفر MKVI إمكانيات شاملة للتحكم والحماية والمراقبة لأنظمة التوربينات الثقيلة، ويتميز بقدرة فائقة على التكيف والتوسع لتناسب مختلف التطبيقات. يعتمد نظام MKVI على وحدات تحكم مزودة بفتحات بطاقات VME، إما 13 أو 21 فتحة.

تُناسب سلسلة Mark VI توربينات الرياح والبخار والغاز. ويمثل طراز IS200BPIAG1AEB ترقيةً كبيرةً عن سلسلة Mark V السابقة، التي كانت مقتصرةً على أنظمة التحكم في توربينات الغاز والبخار.

حدود:
سلسلة المنتجات : مارك 6 سبيدترونيك
رقم القطعة: IS200BPIAG1AEB
نوع المنتج: لوحة واجهة شخصية جسرية
عدد المراجعات: 3 مراجعات
التوافق مع الإصدارات السابقة - أول نسختين
نوع طلاء لوحة الدوائر المطبوعة: طلاء عادي
السلسلة: مارك 6 IS200
وظيفة اللوحة: واجهة شخصية لجسر محرك IGBT
دوائر تشغيل البوابة: 6
دوائر التغذية الراجعة لمذبذب التحكم بالجهد: 3
مصادر الطاقة المعزولة: 9
نمط التركيب: رف VME
مدخل الموجة المربعة: 17.7 فولت تيار متردد
مراجعة: أ

سمات:

• اتصال إيثرنت أحادي المنفذ

هذه وحدة واجهة إيثرنت مدمجة تُستخدم للاتصال الشبكي.

• المدخلات الرقمية

باعتبارها وحدة إدخال رقمية للأغراض العامة، يمكنها استقبال الإشارات الرقمية من الأجهزة الخارجية ونقل هذه الإشارات إلى نظام التحكم.

• مخرج تناظري

تتميز هذه الوحدة أيضًا بإمكانيات إخراج الجهد أو التيار التناظري. ويمكنها إخراج إشارات تناظرية متوافقة مع أوامر نظام التحكم، وبالتالي تشغيل الأجهزة الخارجية أو التحكم في المشغلات.

الأسئلة الشائعة حول IS200IGPAG2AED:

1. هل تعتبر جميع المراجعات الثلاث لهذا المنتج IS200BPIAG1AEB متوافقة مع الإصدارات السابقة؟
لا. فقط أول إصدارين من هذا الجهاز IS200BPIAG1AEB يمكن اعتبارهما متوافقين مع الإصدارات السابقة، حيث أنهما نمطان وظيفيان من إصدارات منتجات سلسلة Mark VI.

2. أين تم تصنيع جهاز IS200BPIAG1AEB تحديداً لأول مرة؟
تم تصنيع هذا المنتج IS200BPIAG1AEB في الأصل في مصنع شركة جنرال إلكتريك في مدينة سالم بولاية فيرجينيا.

3. ما نوع التكوين الذي يتطلبه جهاز IS200BPIAG1A؟
لا يتطلب جهاز IS200BPIAG1A أي تكوين من قبل المستخدم لمكونات الأجهزة.

4. ما هي بعض الحمايات التي يوفرها معيار IS200BPIAG1A؟
يوفر جهاز IS200BPIAG1A وسائل حماية مثل الحماية من التيار الزائد في طور الأجهزة وعطل إزالة تشبع IGBT.

5. ما هي واجهة IS200BPIAG1A؟
يقوم جهاز IS200BPIAG1A بربط إلكترونيات الطاقة والتحكم داخل نظام محرك التيار المتردد IGBT ثلاثي الأطوار.

6. ما نوع التقويم الذي تحتوي عليه الملفات الثانوية في IS200BPIAG1A؟
اثنان من الملفات الثانوية في IS200BPIAG1A يتم تقويمها بنصف موجة، بينما الثالث يتم تقويمه بموجة كاملة.

7. هل يتوفر مخزون أم ما هي مدة التسليم؟

مدة التوصيل: متوفر في المخزون

رابط ورقة البيانات:

لوحة الدوائر المطبوعة IS200BPIAG1AEB GE Mark VI ملف PDF ورقة البيانات
