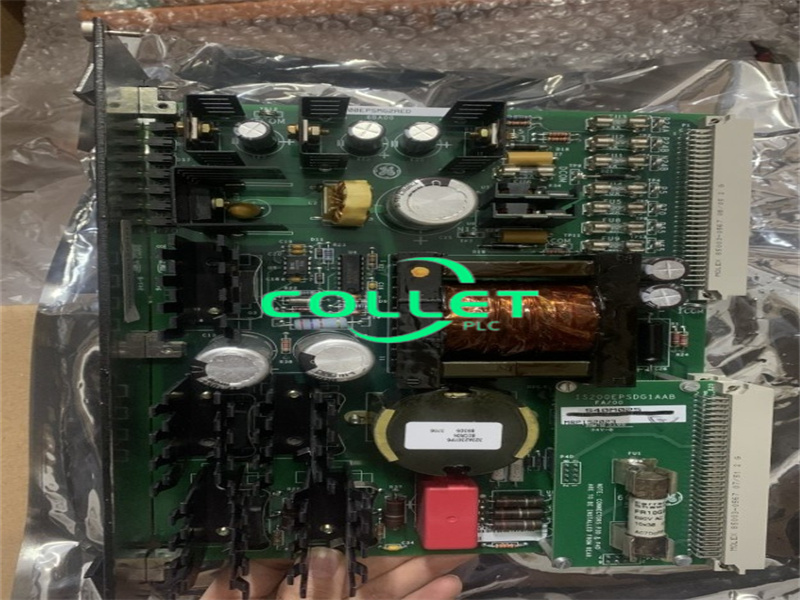

IS200EPSMG2A GE EX2100، بطاقة مصدر الطاقة

وصف:

تُستخدم وحدة تزويد طاقة المُثير IS200EPSMG_A (EPSM) في نظام التحكم في الإثارة EX2100 ووحدة التحكم في المُنظم EX2100. تُستخدم وحدات EPSM المجموعة 1 (EPSMG1) في نظام التحكم في الإثارة، ووحدات EPSM المجموعة 2 (EPSMG2) في وحدة التحكم في المُنظم. تتضمن EPSMG2 لوحة فرعية لوحدة تزويد طاقة مُنظم المُثير IS200EPSDG_A (EPSD) مُثبتة عليها.

يحوّل EPSMG2 جهد ناقل التيار المستمر إلى الجهد اللازم للتحكم في منظم EX2100. في الأنظمة البسيطة، يُركّب EPSMG2 واحد في اللوحة الخلفية لمنظم الإثارة IS200ERBPH_A (ERBP). في الأنظمة الاحتياطية، يُركّب EPSMG2 واحد في ERBP (M1) ويُركّب EPSMG2 آخر في اللوحة الخلفية الاحتياطية لمنظم الإثارة IS200ERRBH_A (ERRB، M2/C).

يُعدِّل مُحسِّن الجهد الكهربي المُركَّب على EPSMG2 مسار إدخال الطاقة للسماح له بقبول جهد أعلى من خلال زيادة الزحف والخلوص. كما يُوفِّر مُفتاحًا بين مصدر طاقة المُنظِّم (وصلة تيار مستمر) ومُنظِّم الجهد الكهربي المُخفِّض.

يُزوّد EPSMG2 وحدات ERBP وERRB بتيار مستمر +5 فولت، و±15 فولت، و+24 فولت. كما يُزوّد الوحدات الخارجية بالطاقة على النحو التالي:

• ±24 فولت تيار مستمر (P24B/N24B) لتشغيل المراوح والمرحلات ولوحة التغذية الراجعة للتيار المستمر

• عزل +70 فولت تيار مستمر (P70) لترطيب التلامس على لوحة الطرفية ولوحة التفريغ الديناميكي ولوحة التتابع الزائدة

• 20 فولت تيار متردد معزول (AC17) لتشغيل بوابة IGBT ولوحة التفريغ الديناميكية

• ±55 فولت تيار مستمر (P55/N55) إلى دوائر كاشف الأرض على بطاقة الخيارات

الأسئلة الشائعة :

1.ما هي مدة الدفع؟
التحويل البنكي فقط.

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

IS200ERBPG1ACA GE EX2100، منظم M1، لوحة خلفية ملف بي دي إف ورقة البيانات
