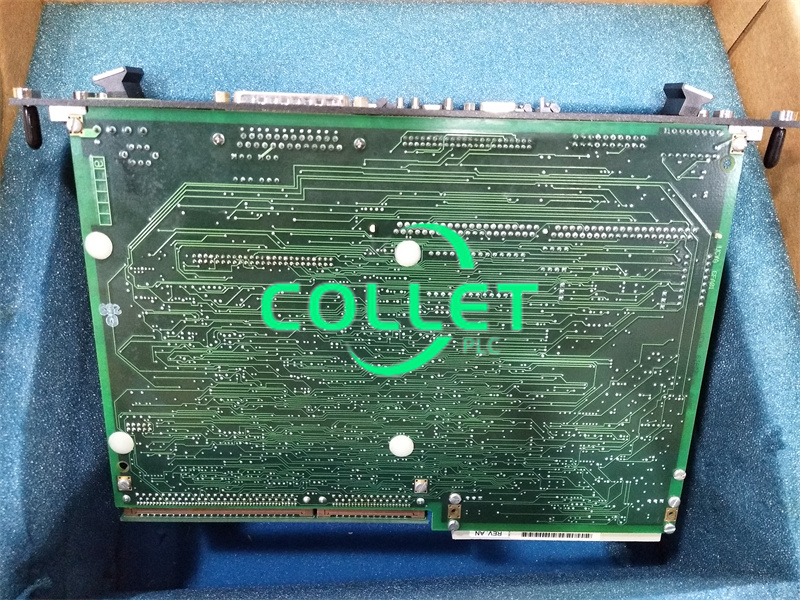

IS200ESELH3AAA GE EX2100، بطاقة اختيار المُثير

وصف:

الوصف الوظيفي

IS200ESELH3A هي لوحة اختيار مُثيرات طورتها شركة جنرال إلكتريك، وهي جزء لا يتجزأ من نظام الإثارة EX2100. تقع داخل رف التحكم في النظام، وتتمثل وظيفتها الرئيسية في استقبال ست إشارات نبضية بوابة منطقية المستوى من لوحة الإدخال/الإخراج الرئيسية للمثير (EMIO). تُعالج هذه الإشارات بعد ذلك وتُوزع عبر ست مجموعات من الكابلات إلى لوحات مُضخّم نبضات بوابة المُثير (EGPA) الموجودة في خزانة تحويل الطاقة. تضمن لوحة ESEL نقلًا دقيقًا للإشارات وتضخيمها بواسطة لوحات EGPA، التي تُدير بدورها محركات البوابة في نظام المُثير. يُعد هذا التنسيق ضروريًا لتنظيم خرج الكهرباء للمولد بكفاءة.

بيانات التطبيق

صُممت لوحة ESEL بتصميم مبسط، مما يُغني عن استخدام وصلات التوصيل أو نقاط الاختبار، مما يُبسط التصميم والصيانة. يُتيح الموصلان P1 وP2 الاتصال باللوحة الخلفية VME، ويعملان كواجهات أساسية لدمج اللوحة في النظام الأوسع. على الرغم من أن إشارات الدبابيس الخاصة بهذه الموصلات غير مُحددة في هذه الوثيقة - نظرًا لعدم فحصها عادةً أثناء إجراءات استكشاف الأخطاء وإصلاحها القياسية - إلا أن هذا النهج يُؤكد على موثوقية اللوحة وتصميمها منخفض الصيانة، مما يُسهّل إدارتها ويُقلل من نقاط الفشل المحتملة.

تتميز لوحة ESEL بتصميم منظم بدقة، كما هو موضح في الشكل المرفق (غير متوفر هنا). ومن أهم ميزاتها مصابيح LED الخضراء الثلاثة أعلى اللوحة الأمامية، والتي تعمل كمؤشرات حيوية لحالة اللوحة. توفر هذه المصابيح معلومات آنية عن حالة تشغيل اللوحة.

1. مؤشر الطاقة: يؤكد أن الطاقة متوفرة للوحة، مما يضمن جاهزيتها للتشغيل.
2. المؤشر النشط: يشير إلى أن اللوحة تم تمكينها بواسطة إشارة تحكم من وحدة التحكم C، مما يدل على الاستعداد لأداء المهام المحددة.
3. مؤشر البوابة: يكشف أن اللوحة تعمل بنشاط في البوابة، مدفوعة بمدخلات البوابة من EMIO، مما يوضح دورها في إدارة الإشارات الكهربائية داخل النظام.

توفر مصابيح LED هذه معًا طريقة مباشرة وشاملة لمراقبة حالة اللوحة، مما يساعد على التشخيص السريع وضمان الأداء الأمثل.

إجراء استبدال اللوحة (غير متصل)

خطوات التحضير:

1. قم بإزالة الطاقة من المثير: قبل البدء في أي إجراء استبدال، تأكد من إزالة الطاقة من المثير بالكامل لمنع المخاطر الكهربائية وضمان بيئة عمل آمنة.
٢. التحقق من حالة الطاقة: افتح باب خزانة التحكم وافحص بصريًا مؤشرات الطاقة في مصدري الطاقة EPDM وEPSM. تأكد من إطفاء جميع المؤشرات، بما في ذلك مصابيح LED الثلاثة على لوحة ESEL، للتأكد من أن النظام متوقف عن التشغيل وآمن للعمل.

عملية الإزالة:

١. فك براغي اللوحة الأمامية: حدد مكان البراغي في أعلى وأسفل اللوحة الأمامية، بالقرب من ألسنة القذف. فك هذه البراغي دون إزالتها تمامًا، لأنها عالقة في اللوحة الأمامية.
2. قم بإزالة اللوحة: ارفع علامات التبويب القاذفة لإزالة اللوحة من الرف.
3. استخراج اللوحة: باستخدام كلتا يديك، اسحب اللوحة برفق خارج الرف.

عملية الإدراج:

١. محاذاة اللوحة البديلة: محاذاة اللوحة البديلة مع الفتحة الصحيحة في الحامل. حرّك اللوحة في مكانها بحرص، مع التأكد من محاذاتها الصحيحة مع الموصلات.
2. ابدأ في تثبيت اللوحة: اضغط بقوة على الجزء العلوي والسفلي من اللوحة الأمامية في نفس الوقت باستخدام إبهاميك لبدء تثبيت اللوحة بشكل متساوٍ وآمن.
٣. تثبيت اللوحة: شدّ البراغي في أعلى وأسفل اللوحة الأمامية بالتساوي، بالتناوب بينها لضمان تثبيت اللوحة بشكل مستقيم وآمن في الفتحة. هذه الخطوة أساسية لمنع سوء المحاذاة وضمان التوصيلات الكهربائية السليمة.

سمات

عند استقبال ست إشارات نبضية بوابة منطقية من لوحة EMIO، تُعالج لوحة ESEL هذه الإشارات بكفاءة لتشغيل ست مجموعات من الكابلات الموزعة على لوحات EGPA الموجودة في خزانة تحويل الطاقة. تتصل لوحات EGPA مباشرةً بهذه الكابلات، مما يؤدي دورًا حيويًا في تضخيم الإشارة وإدارتها، وهو أمر ضروري للأداء العام لنظام الإثارة. يتم تشغيل ESEL 1 بطبيعته بواسطة M1، بينما يتم تشغيل ESEL 2 بواسطة M2، حيث تتولى وحدة التحكم M1 الدور النشط افتراضيًا. يُعزز هذا التكوين موثوقية النظام ويوفر مرونة تشغيلية، مما يسمح بإدارة فعالة لعمليات الإثارة وسلاسة في الأداء أثناء انتقالات وحدة التحكم أو إصلاحات النظام المحتملة.

رابط ورقة البيانات:

IS200ESELH3AAA GE EX2100، بطاقة اختيار المُثير ملف بي دي إف ورقة البيانات
