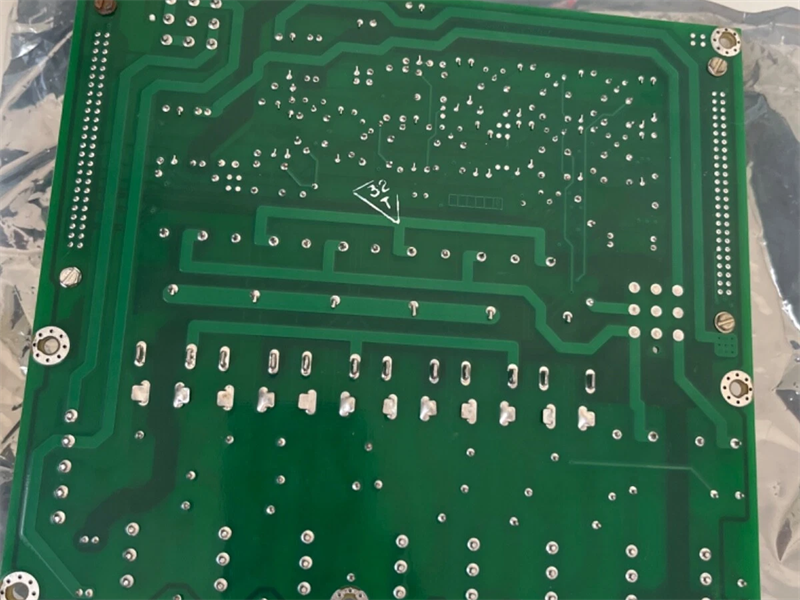

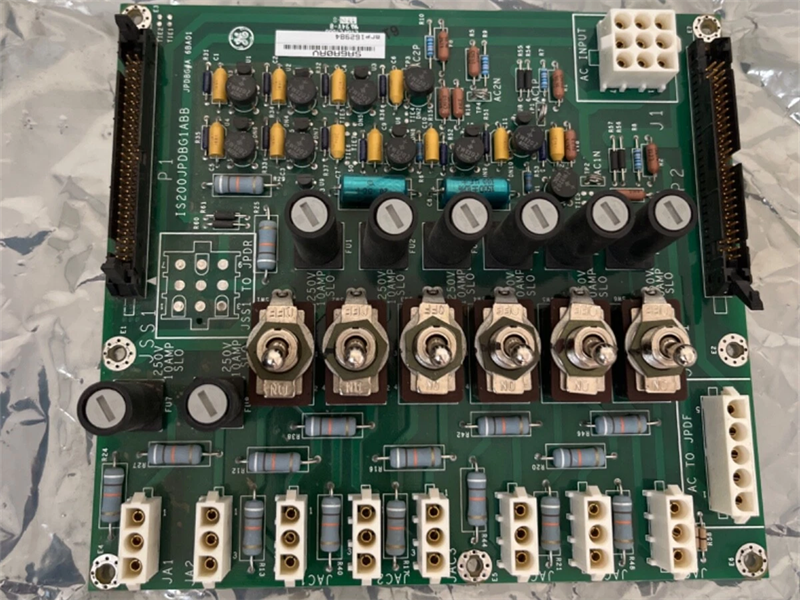

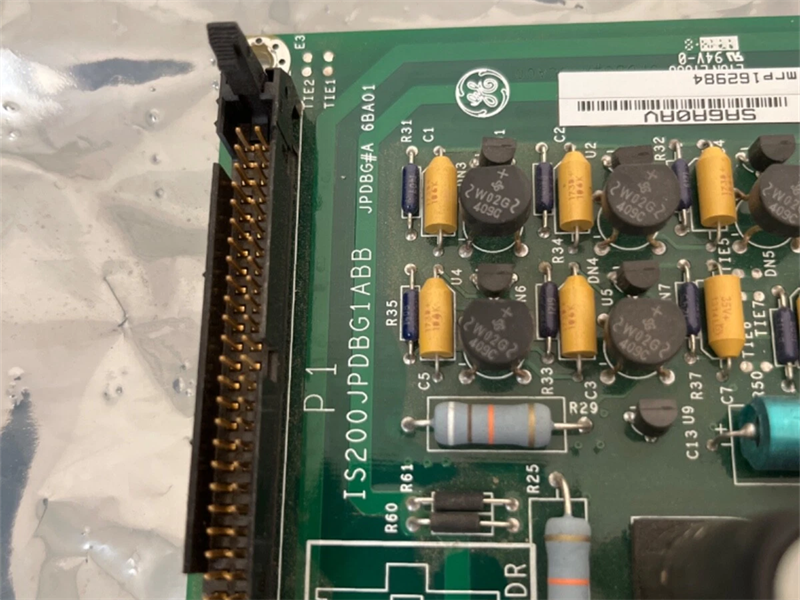

لوحة توزيع الطاقة (JPDB) IS200JPDBG1AAB GE MKVIe

وصف:
لوحة توزيع طاقة التيار المتردد (JPDB) تُجهّز وتراقب وتوزّع طاقة التيار المتردد. تحتوي الوحدة على مُرشّحين للخطوط ولوحة دوائر IS200JPDB. تتميز الوحدة بدائرتي توزيع تيار متردد منفصلتين، كل منهما مُصنّفة لـ 20 أمبير عند 115 أو 230 فولت تيار متردد. يجب توصيل دوائر الإدخال بالتوازي لتجنب إنذارات PPDA عند توفير مصدر واحد لطاقة التيار المتردد.

لكل دائرة، يوجد مخرج فرعي مُزوَّد بفيوز، وثلاثة مخرجات فرعية مُزوَّدة بفيوز ومُبدَّلة. يُوفَّر التوصيل بوحدة توزيع تيار مستمر JPDF اختيارية بجهد ١٢٥ فولت. يتضمن IS200JPDB دوائر مراقبة سلبية لكلٍّ من قيم التيار المتردد، بالإضافة إلى تغذية راجعة لحالة جميع الدوائر المُزوَّدة بفيوز. توجد دوائر المراقبة على الموصل P1، وهو متوافق مع توصيل الكابل بلوحة تحتوي على وحدة إدخال/إخراج PPDA لتشخيص الطاقة. يحتوي IS200JPDB أيضًا على موصل P2 لتمرير إشارات المراقبة من بطاقات نظام توزيع الطاقة الأخرى.

يمكن توصيل وحدتي JPDB في حزمة PPDA I/O واحدة عند الحاجة.

يوفر IS2020JPDBG2 موصلًا إضافيًا عند الحاجة إلى محدد مصدر تيار متردد في النظام. يعترض الموصل مصدري التيار المتردد المزودين لـ JPDB ويوجههما إلى موصل JSS1 على حافة اللوحة. بعد ذلك، يُوصل خرج محدد التيار المتردد بـ JSS1، ثم يُوصل إلى مخرجات دائرة الفرع.

التوافق
يتوافق IS2020JPDB مع موصلات إشارة التغذية الراجعة P1 / P2 في JPDE وJPDF وJPDS وJPDM المؤدية إلى حزمة PPDA للإدخال والإخراج. يتوافق الموصل JAF2 مع مدخل التيار المتردد في وحدة JPDF التي تحمل الاسم نفسه.

تثبيت
وحدة IS2020JPDB مُثبَّتة رأسيًا على قاعدة معدنية خلفية في خزانة يستخدمها جهاز PDM. يجب توصيل صفائح IS2020JPDB المعدنية بالوصلة الأرضية الواقية للنظام.

تُطبق طاقة الدخل على طرفي AC1H (خط) وAC1N (محايد) لدائرة التيار المتردد الأولى، وAC2H (خط) وAC2N (محايد) لدائرة التيار المتردد الثانية. يجب أن يكون كلا مدخلي التيار المتردد مزودين بوصلات محايدة مؤرضة. دوائر الخرج متصلة كما هو موثق للنظام.

إذا كان نظام توزيع الطاقة يتضمن وحدة إدخال/إخراج تشخيصية لـ PPDA، يلزم توصيل كابل شريطي ذي 50 سنًا من موصل JPDB P1 إلى موصل P2 على اللوحة التي تحمل PPDA. يُسمح بمرور هذا التوصيل عبر لوحات PDM الأساسية الأخرى باستخدام موصل P2.

التأريض
تُقسّم أنظمة Mark* VIe التأريض إلى تأريض وقائي (PE) وتأريض وظيفي (FE). يجب توصيل تأريض PE بوصلة تأريض مناسبة وفقًا لجميع المعايير المحلية. يجب أن يتحمل التأريض الأدنى 60 أمبير لمدة 60 ثانية مع انخفاض جهد لا يزيد عن 10 فولت. يجب توصيل نظام تأريض FE بنظام تأريض PE في نقطة واحدة.

يتم تأريض وحدة JPDB من خلال دعامات تثبيت معدنية مثبتة على الصفيحة المعدنية الأساسية لوحدة معدنية. يتم تأريض أجسام المفاتيح المعدنية على وحدة JPDB. بالإضافة إلى ذلك، تُستخدم الأرضية كنقطة مرجعية محلية عند إنشاء إشارات التغذية الراجعة التي تظهر على P2. يتم عزل الصفيحة المعدنية للوحدة عن السطح الذي تم تركيبها عليه. يتم ذلك خصيصًا للسماح بتحديد أرضية وحدة JPDB بشكل مستقل عن سطح التركيب. عادةً ما يتم تثبيت وحدة JPDB على قاعدة خلفية مؤرضة بـ FE. يتم وضع وحدة JPDB في مكان منخفض في الخزانة ويتم توفير سلك تأريض منفصل من وحدة JPDB إلى وحدة PE. يُعد الحد الأدنى لطول سلك التأريض أمرًا مهمًا للحفاظ على انخفاض المقاومة عند ترددات الراديو، مما يسمح لمرشحات خط الإدخال بالعمل بشكل صحيح.

الترتيب المادي
عند استخدام JPDB مع مصدر اختياري، يجب وضع المحدد أعلى JPDB، مما يسمح بتوصيل طاقة قصير بين المكونين باستخدام موصل JSS1. عند استخدام JPDB مع لوحة JPDF (125 فولت تيار مستمر)، يوفر موصل JAF1 طاقة تيار متردد إلى JPDF. أفضل موقع لـ JPDF في هذا الترتيب هو أسفل JPDB لتقليل أطوال الأسلاك. تم وضع موصلات كابل الشريط P1 وP2 على جميع لوحات JPDB، لذا فإن JPDS أو JPDM التي تحمل حزمة PPDA I/O هي الأفضل في أعلى ترتيب اللوحة. يسمح هذا لكابلات الشريط بالتدفق من بطاقة إلى أخرى، والخروج من الأعلى، والدخول إلى أسفل البطاقة التالية حتى يتم الوصول إلى مضيف PPDA. يرسل الموصل P1 إشارات التغذية الراجعة إلى لوحة تستضيف حزمة PPDA I/O. يتلقى الموصل P2 التغذية الراجعة من لوحات توزيع الطاقة الأخرى ويمرر الإشارات من P1 إلى PPDA.

ملاحظات التطبيق
عند استخدام JPDB مع مدخل تيار متردد واحد، يجب توصيل مدخلي التيار المتردد بالتوازي مع المصدر. جميع دوائر الإخراج الفرعية تعمل الآن، ولا يمكن توليد أي تشخيصات. في حال استخدام مدخل تيار متردد واحد فقط، يمكن ظهور تشخيص لفقدان التيار المتردد في الدائرة الفرعية غير الموصولة.

عملية
تم توصيل مصدري طاقة تيار متردد بلوحة طرفية على الجانب الأيمن من وحدة JPDB. تصل طاقة التيار المتردد إلى مجموعات مرشحات خط التيار المتردد أسفل لوحة دائرة IS200JPDB. يربط تسخير الأسلاك مجموعات المرشحات بموصل J1 في لوحة دائرة JPDB.

تستخدم وحدة IS2020JPDBG01 لوحة الدوائر IS200JPDBH1A. لا توفر هذه اللوحة توصيلًا لمُحدد مصدر التيار المتردد، ويتم توصيل طاقة التيار المتردد J1 مباشرةً بدائرة فرع الإخراج.

تستخدم وحدة IS2020JPDBG02 لوحة الدوائر IS200JPDBH2A. صُممت هذه اللوحة للاستخدام مع مُحدد مصدر التيار المتردد. تتميز بموصل JSS1 المُثبّت على اللوحة. يُغذّى التيار المتردد المُفلتَر الخارجي من الموصل J1 إلى JSS1. يعود خرج مُحدد المصدر إلى JSS1 لتزويد مخرجات الدائرة الفرعية.

يُغذي JAF1 الطاقة مباشرةً من موصل الإدخال J1 إلى لوحة JPDF اختيارية مجاورة لتشغيل وحدتي تحويل طاقة DACA. تُحوّل وحدتا DACA طاقة التيار المتردد إلى ١٢٥ فولت تيار مستمر لاستخدامها كتيار احتياطي للأنظمة التي تستخدم بطارية ١٢٥ فولت تيار مستمر.

سمات:

• موثوقية عالية

تعزيز استقرار النظام وموثوقيته من خلال تدابير مثل توفير الطاقة الاحتياطية وتقليل ضوضاء EMI، وضمان التشغيل العادي حتى في البيئات القاسية، وإظهار المتانة والاستقرار.

• التصميم المعياري

يسهل التثبيت والصيانة.

• وظيفة التبديل السريع

يسمح باستبدال الوحدة دون مقاطعة تشغيل النظام.

• وظيفة الاتصالات المضمنة

يدعم نقل البيانات مع نظام التحكم.

• التنوع

يمكن تطبيقه على جميع الرفوف ولوحات المحطات، مما يسهل التكامل والنشر في أنظمة مختلفة، مما يقلل من تكاليف الشراء والصيانة للمستخدم.

• إمكانية الصيانة

يدعم العديد من وظائف الصيانة والتشخيص، مما يسهل استكشاف الأخطاء وإصلاحها، ويقلل من وقت تعطل النظام، ويحسن كفاءة الإنتاج.

الأسئلة الشائعة:
1. ما هو تصنيف مجلس IS200JPDBG1A؟
115/230 فولت تيار متردد لكل دائرة
50/60 هرتز
حماية قاطع الدائرة 30 أمبير

2. ما هو إجمالي حمل الدائرة التيار المتردد لـ IS200JPDBG1A؟
10 A على JAF1 AC1 بالإضافة إلى 20 A إجماليًا على JA1+JAC1+JAC3+JAC5
10 A على JAF1 AC2 بالإضافة إلى 20 A إجماليًا على JA2+JAC2+JAC4+JAC6

رابط ورقة البيانات:

لوحة توزيع الطاقة (JPDB) IS200JPDBG1AAB GE MKVIe ملف بي دي إف ورقة البيانات
