لوحات توزيع الطاقة IS200JPDLG1AAC GE Mark VIe

وصف:

لوحة توزيع الطاقة للتحكم في مارك فيل، أرقام الكتالوج: IS200JPDLG1A، IS210JPDHG1A، IS400JPDHG1A، IS410JPDHG1A، IS411JPDHG1A

يُعدّ IS200JPDLG1A أحد مكونات شركة جنرال إلكتريك المصممة خصيصًا لنظام Mark VI. وكان Mark VI أحد آخر أنظمة إدارة التوربينات الغازية والبخارية التي أطلقتها جنرال إلكتريك ضمن سلسلة Speedtronic. وقد خضعت هذه السلسلة من أنظمة إدارة التوربينات للبحث والتطوير والإصدار الناجح من قبل جنرال إلكتريك على مدى ثلاثة عقود. يضمّ Mark VI بعضًا من أفضل ميزات هذه الأنظمة السابقة (مثل نظام التحكم الثلاثي الاحتياطي)، بالإضافة إلى التطورات التقنية المتاحة وقت إطلاقه، مثل إمكانية الاتصال عبر الإيثرنت وحاسوب يعمل بنظام ويندوز يُستخدم كواجهة مستخدم (HMI).

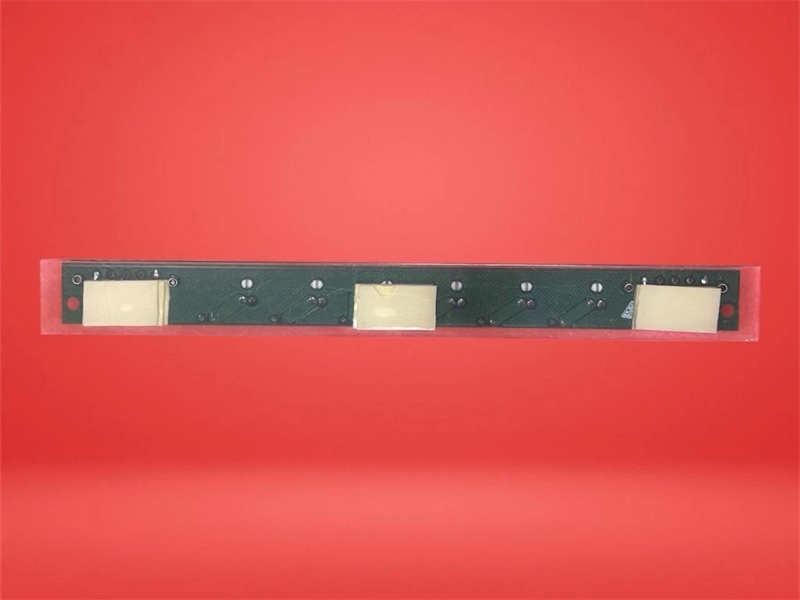

لوحة توزيع الطاقة IS200JPDLG1A. تُعرف لوحة JPDL أحيانًا باسم اللوحة "النحيفة" نظرًا لأبعادها. توفر لوحة IS200JPDLG1A توزيعًا للطاقة المستمرة بين مصدر طاقة التحكم (غالبًا لوحة JPDS أو JPDP) والعديد من وحدات الإدخال/الإخراج. يمكن توصيل لوحات IS200JPDLG1A معًا على التوالي. تُستخدم هذه اللوحة لتوفير فصل منظم لطاقة التحكم من خلال توفير دوائر توزيع معزولة لنظام TMR.

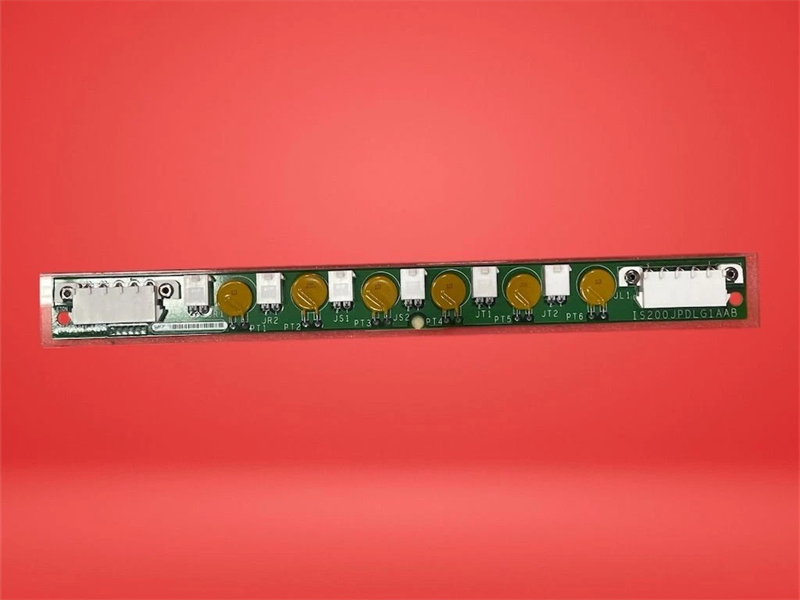

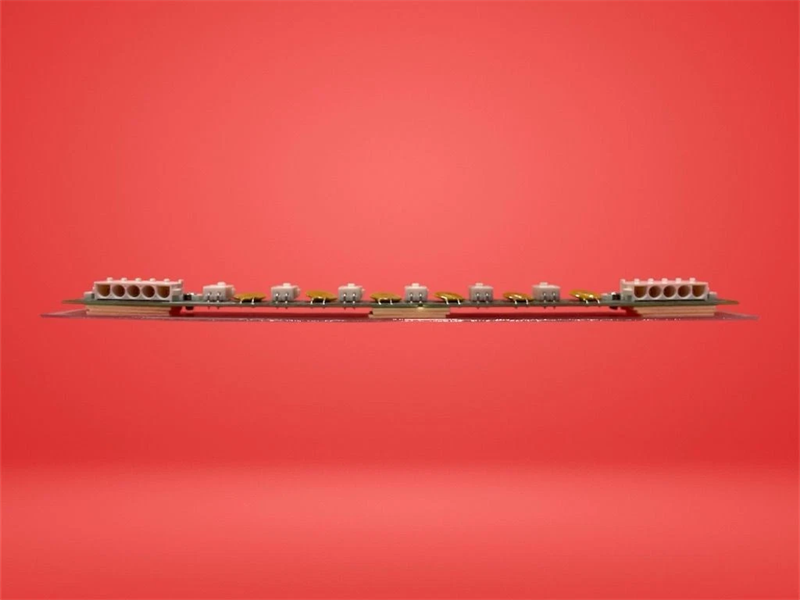

تحتوي لوحة IS200JPDLG1A على ستة مقاومات متغيرة (فاريستورات) مثبتة عليها بالتناوب مع ستة موصلات إدخال/إخراج. هذه الموصلات من نوع Mate-n-Lock ومُعَلَّمة بالرموز JR1/JR2 وJS1/JS2 وJT1/JT2. يوجد على طرفي اللوحة موصلان أكبر حجماً من نوع Mate-N-Lock بخمسة أطراف. يُستخدم الموصل JL1 للإدخال، بينما يُستخدم الموصل JL2 للإخراج. تبلغ طاقة الإدخال عادةً 28 فولت تيار مستمر. راجع GEI-100613 لمزيد من المعلومات.

لوحة توزيع الطاقة المحلية IS200JPDLGIA هي لوحة توزيع طاقة تيار مستمر محلية الصنع، من إنتاج وتصميم شركة جنرال إلكتريك، كجزء من سلسلة Mark Ve المستخدمة في نظام التحكم الموزع من جنرال إلكتريك. تتيح هذه اللوحة توصيلات متسلسلة للعديد من لوحات JPDL، بالإضافة إلى توزيع طاقة التيار المستمر بين مصدر طاقة التحكم (الذي قد يكون JPDP أو JPDS) والعديد من وحدات JPDL. تتمتع كل وصلة لوحدة JPDL بحماية لدائرة التفرع، مدعومة بفيوزات ذات معامل حراري موجب. إلى جانب توفير نسخ احتياطية لأجهزة التحكم، صُممت اللوحة لتسهيل صيانة ما يصل إلى ثلاث دوائر توزيع طاقة تحكم مستقلة. من الشائع وجود طاقة تحكم منفصلة لأجهزة R وS وT في نظام TMR. تتيح JPDL فصلًا منظمًا لطاقة التحكم من خلال تضمين ثلاث دوائر طاقة مستقلة على لوحة واحدة.

تثبيت:
يوجد قوس Ameta بجوار الحزم حيث يتم تثبيت JDPL عموديًا. تخرج أسلاك مصدر الطاقة من الخلف، بينما تخرج كابلات الإخراج من الأمام. جميع الموصلات من نوع Mate-N-Lok. راجع مخطط الدائرة لمعرفة مسارات الكابلات. التشغيل:

المدخلات: عادةً، توفر ثلاثة مصادر تغذية احتياطية من JPDP أو JPDS طاقة دخل بجهد 28 فولت تيار مستمر. يتم استقبال مصادر التغذية الثلاثة المختلفة عبر موصل الإدخال Mate N-Lok ذي الخمسة دبابيس على ثلاثة دبابيس مختلفة لتوفير التكرار الثلاثي. تُصنف مصادر التغذية إلى أحمر وأزرق وأسود. يتم تحقيق هذا الاتصال بواسطة موصلات P1 وP2 وP3 على JPDP. يُستخدم الدبوسان المتبقيان من موصل Mate-N-Lok ذي الخمسة دبابيس لنقل تيار العودة، والذي يتم مشاركته بين مصادر التغذية الثلاثة TMR.

المخارج: يتم تزويد وحدات I/O الفردية بالطاقة من خلال ست دوائر إخراج متطابقة. يوفر كل من مغذي R وS وT سلكين (أحمر، أزرق، وأسود). يحتوي كل من مغذيات I الستة على جهاز فيوز موجب الحرارة ذي رمز CL (يتضمن حدًا للتيار) لتوفير حماية لدائرة التفرع بالتنسيق مع السلك الواصل بين JPDL ووحدة I/O.

الأسئلة الشائعة:

1. ما هي أنواع البيئات التي يمكن استخدام جهاز IS200JPDLG1A فيها؟
تم تصنيف جهاز IS200JPDLG1A للاستخدام في بيئات الفئة الأولى، القسم 2.
2. ما هو التكوين المطلوب للوحة IS200JPDLG1A؟
لا يتطلب هذا الموديول أي إعدادات من قبل المستخدم.

رابط ورقة البيانات:

لوحات توزيع الطاقة IS200JPDLG1AAC GE Mark VIe ملف PDF ورقة البيانات
