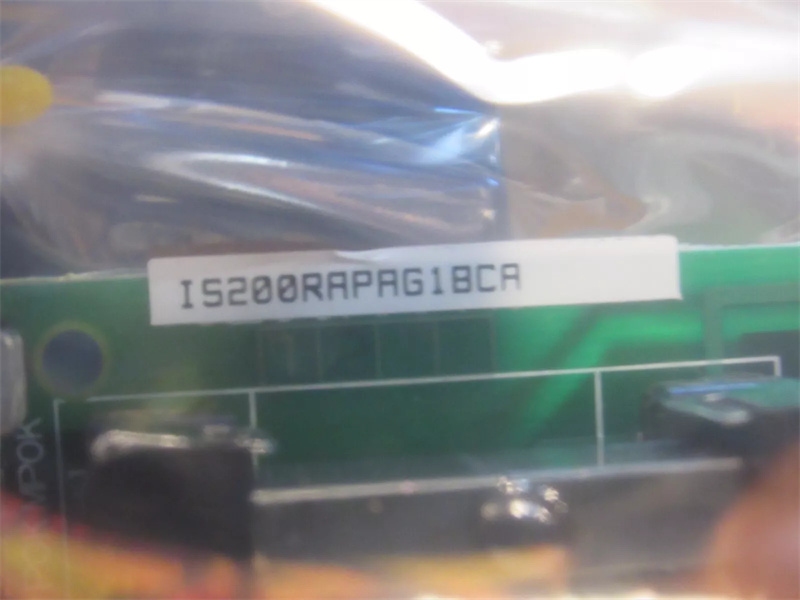

IS200RAPAG1BBA GE EX2100، مزود طاقة للرفوف

وصف:

يُستخدم مزود طاقة الحامل IS200RAPAG1BBA (RAPA) في وحدة التحكم في الإثارة EX2100 لتوفير الطاقة للوحات التحكم، وl/0، والحماية للمُثير. يُركّب على جانب IS200RAPAG1BBA لوحة الطاقة الخلفية للمثير (EPBP) تستقبل ١٢٥ فولت من طاقة البطارية، وتقبل مدخل أو مدخلين من طاقة التيار المتردد بجهد ١٢٠ فولت كدعم احتياطي. تُستقبل جميع مدخلات مصدر الطاقة عبر كتلة طرفية مثبتة على اللوحة (TBl) وتُرشح. يُصحح كل مصدر طاقة إلى ١٢٥ فولت في محول تيار متردد إلى تيار متردد خارجي (DACA). يتم توصيل جهدي التيار المتردد أو التيار المتردد الناتجين عبر ثنائيات خارجية لإنشاء مصدر طاقة التيار المتردد، المُسمى Pl25V وRl25V. هذه الفولتيات مؤرضة مركزيًا، وهي اسميًا +٦٢.٥ فولت و-٦٢.٥ فولت إلى الأرض. الوحدة مؤرضة من الهيكل ومؤرضة بشكل آمن من خلال أربع فتحات تثبيت على اللوحة.

يقوم موصلان مكونان من 12 قابسًا (JDACAAl وJDACA2) بتوصيل مصادر الطاقة المترددة من كتلة الطرفية (ACl وAC2) إلى DACA#l وDACAf2 الخارجيين، وإعادة مخرجات DACA إلى خطوط التيار المستمر 125 فولت (P125 وRl25).

منافذ إمداد الطاقة لكل لوحة مُثيرة مُدمجة، وتحتوي على مفتاح تشغيل/إيقاف (باستثناء لوحة EXTB)، ومؤشر LED أخضر لبيان توفر الطاقة. تُغذي هذه المنافذ ما يصل إلى ثلاث لوحات مُضخّم نبضات بوابة مُثير IS200EGPA (EGPA)، ولوحة طرفية مُثير IS200EXTB (EXTB)، وثلاث وحدات إمداد طاقة مُثير IS200EPSM (EPSM) تُخدم ثلاث وحدات تحكم. يتوفر موصل منفصل لكل منفذ، وهو مُوصّل بـ EPBP للتوزيع.

الأسئلة الشائعة:

1.ما هي مدة الدفع؟
التحويل البنكي فقط.

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.
