IS200STAIH2ACB GE Mark VI، لوحة طرفية لإدخال التلامس

وصف:

IS200STCIH2ACB هي لوحة طرفية لمدخلات التلامس أحادية الاتجاه، من إنتاج شركة GE، ضمن سلسلة Mark VI. صُممت هذه اللوحة الطرفية المدمجة للمدخلات التلامسية، سواءً للتركيب على سكة DIN أو التركيب المسطح، وتتسع لـ 24 مدخل تلامس بجهد إثارة اسمي يبلغ 24 و48 و125 فولت تيار مستمر من مصدر خارجي. تتميز مدخلات التلامس بخاصية كتم الضوضاء للحماية من ضوضاء التيار الزائد والترددات العالية. تتوافق مجموعة PAIC I/O Pack مع هذه الوحدة. تتصل مجموعة الإدخال/الإخراج بموصل D-type وتتواصل مع وحدة التحكم عبر Ethernet. تدعم هذه الوحدة أنظمة التلامس أحادية الاتجاه فقط.

تركيب IS200STCIH2ADC
يُركَّب موصل STCI، مع عازل بلاستيكي، على حامل من صفائح معدنية يُثبَّت بعد ذلك على سكة DIN. كبديل، يُمكن تركيب عازل STCI plus على مجموعة من الصفائح المعدنية المُثبَّتة في خزانة. عادةً ما تُوصَل مداخل التلامس مباشرةً بكتلة الأطراف باستخدام أسلاك مقاس #18 AWG. يجب توصيل الدروع على حامل منفصل. يتميز موصل STCIH2 بموصل رأسي قائم الزاوية، يدعم مجموعة متنوعة من كتل الأطراف القابلة للتوصيل المتوفرة تجاريًا، ويبلغ مجموعها 52 طرفًا.

عملية
تتشابه وظيفة معالجة الإشارة المدمجة مع تلك الموجودة في وحدة التحكم الإلكترونية (TBCI)، ولكنها مُصممة لإثارة 24 و48 و125 فولت تيار مستمر. تتراوح نطاقات إثارة الدخل بين 16 و32 فولت تيار مستمر، و32 و64 فولت تيار مستمر، و100 و145 فولت تيار مستمر على التوالي. جهد العتبة هو 50% من جهد الإثارة. يوضح الشكل دوائر استشعار التلامس. تقتصر تيارات دخل التلامس على 2.5 مللي أمبير في أول 21 دائرة و10 مللي أمبير في الدوائر من 22 إلى 24. يقتصر تيار مصدر الطاقة 24 فولت تيار مستمر على 0.5 أمبير بواسطة صمامات بوليمر قابلة لإعادة الضبط ذات معامل درجة حرارة موجب. تعمل المرشحات على تقليل الضوضاء عالية التردد وكبح الارتفاع المفاجئ في التيار عند كل مدخل بالقرب من نقطة دخول الإشارة. تُوجَّه إشارات جهد الدخل المنفصلة إلى معالج الإدخال/الإخراج، الذي يُحوِّلها إلى إشارات رقمية ويرسلها إلى وحدة التحكم.

خصائص IS200STCIH2ADC

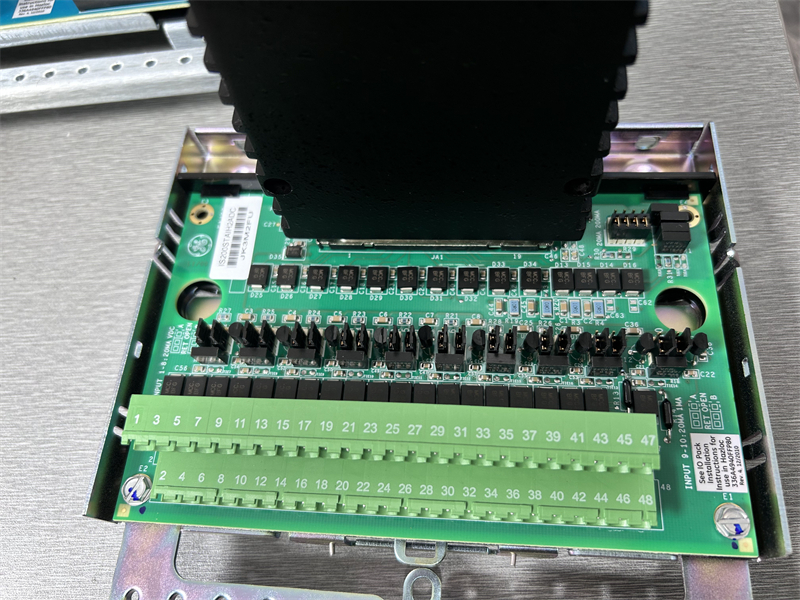

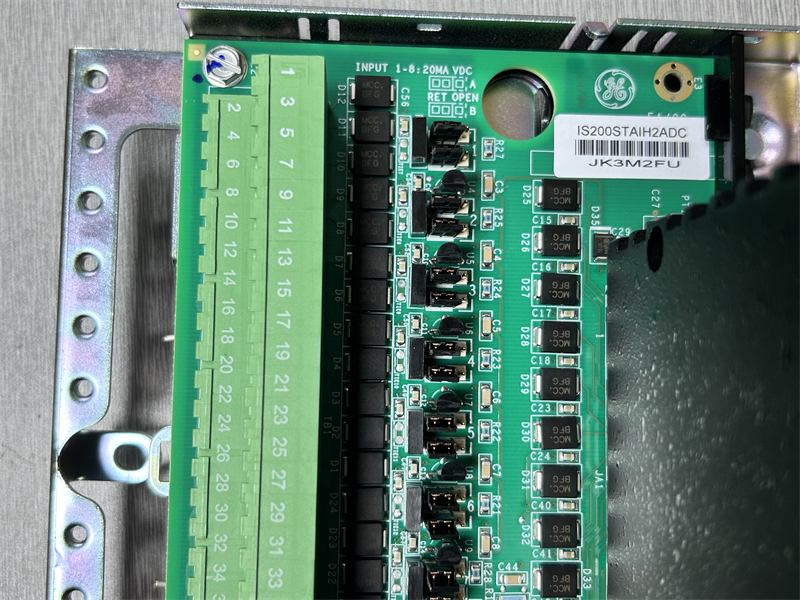

E1 وE2 هما الملصقان على حلقة التوصيل على جانبي لوحة التوصيل. يوجد موصل D-type واحد (أنثى) ذو 37 سنًا، ومقبس أنثى ثلاثي المواضع مقابل شريط التوصيل على اللوحة. على الحواف القصيرة للوحة، توجد فتحتان دائريتان محفورتان في اللوحة، إحداهما متقابلة. بالإضافة إلى ذلك، يوجد أكثر من 80 مقاومًا ومكثفًا وثنائيًا، ودائرة متكاملة واحدة على اللوحة.

سمات المنتج
- عدد القنوات المتاحة: 24 قناة إدخال جهد التلامس الجاف.
- جهد الإثارة الاسمي: 24 فولت تيار مستمر عائم، يتراوح من 18.5 إلى 32 فولت تيار مستمر (TB قابل للتوصيل).
- مدخل التيار: بالنسبة للتطبيقات التي تتطلب 24 فولت تيار مستمر: تستهلك الدوائر الـ 21 الأولى 2.5 مللي أمبير، بينما تستهلك الدوائر الثلاثة الأخيرة 10 مللي أمبير.
- مرشح الأجهزة: مرشح إدخال 4 مللي ثانية.
- اكتشاف خطأ لوحة الإدخال/الإخراج: فقدان جهد الإثارة عند مدخل التلامس، مدخل التلامس الذي لا يستجيب في وضع الاختبار.

الأسئلة الشائعة:

1. ما هي جهد الإثارة الاسمية التي تقبلها لوحة IS200STAIH2ADC لمدخلات الاتصال الـ 24 الخاصة بها؟
تتراوح درجة حرارة التشغيل من -30 إلى 65 درجة مئوية. تقبل اللوحة 24 مدخل اتصال مع إثارة اسمية 24 و 48 و 125 فولت تيار مستمر من مصدر خارجي.

2.ما هي خصائص IS200STAIH2ADC ؟
تتميز لوحة طرفية IS200STCIH2A بعلامتي E1 وE2 على حلقة طرفية على كلا الجانبين. وتتضمن موصلًا أنثى من النوع D بـ 37 سنًا، ومقبسًا أنثى ثلاثي المواضع مقابل شريط الطرفية. تحتوي اللوحة على فتحتين دائريتين على حافتيها القصيرتين، إحداهما متقابلة، وتحتوي على أكثر من 80 مقاومًا ومكثفًا وثنائيًا، ودائرة متكاملة واحدة.

رابط ورقة البيانات:

IS200STAIH2ACB GE Mark VI، لوحة طرفية لإدخال التلامس ملف بي دي إف ورقة البيانات
