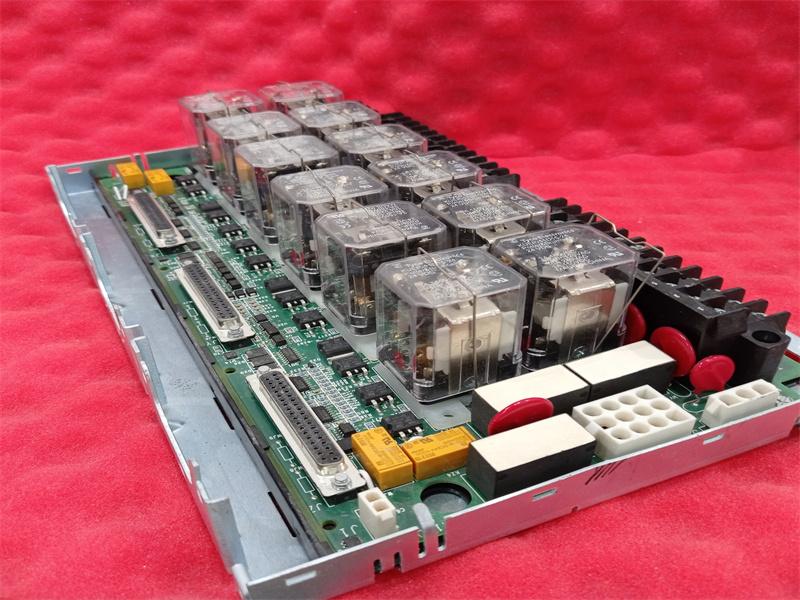

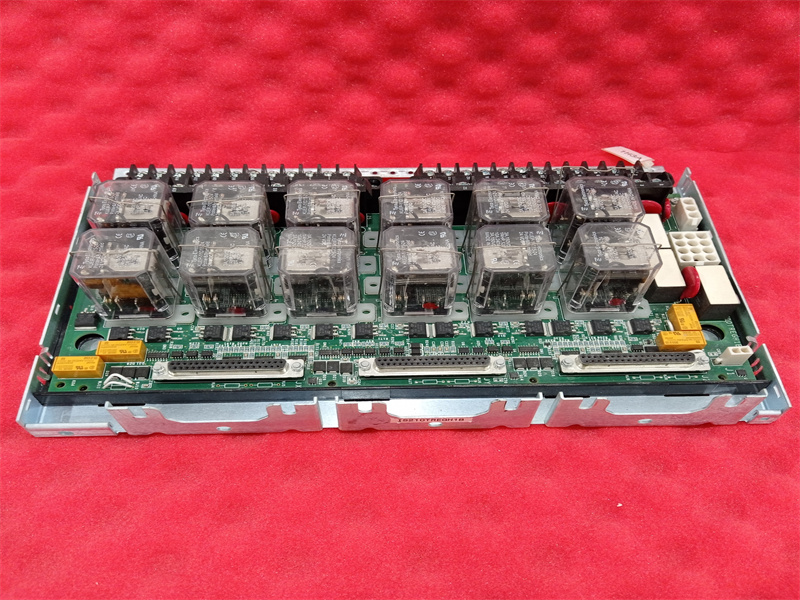

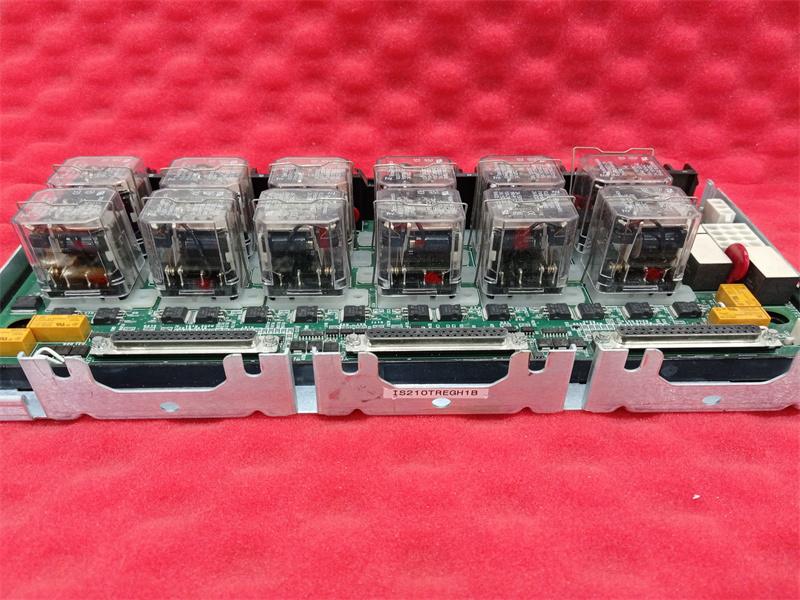

IS200TREAH2A GE لوحة مرحل الرحلة AEP للطوارئ

وصف:

IS200TREAH2A هي لوحة طرفية لفصل توربيني طارئ، طورتها شركة GE. وهي جزء من نظام التحكم Mark VIe. تُعد لوحة طرفية لفصل توربيني طارئ جزءًا لا يتجزأ من نظام Mark VIe، وهي مصممة خصيصًا للعمل مع وحدات الإدخال والإخراج الخاصة بتوربينات PPRO.

سمات
محطات إدخال العملاء: يمكن الوصول إليها من خلال كتلتي طرفيتين حاجزتين قابلتين للتوصيل بـ 24 نقطة (H1A، H2A) أو محطات صندوقية قابلة للتوصيل بـ 48 نقطة على الطراز الأوروبي (H3A، H4A)، وتسهل هذه المحطات إدخال العملاء.
أجهزة معدل النبض السلبي: يتم استخدام تسعة أجهزة معدل نبض سلبي، موزعة على ثلاثة لكل قسم X/Y/Z، لاستشعار عجلة مسننة، وقياس سرعة التوربين بشكل فعال.
كتل العبور: تعمل هذه الكتل على تمكين تهوية مجموعة واحدة من مدخلات السرعة الثلاثة لجميع حزم PPRO I/O الثلاثة، مما يضمن المزامنة والتكرار.
جهات اتصال الإخراج: يتم توفير مجموعتين من جهات اتصال الإخراج: مجموعة تعمل عند 24 فولت تيار مستمر (H1A، H3A)، والأخرى عند 125 فولت تيار مستمر (H2A، H4A)، مما يوفر جهات اتصال إخراج تم التصويت عليها بواسطة TMR لإيقاف تشغيل النظام في حالة الطوارئ.
دوائر الكشف عن الجهد: تم دمج أربع دوائر مصممة للكشف عن جهد 24-125 فولت تيار مستمر لمراقبة سلسلة الرحلة، مما يضمن سلامة النظام وسلامته.
موصلات اللوحة الفرعية: يتم تسهيل إمكانيات التوسعة الإضافية من خلال موصلات اللوحة الفرعية، مما يوفر إمكانية توسيع الميزة الاختيارية حسب الحاجة.
أجهزة مراقبة الجهد
توفر مرحلات الفصل المدمجة في اللوحة وضعًا مرنًا ضمن سلسلة الفصل، مما يسمح بتثبيتها في أي مكان على طول الدائرة. لتسهيل المراقبة وضمان سلامة النظام، تتضمن اللوحة ثلاثة مدخلات معزولة لمستشعر الجهد متعدد الأغراض. تُستخدم هذه المدخلات لمراقبة نقاط مختلفة داخل نظام الفصل، وإرسال معلومات حالة الجهد إلى وحدة تحكم النظام، مما يتيح اتخاذ الإجراءات المناسبة عند الحاجة.
تتضمن التطبيقات الشائعة لمدخلات مستشعر الجهد هذه ما يلي:
مراقبة جهد مصدر الطاقة (PWR): أحد الاستخدامات الشائعة هو استشعار جهد مصدر الطاقة لسلسلتي الفصل. تضمن مراقبة مستويات الجهد بقاء مصدر الطاقة ضمن النطاقات المقبولة، وهو أمر بالغ الأهمية لتشغيل نظام الفصل بكفاءة.
مراقبة جهد الملف اللولبي (SOL1، SOL2): من التطبيقات الشائعة الأخرى مراقبة جهد الملف اللولبي للجهاز الذي تتحكم به المرحلات. من خلال مراقبة جهد الملف اللولبي، يضمن النظام تطبيق مستويات الجهد الصحيحة لتفعيل الأجهزة بفعالية.
مع أن رمز اللوحة قد يشير إلى هذه التطبيقات المحددة، إلا أنه من المهم ملاحظة أن هذه المستشعرات متعددة الاستخدامات ويمكن تطبيقها في سيناريوهات مختلفة بناءً على المتطلبات الخاصة بكل تطبيق. تتيح هذه المرونة الاستخدام الأمثل لمدخلات مستشعر الجهد لتلبية الاحتياجات الفريدة لنظام الرحلة.

الأسئلة الشائعة:

1.ما هي مدة الدفع؟
التحويل البنكي فقط.

2. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

IS200TREAH2A GE لوحة مرحل الرحلة AEP للطوارئ ملف بي دي إف ورقة البيانات
