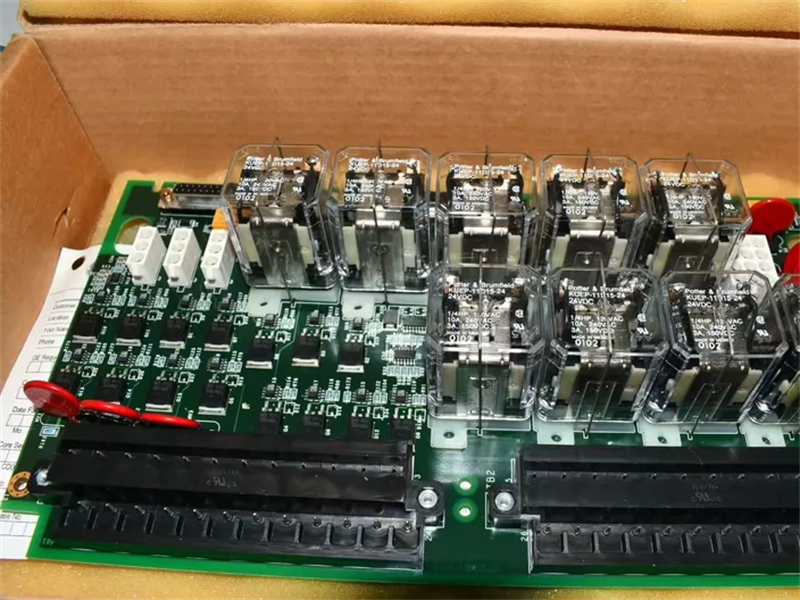

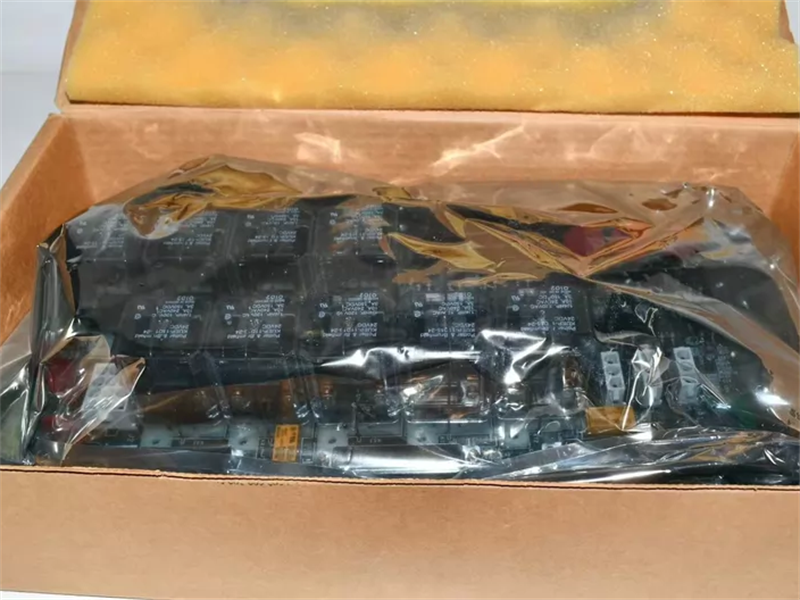

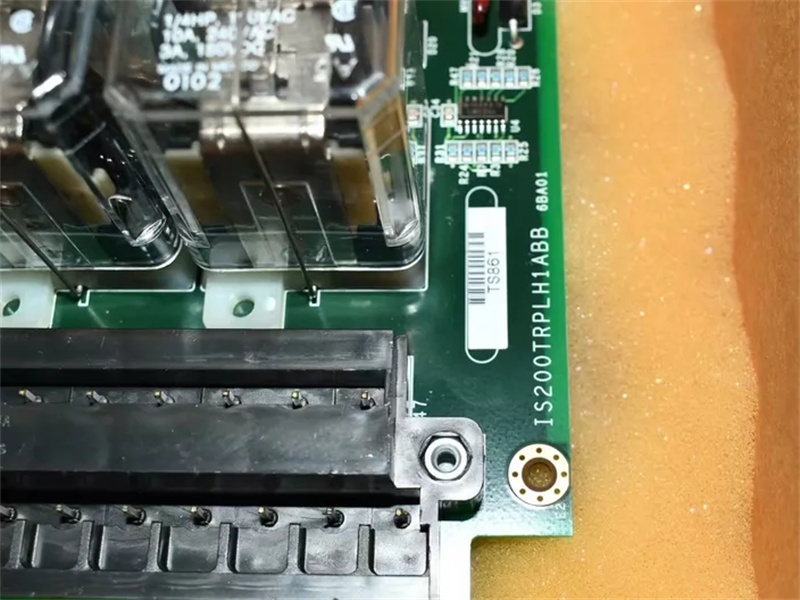

لوحة طرفية أساسية للتوربينات IS200TRPLH1ABB GE MKVI

وصف:

الوصف الوظيفي
تُستخدم لوحة طرفية الفصل الأساسي لتوربينات البخار الكبيرة (TRPL) للحماية الأساسية من السرعة الزائدة لتوربينات البخار الكبيرة. يتم التحكم في TRPL بواسطة وحدة التحكم في الحماية الأساسية للتوربين (VTUR أو PTUR)، وتحتوي على تسعة مرحلات مغناطيسية في ثلاث دوائر تصويت للتفاعل مع ثلاثة صمامات فصل لولبية (ETDs). تعمل TRPL بالتزامن مع لوحة طرفية TREL لتشكيل جانبي الفصل الأساسي والطارئ للتفاعل مع ETDs. تُستخدم هاتان اللوحتان الطرفيتان بطريقة مشابهة لاستخدام لوحتي TRPG وTREG في تطبيقات توربينات الغاز.

يمكن توصيل ما يصل إلى ثلاثة صمامات فصل بين لوحتي طرفيتي TREL وTRPL. توفر TREL الطرف الموجب لجهد 125 فولت تيار مستمر للصمامات، بينما توفر TRPL الطرف السالب. بالإضافة إلى ذلك، يمكن توصيل وظيفتي إيقاف طوارئ يدويتين.

أنظمة التحكم مارك 6
في نظام التحكم Mark VI، يعمل جهاز TRPL مع لوحة VTUR ويدعم تطبيقات أنظمة TMR فقط. يتم توصيل جهاز TRPL بحامل VME حيث توجد لوحة VTUR بواسطة كابلات مزودة بمقابس مصبوبة.

أنظمة التحكم مارك 6
في نظام التحكم Mark VIe، يتم التحكم في وحدة TRPL بواسطة وحدات الإدخال/الإخراج PTUR الموجودة على TTURH1C، وهي تدعم تطبيقات TMR فقط. يتم توصيل وحدات الإدخال/الإخراج بموصلات من النوع D على TTURH1C، الموصولة بدورها بوحدة TRPL عبر كابل.

عملية
يُستخدم TRPL لتطبيقات TMR فقط. يتم إدخال ثلاث ناقلات طاقة منفصلة، ​​PwrA و PwrB و PwrC لتزويد الملف اللولبي بالطاقة، من خلال الموصلات JP1 و JP2 و JP3، ثم يتم توزيعها إلى TREL من خلال الموصل J2.

تتمتع خطوط نقل الطاقة بجهد اسمي يبلغ 125 فولت تيار مستمر (من 70 إلى 145 فولت تيار مستمر) أو 24 فولت تيار مستمر (من 18 إلى 32 فولت تيار مستمر). تتضمن اللوحة نظام مراقبة خطوط نقل الطاقة (ثلاثة خطوط). الحد الأقصى للتيار لكل خط هو 3 أمبير.

يتم التحكم في كل من الملفات اللولبية الثلاثة للرحلة بواسطة ثلاثة مرحلات باستخدام التصويت التلامسي 2/3.
معدل خرج المرحل (لـ 100000 عملية) هو كما يلي:
• عند جهد 24 فولت تيار مستمر، 3 أمبير، L/R = 100 مللي ثانية، مع كبح
• عند جهد 125 فولت تيار مستمر، وتيار 1.0 أمبير، ونسبة L/R = 100 مللي ثانية، مع كبح

تتضمن دوائر الفصل كبت الملف اللولبي، ومراقبة جهد الملف اللولبي المرتبط به، ومراقبة تلامس مرحل الفصل. في وحدة TRPL، يوفر الفصل السلكي (إيقاف الطوارئ) والمراقبة المرتبطة به جهدًا مستمرًا يبلغ حوالي 6.6 فولت للوحة الإدخال/الإخراج عند تشغيل مرحلات K4.

التشخيص
يتولى متحكم الإدخال/الإخراج تشغيل تشخيصات TRPx. وتشمل هذه التشخيصات بيانات التغذية الراجعة من مشغل مرحل الملف اللولبي للفصل، وجهد الملف اللولبي، وناقل طاقة الملف اللولبي. ويتم إنشاء إنذار تشخيصي في حال تجاوزت أي من الإشارات الحدود المسموح بها. تحتوي موصلات Jx1 على لوحة التوصيل على جهاز تعريف خاص بها، والذي يتم فحصه بواسطة لوحة الإدخال/الإخراج، وفي حال وجود عدم تطابق، يتم إنشاء خطأ عدم توافق في الأجهزة.

الأسئلة الشائعة:

1. هل يقوم العميل بترتيب عملية الفحص قبل شحن البضائع؟
تم تأكيد قبول هذه المشكلة

2. ما هي شروط الدفع؟
التحويل البنكي فقط

3. متى تبدأ فترة الضمان؟
سنة واحدة من تاريخ استلام العميل للبضائع.

رابط ورقة البيانات:

مجموعة كابلات EC119 للاهتزاز 922-119-000-003ورقة البيانات
